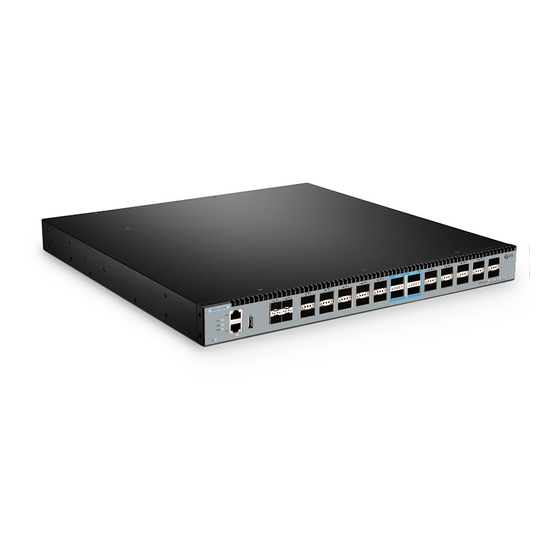

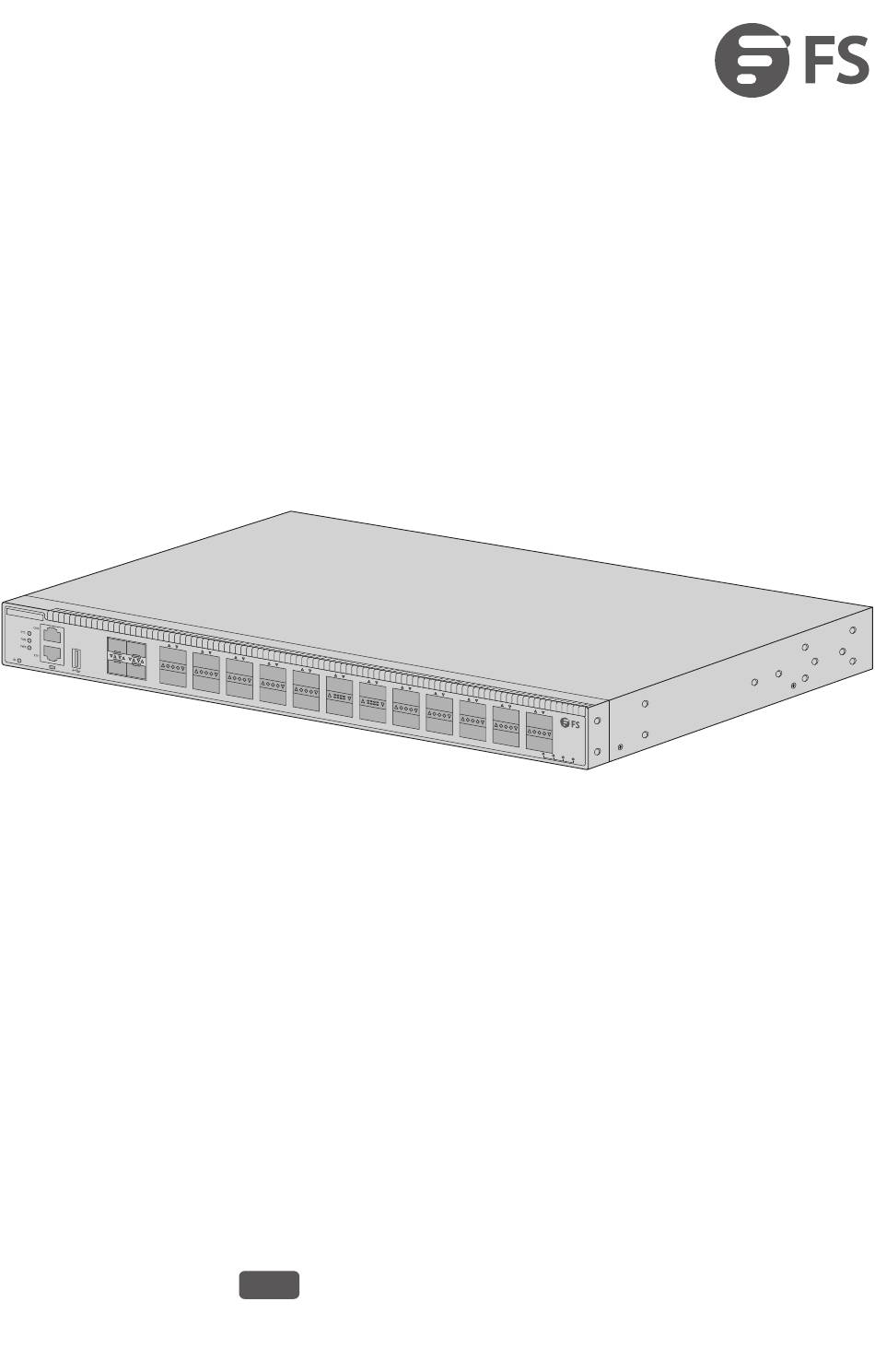

S8050-20Q4C
L3 FULLY MANAGED PLUS SPINE SWITCH
L3 FULLY MANAGED PLUS SPINE-SWITCH
SWITCH SPINE L3+ ENTIÈREMENT GÉRÉ
Quick Start Guide
Quick-Start Anleitung
Guide de Démarrage Rapide
2
3
4
5
6
7
8
9
10
11
V2.1
12
13
10
15
16
17
18
19
20
21
40 G/ 10
0G
22
23
24
40 GE Bre
ak ou t
1
2
3
4
Inhaltsverzeichnis
Verwandte Anleitungen für FS L3
Inhaltszusammenfassung für FS L3
- Seite 1 S 8 0 5 0 -2 0 Q 4 40 G/ 10 40 GE Bre ak ou t S8050-20Q4C L3 FULLY MANAGED PLUS SPINE SWITCH L3 FULLY MANAGED PLUS SPINE-SWITCH SWITCH SPINE L3+ ENTIÈREMENT GÉRÉ Quick Start Guide V2.1 Quick-Start Anleitung...
- Seite 16 Einführung Vielen Dank, dass Sie sich für den S8050-20Q4C Spine-Switch entschieden haben. Diese Anleitung soll Sie mit dem Layout des Switches vertraut machen und beschreibt, wie Sie den Switch in Ihrem Netzwerk einsetzen. S8050-20Q4C 40G/100G 40GE Breakout S8050-20Q4C Zubehör Netzkabel x 2 Konsolenkabel x 1 KatS-Kabel x 1 Erdungskabel x 1...
-
Seite 17: Hardware-Übersicht
Hardware-Übersicht Ports an der Vorderseite Console SFP+ QSFP+ QSFP28 QSFP+ S 805 0 -2 0 Q4 C 40G/100G 40GE Breakout Ports Beschreibung SFP+ SFP+-Ports für 10G-Verbindungen QSFP+ QSFP+-Ports für 40G-Verbindungen QSFP28 QSFP28-Ports für 100G-Verbindungen Ethernet-Verwaltungsanschluss Console RJ45-Konsolenanschluss für die serielle Verwaltung USB-Verwaltungsanschluss für Software- und LEDs an der Vorderseite SFP+... - Seite 18 LEDS Status Beschreibung Grün Das System arbeitet abnormal. Schnell Blinkend Grün (2Hz) Das System läuft im U-Boot-Modus. Langsam Blinkend Grün (0,5Hz) Das System läuft normal. Braun Das System meldet einen Alarm oder Fehler. Schnell Blinkend Braun (2Hz) System initialisiert im U-Boot-Modus. Langsam Blinkend Braun (0,5Hz) Initialisierungszustand.
-
Seite 19: Installationsvoraussetzungen
Rückseite Erdungspunkt 4 Hot-Swap-fähige Lüfter 2 Hot-Swap-fähige Netzteile Installationsvoraussetzungen Bevor Sie mit der Installation beginnen, vergewissern Sie sich, dass Sie Folgendes zur Hand haben: Kreuzschlitzschraubendreher. Ein 19"-Rack in Standardgröße mit einer Mindesthöhe von 1 HE. RJ-45-Ethernet-Kabel der Kategorie 5e oder höher für den Anschluss der Netzwerkgeräte. Standortumgebung: Betreiben Sie das Gerät nicht in einem Bereich, in dem die Umgebungstemperatur 45°C überschreitet. -
Seite 20: Montage Des Switches
Montage des Switches S 8 0 5 0 - 2 0 Q 4 C Montage auf einem Tisch S8050 -20Q4 C 40G/100G 40GE Breakout 1. Bringen Sie vier Gummipads an der Unterseite an. 2. Stellen Sie das Gehäuse auf einen Tisch. Rack-Montage 40 G /1 00 40 GE Br... - Seite 21 4 0 G /1 0 0 G 40 G E Br ea ko ut Erdung des Switches 1. Schließen Sie ein Ende des Erdungskabels an eine geeignete Erdung an, z. B. an das Rack, in dem der Switch montiert ist. 2.
- Seite 22 Anschließen der Stromversorgung 1. Stecken Sie das Netzkabel in den Netzanschluss auf der Rückseite des Switches. 2. Schließen Sie das andere Ende des Netzkabels an eine Netzstromquelle an. WARNUNG: Schließen Sie das Netzkabel nicht an, wenn das Gerät eingeschaltet ist. Anschließen der SFP+-Ports S 8 0 5 0 - 2 0 Q 4 C...
- Seite 23 Anschließen der QSFP+ Ports S8 0 5 0 - 2 0 Q 4 C 40 G/ 10 0G 40 GE Bre ak ou t Installieren Sie zunächst QSFP+-Transceiver und schließen Sie dann Glasfaserkabel an die T ransceiver-Ports an, oder schließen Sie DAC-Kabel an die QSFP+-Steckplätze an. Anschließen der QSFP28-Ports S 8 0 5 0 - 2 0 Q 4 C...
- Seite 24 Anschließen des USB-Ports S 8 0 5 0 - 2 0 Q 4 C 40 G/ 10 0G 40 GE B Stecken Sie die Universal Serial Bus (USB) Ascheplatte in den USB-Port für Software- und Anschließen des Konsolenports S 8 0 5 0 -2 0 Q 4 1.
- Seite 25 Anschließen des ETH-Ports S 8 0 5 0 -2 0 Q 4 C 40 G/ 10 0G Bre ak ou t 1. Schließen Sie ein Ende eines standardmäßigen RJ45-Ethernet-Kabels an einen Computer an. 2. Schließen Sie das andere Ende des Kabels an den ETH-Port an der Vorderseite des Switches an. 40 G /1 00 40 G E Br ea ko ut...
- Seite 26 Schritt 1: Schließen Sie den Computer mit dem Netzwerkkabel an den Verwaltungsanschluss des Switches an. Schritt 2: Stellen Sie die IP-Adresse des Computers auf 192.168.1.x ein ("x" ist eine beliebige Zahl von 2 bis 254.). Setzen Sie die Subnetzmaske des Computers auf 255.255.255.0 40 GE Bre ak ou t http://192.168.1.1 ein, und geben Sie den...
- Seite 27 Schritt 1: Schließen Sie einen Computer über das mitgelieferte Konsolenkabel an den Konsolenanschluss des Switches an. Schritt 2: Starten Sie die Terminalsimulationssoftware wie HyperTerminal auf dem Computer. Schritt 3: Stellen Sie die Parameter von HyperTerminal ein: 1 1 5200 Bits pro Sekunde, 8 Datenbits, keine Parität, 1 Stoppbit und keine Flusskontrolle.
- Seite 28 Fehlerbehebung Fehlerbehebung bei Ladefehlern Wenn das Laden fehlschlägt, läuft das System in der ursprünglichen Version weiter. Zu diesem Z eitpunkt sollten die Benutzer zunächst überprüfen, ob die physischen Port-Verbindungen in Ordnung sind. Wenn einige Ports nicht angeschlossen sind, schließen Sie sie erneut an, um sicherzustellen, dass die physikalischen Verbindungen korrekt sind, und beginnen Sie mit dem erneuten Laden.
-
Seite 29: Support Und Andere Ressourcen
Produktgarantie FS versichert den Kunden, dass wir bei Schäden oder fehlerhaften Artikeln, die auf unsere Verarbeit- ung zurückzuführen sind, eine kostenlose Rückgabe innerhalb von 30 Tagen ab dem Tag des Erhalts der Ware anbieten. Dies gilt nicht für Sonderanfertigungen oder maßgeschneiderte Lösungen.
