Inhaltszusammenfassung für FS IES3110 Serie

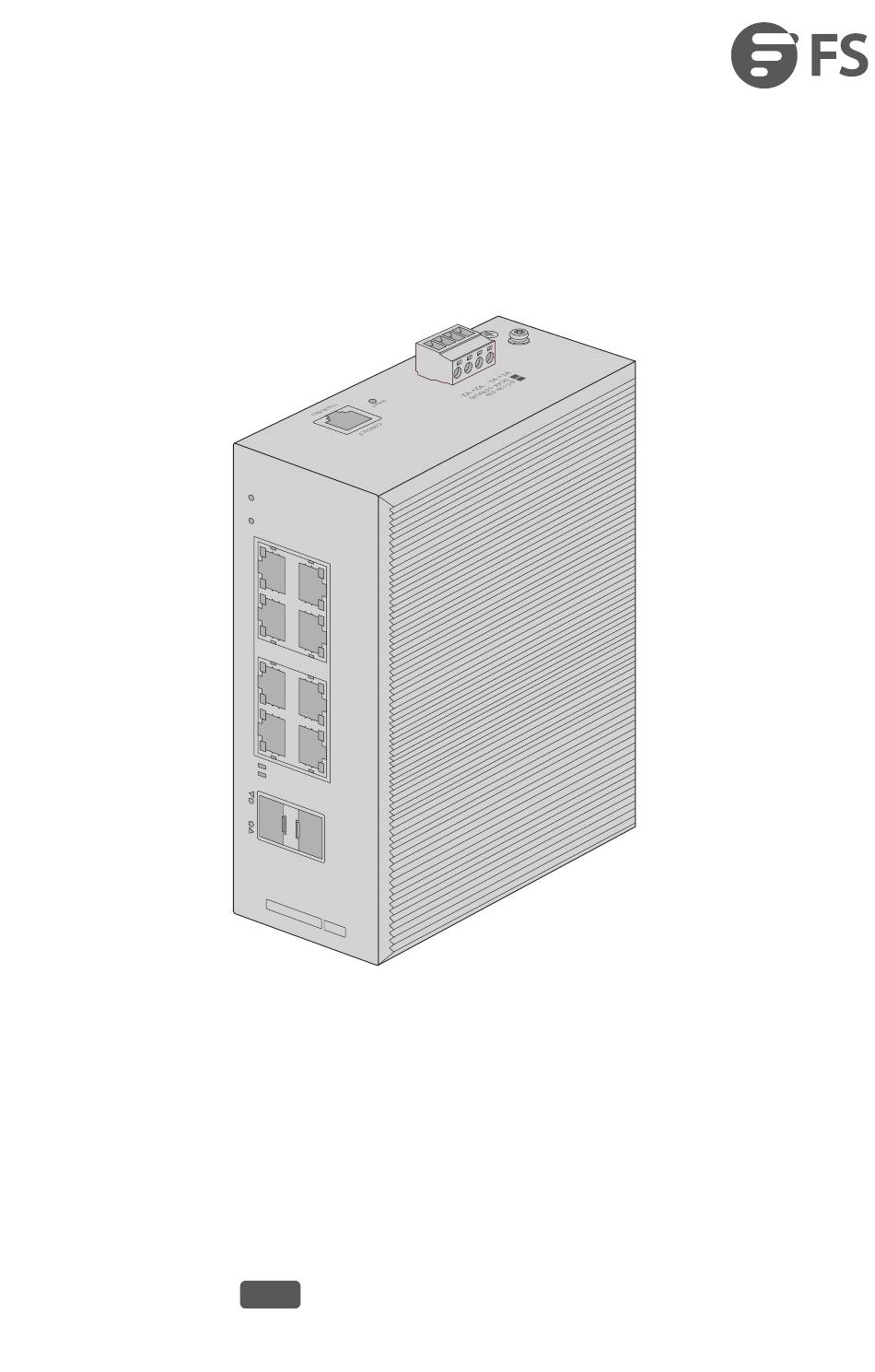

- Seite 1 P W R S Y S 1 0 / 1 0 0 / 1 0 0 0 M P o E / A c t L i n k / A c t I E S 3 1 1 0 - 8 T F P - R P o E...
-
Seite 11: Einführung
Einführung Vielen Dank, dass Sie sich für einen industriellen PoE+-Switch der Serie IES3110 entschieden haben. Diese Anleitung soll Sie mit dem Aufbau des Switches vertraut machen und beschreibt, wie Sie den Switch in Ihrem Netzwerk einsetzen. 10/100/1000M 1000M Link/Act 100M Link/Act IES3110-8TF-R IES3110-8TF-R 10/100/1000M... -
Seite 12: Hardware-Übersicht

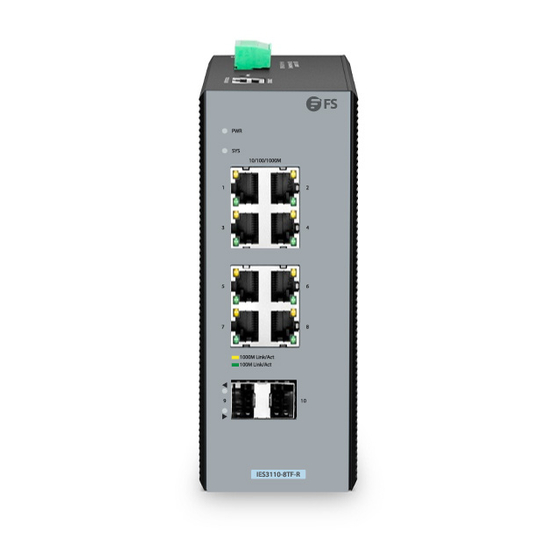

Zubehör IES3110-8TF-R/IES3110-8TFP-R 1x Konsolenkabel Hardware-Übersicht Anschlüsse an der Frontplatte IES3110-8TF-R 10/100/1000M CONSOLE 1000M Link/Act 100M Link/Act IES3110-8TF-R IES3110-8TFP-R 10/100/1000M CONSOLE PoE/Act Link/Act IES3110-8TFP-R PoE+... -
Seite 13: Beschreibung
Ports Beschreibung SFP-Ports für 100M/1G/2.5G Verbindung. CONSOLE Ein RJ45-Console-Port für die serielle Verwaltung. LEDs an der Frontplatte IES3110-8TF-R 10/100/1000M Link/Act 1000M Link/Act 100M Link/Act IES3110-8TF-R IES3110-8TFP-R 10/100/1000M PoE/Act Link/Act PoE/Act Link/Act IES3110-8TFP-R PoE+... -
Seite 14: Obere Platte
Indikator Status Beschreibung Mit Strom versorgt. Kein Strom. Das System funktioniert normal. Das System funktioniert nicht. 1000M-Verbindung. POE/Act 10/100M-Verbindung. Blinkt langsam 10/100/1000 Verbindung normal. Link/Act Die Verbindung wird unterbrochen. Blinkt Übertragung von Verbindungsdaten. Die Glasfaserverbindung ist normal. Nicht verbunden. Blinkt Übertragung von Verbindungsdaten. -
Seite 15: Voraussetzungen Für Die Installation
Voraussetzungen für die Installation Bevor Sie mit der Installation beginnen, vergewissern Sie sich, dass Sie über die folgenden Anforderungen verfügen: Glasfaser-Breitbandnetz in Ballungsräumen: Telekommunikation, Kabelfernsehen, Netzsystemintegration usw., Netzbetreiber. Privates Breitbandnetz: Geeignet für Finanz-, Regierungs-, Öl-, Eisenbahn-, Stromversorgungsunternehmen, öffentliche Sicherheit, Transportwesen, Bildung und andere Branchen. -
Seite 16: Erdung Des Switches
Erdung des Switches DC 12V-55V DC48--55V(PoE) V1+ V1- V2+ V2- DC 12V-55V CONSOLE DC48--55V(PoE) Reset V1+ V1- V2+ V2- 1152008,N,1 CONSOLE Reset 1152008,N,1 1. Schließen Sie ein Ende des Erdungskabels an den Switch an. 2. Schließen Sie das andere Ende des Erdungskabels an die Erdung an. Anschließen der Stromversorgung DC 12V-55V DC48--55V(PoE) -
Seite 17: Anschließen Der Rj45-Ports
Anschließen der RJ45-Ports PW R SY S 10 /1 00 /1 00 0M Po E/ A Li n k/ A IE S 3 1 1 0 -8 T F P -R P o E + 1. Schließen Sie ein Ethernet-Kabel an den RJ45-Port einer Kamera, eines Outdoor-AP, eines Computers oder eines anderen Netzwerkgeräts an. -
Seite 18: Anschließen Des Console-Ports
Anschließen des Console-Ports DC 12V-55V DC48--55V(PoE) V1+ V1- V2+ V2- CONSOLE Reset 1152008,N,1 1. Stecken Sie den RJ45-Console-Port an der Vorderseite des Switches ein. 2. Verbinden Sie die DB9-Buchse des Konsolenkabels mit dem seriellen Port des Computers. Konfigurieren des Switches Konfigurieren des Switches über die webbasierte Schnittstelle Schritt 1: Schließen Sie den Computer über das Netzwerkkabel an einen beliebigen RJ45-Port des Switches an. -
Seite 19: Fehlgeschlagene Fernverbindung Des Switches
Kontakt https://www.fs.com/de/contact_us.html Produkt-Garantie FS garantiert seinen Kunden, dass wir bei Schäden oder Mängeln, die auf unsere Verarbeitung zurückzuführen sind, eine kostenlose Rückgabe innerhalb von 30 Tagen nach Erhalt der Ware anbieten. Dies gilt nicht für Sonderanfertigungen oder maßgeschneiderte Lösungen. Garantie: Für die Switches der Serie IES3110 gilt eine beschränkte Garantie von 5 Jahren auf Material- und Verarbeitungsfehler.
