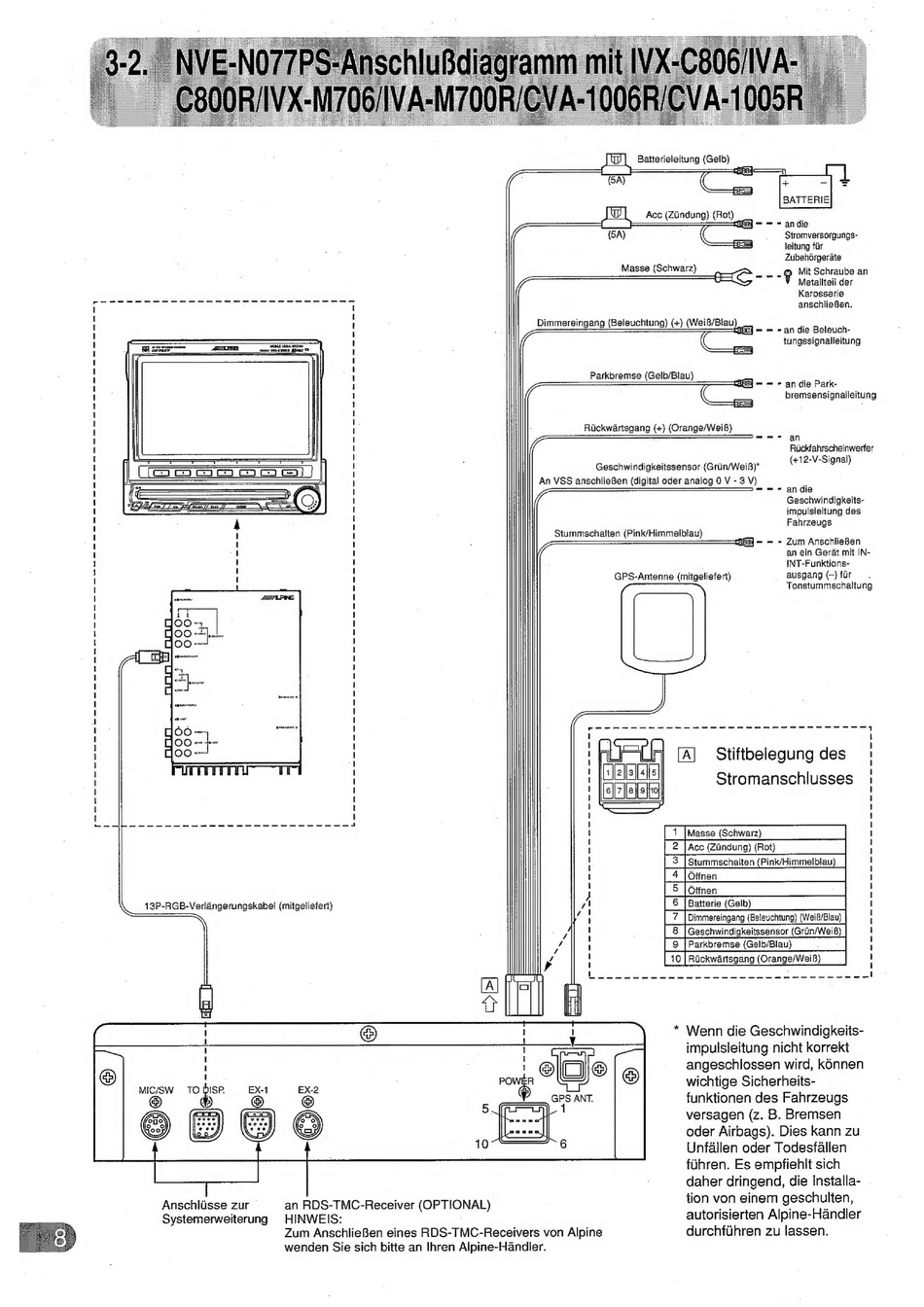

Alpine NVE-N077PS Installations- Und Anschlussanleitung Seite 8

BATTERIE
w] Acc (Ziindung) (Rot)
SS ---andie
5A) ( Stromversorgungs-
= leitung fur
Zubehorgerate
Masse (Schwarz) Mit Schraube an
ES ~""V Metaltteit der
Karosserie
anschlieBen.
Dimmereingang (Beleuchtung) (+) (Weif/Blau)
= = -an die Beleuch-
tungssignalleitung
Parkbremse (Gelb/Blau
) 863] — - ~ an die Park-
i ( bremsensignalleitung
Rickwartsgang (+) (Orange/WeiB)
Geschwindigkeitssensor (Griin/WeiB)*
An VSS anschlieBen (digital oder analog 0 V - 3 V)
>= == andie
Geschwindigkeits-
impulsleitung des
Fahrzeugs
-—-- an
Ruckfahrscheinwerfer
(+12-V-Signal)
T T —— > i T
mmo mwmwmwe)
Stummschalten (Pink/Himmelblau)
18a] — = - Zum AnschlieBen
(— an ein Gerat mit IN-
INT-Funktions-
GPS-Antenne (mitgeliefert) ausgang (—) fur
Tonstummschaltung
Stiftbelegung des
Stromanschlusses
1
Masse (Schwarz)
Acc (Ztindung) (Rot)
Stummschalten (Pink/Himmelblau
Offnen
Batterie (Gelb)
Dimmereingang (Beleuchtung) (Wei8/Blau)
Geschwindigkeitssensor (Grin/WeiB)
Parkbremse (Gelb/Blau) :
Ruckwartsgang (Orange/WeiB)
13P-RGB-Verlangerungskabel (mitgeliefert)
x
~N
7
—
4 |
2 |
U4)
LS
7
| 8
| 9 |
| 10
10
* Wenn die Geschwindigkeits-
impulsieitung nicht korrekt
angeschlossen wird, k6nnen
wichtige Sicherheits-
funktionen des Fahrzeugs
versagen (z. B. Bremsen
oder Airbags). Dies kann zu
Unfallen oder Todesfallen
fihren. Es empfiehlt sich
daher dringend, die Installa-
MICISW TO a.
@
EX
J) @
Anschiiisse zur an RDS-TMC-Receiver (OPTIONAL) tion von einem geschulten,
Systemereiterung
HINWEIS:
autorisierten Alpine-Handler
Zum AnschlieBen eines RDS-TMC-Receivers von Alpine durchfithren zu lassen.
wenden Sie sich bitte an Ihren Alpine-Handler.
