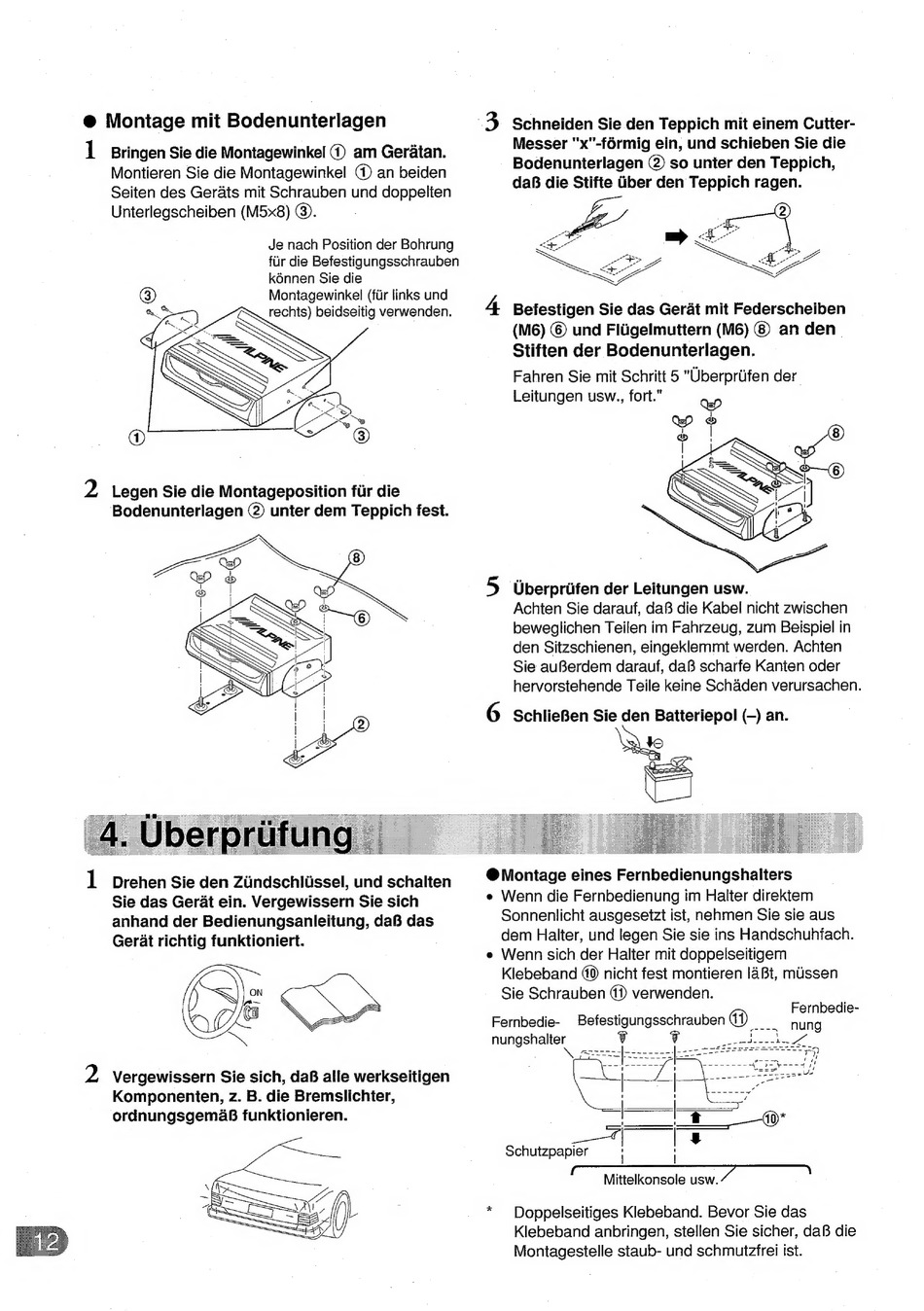

@ Montage mit Bodenunterlagen
1 Bringen Sie die Montagewinkel @) am Geratan.
Montieren Sie die Montagewinkel @) an beiden
Seiten des Gerats mit Schrauben und doppelten
Unterlegscheiben (M5x8) @).
Je nach Position der Bohrung
fiir die Befestigungsschrauben
k6énnen Sie die
3) Montagewinkel (fiir links und
2 Legen Sie die Montageposition ftir die
Bodenunterlagen (2) unter dem Teppich fest.
1 Drehen Sie den Zuindschlussel, und schalten
Sie das Gerat ein. Vergewissern Sie sich
anhand der Bedienungsanleitung, daB das
Gerat richtig funktioniert.
2 Vergewissern Sie sich, daB alle werkseitigen
Komponenten, z. B. die Bremslichter,
ordnungsgemaB funktionieren.
3 Schneiden Sie den Teppich mit einem Cutter-
Messer "x"-férmig ein, und schieben Sie die
Bodenunterlagen @) so unter den Teppich,
daB die Stifte ber den Teppich ragen.
4 Befestigen Sie das Gerat mit Federscheiben
(M6) © und Fligelmuttern (M6) @) an den
Stiften der Bodenunterlagen.
Fahren Sie mit Schritt 5 "Uberpriifen der
Leitungen usw., fort."
5 Uberpriifen der Leitungen usw.
Achten Sie darauf, daB die Kabel nicht zwischen
beweglichen Teilen im Fahrzeug, zum Beispiel in
den Sitzschienen, eingeklemmt werden. Achten
Sie auBerdem darauf, daB scharfe Kanten oder
hervorstehende Teile keine Schaden verursachen.
6 SchlieBen Sie den Batteriepol (—) an.
de)
@ Montage eines Fernbedienungshalters
e Wenn die Fernbedienung im Halter direktem
Sonnenlicht ausgesetzt ist, nehmen Sie sie aus
dem Halter, und legen Sie sie ins Handschuhfach.
e Wenn sich der Halter mit doppelseitigem
Klebeband 40) nicht fest montieren laBt, mussen
Sie Schrauben 41) verwenden.
; Fernbedie-
Fernbedie- Befestigungsschrauben @ _ nung
nungshalter F qT om a
\asssps ee
Op
| e .
__
_—s | | §
Schutzpapier
Mittelkonsole usw.
* Doppelseitiges Klebeband. Bevor Sie das
Klebeband anbringen, stellen Sie sicher, daB die
Montagestelle staub- und schmutzfrei ist.
