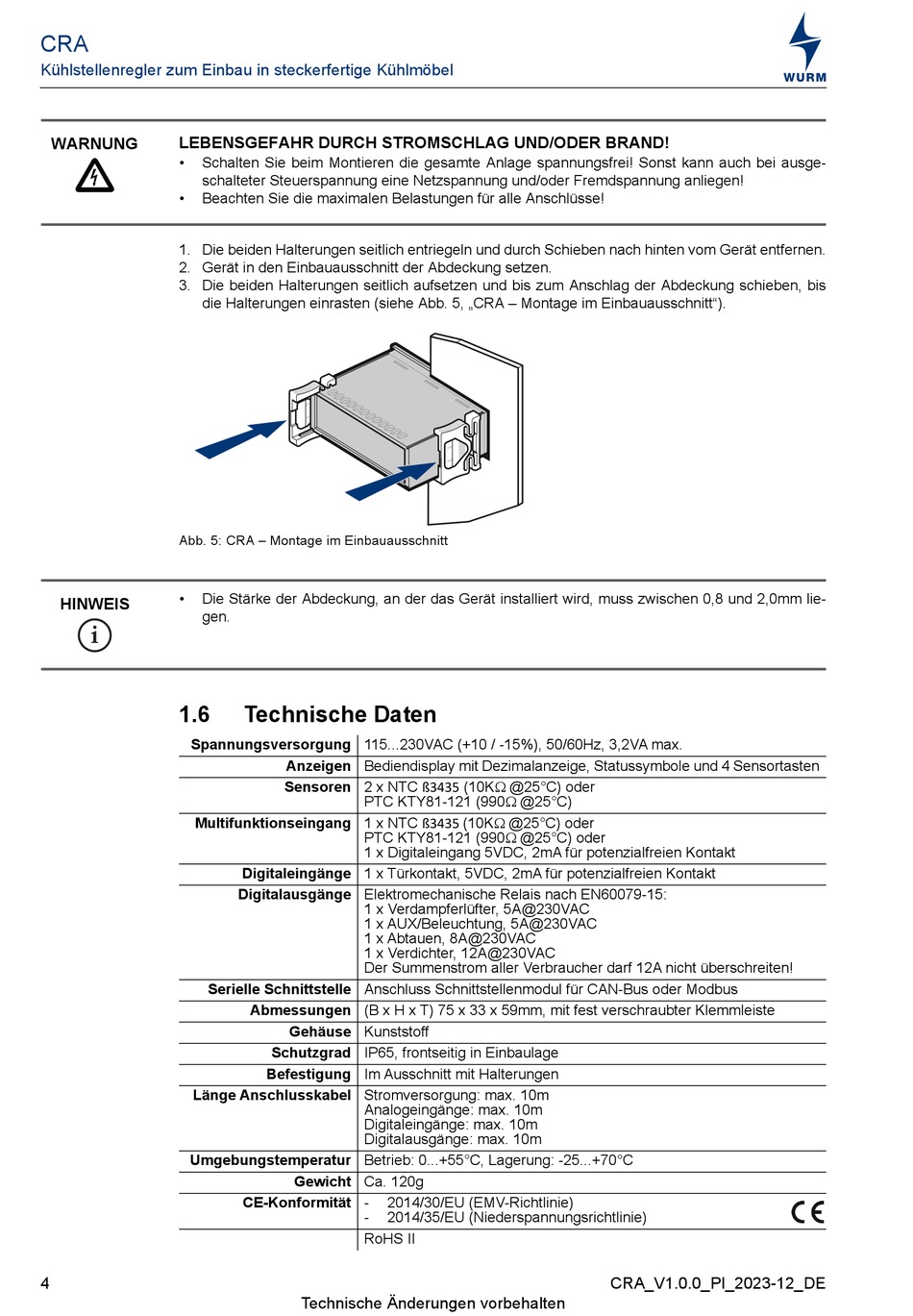

CRA
Kühlstellenregler zum Einbau in steckerfertige Kühlmöbel
LEBENSGEFAHR DURCH STROMSCHLAG UND/ODER BRAND!
WARNUNG
•
Schalten Sie beim Montieren die gesamte Anlage spannungsfrei! Sonst kann auch bei ausge-
schalteter Steuerspannung eine Netzspannung und/oder Fremdspannung anliegen!
•
Beachten Sie die maximalen Belastungen für alle Anschlüsse!
1. Die beiden Halterungen seitlich entriegeln und durch Schieben nach hinten vom Gerät entfernen.
2. Gerät in den Einbauausschnitt der Abdeckung setzen.
3. Die beiden Halterungen seitlich aufsetzen und bis zum Anschlag der Abdeckung schieben, bis
die Halterungen einrasten (siehe Abb. 5, „CRA – Montage im Einbauausschnitt").
Abb. 5: CRA – Montage im Einbauausschnitt
•
Die Stärke der Abdeckung, an der das Gerät installiert wird, muss zwischen 0,8 und 2,0mm lie-
HINWEIS
gen.
1.6
Spannungsversorgung 115...230VAC (+10 / -15%), 50/60Hz, 3,2VA max.
Multifunktionseingang 1 x NTC ß3435 (10K @25°C) oder
Serielle Schnittstelle Anschluss Schnittstellenmodul für CAN-Bus oder Modbus
Länge Anschlusskabel Stromversorgung: max. 10m
Umgebungstemperatur Betrieb: 0...+55°C, Lagerung: -25...+70°C
4
Technische Daten
Anzeigen Bediendisplay mit Dezimalanzeige, Statussymbole und 4 Sensortasten
Sensoren 2 x NTC ß3435 (10K @25°C) oder
PTC KTY81-121 (990 @25°C)
PTC KTY81-121 (990 @25°C) oder
1 x Digitaleingang 5VDC, 2mA für potenzialfreien Kontakt
Digitaleingänge 1 x Türkontakt, 5VDC, 2mA für potenzialfreien Kontakt
Digitalausgänge Elektromechanische Relais nach EN60079-15:
1 x Verdampferlüfter, 5A@230VAC
1 x AUX/Beleuchtung, 5A@230VAC
1 x Abtauen, 8A@230VAC
1 x Verdichter, 12A@230VAC
Der Summenstrom aller Verbraucher darf 12A nicht überschreiten!
Abmessungen (B x H x T) 75 x 33 x 59mm, mit fest verschraubter Klemmleiste
Gehäuse Kunststoff
Schutzgrad IP65, frontseitig in Einbaulage
Befestigung Im Ausschnitt mit Halterungen
Analogeingänge: max. 10m
Digitaleingänge: max. 10m
Digitalausgänge: max. 10m
Gewicht Ca. 120g
CE-Konformität -
2014/30/EU (EMV-Richtlinie)
-
2014/35/EU (Niederspannungsrichtlinie)
RoHS II
Technische Änderungen vorbehalten
CRA_V1.0.0_PI_2023-12_DE
