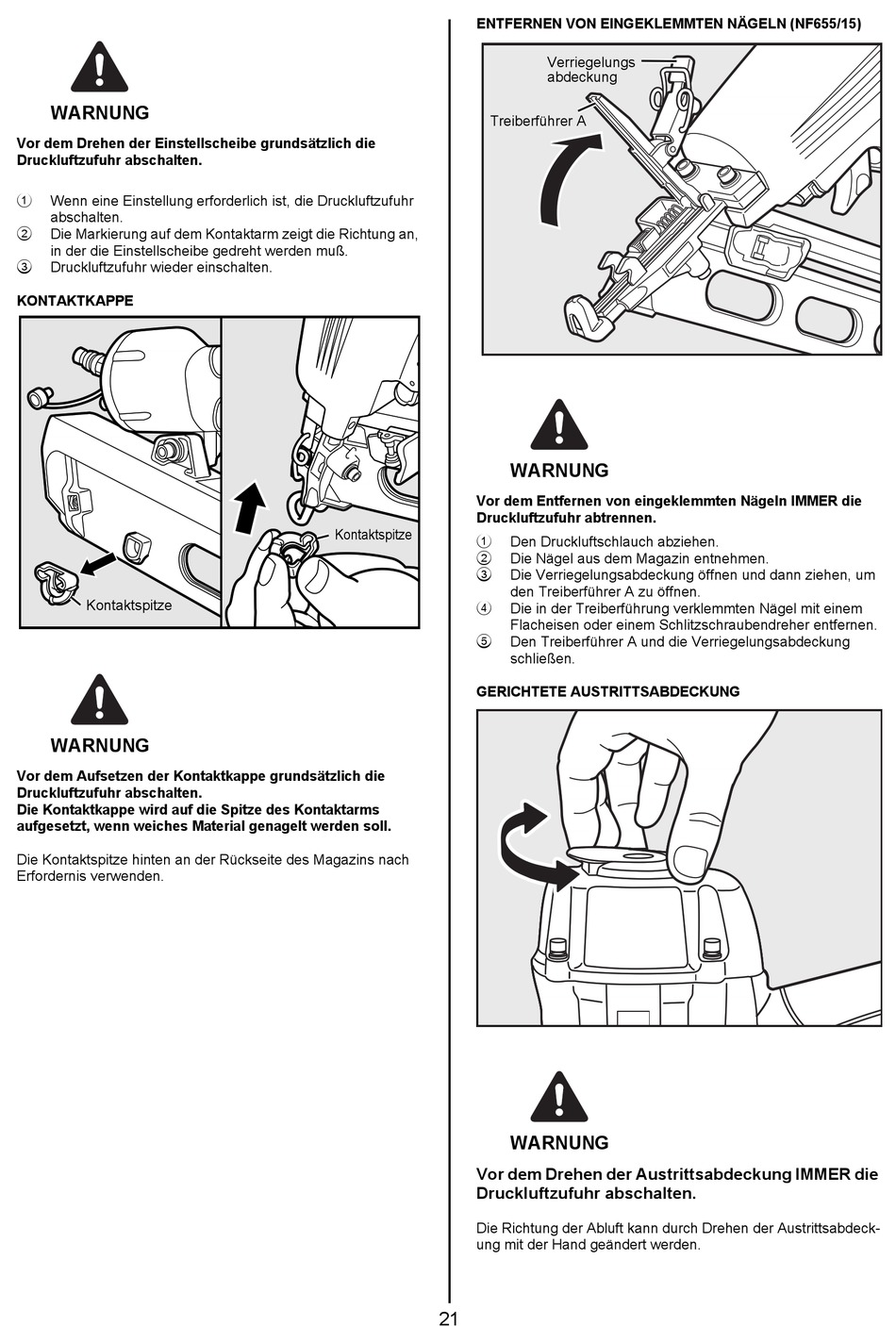

Max NF665A/15 Betriebsanleitung Seite 11

Vorschau ausblenden Andere Handbücher für NF665A/15:
Inhaltsverzeichnis

Werbung

WARNUNG
Vor dem Drehen der Einstellscheibe grundsätzlich die
Druckluftzufuhr abschalten.
1
Wenn eine Einstellung erforderlich ist, die Druckluftzufuhr
abschalten.
2
Die Markierung auf dem Kontaktarm zeigt die Richtung an,
in der die Einstellscheibe gedreht werden muß.
3
Druckluftzufuhr wieder einschalten.
KONTAKTKAPPE
Kontaktspitze
WARNUNG
Vor dem Aufsetzen der Kontaktkappe grundsätzlich die
Druckluftzufuhr abschalten.
Die Kontaktkappe wird auf die Spitze des Kontaktarms
aufgesetzt, wenn weiches Material genagelt werden soll.
Die Kontaktspitze hinten an der Rückseite des Magazins nach
Erfordernis verwenden.
ENTFERNEN VON EINGEKLEMMTEN NÄGELN (NF655/15)
Treiberführer A
Vor dem Entfernen von eingeklemmten Nägeln IMMER die
Druckluftzufuhr abtrennen.
Kontaktspitze
1
2
3
4
5
GERICHTETE AUSTRITTSABDECKUNG
Vor dem Drehen der Austrittsabdeckung IMMER die
Druckluftzufuhr abschalten.
Die Richtung der Abluft kann durch Drehen der Austrittsabdeck-
ung mit der Hand geändert werden.
21
Verriegelungs
abdeckung
WARNUNG
Den Druckluftschlauch abziehen.
Die Nägel aus dem Magazin entnehmen.
Die Verriegelungsabdeckung öffnen und dann ziehen, um
den Treiberführer A zu öffnen.
Die in der Treiberführung verklemmten Nägel mit einem
Flacheisen oder einem Schlitzschraubendreher entfernen.
Den Treiberführer A und die Verriegelungsabdeckung
schließen.
WARNUNG
