Status-LEDs

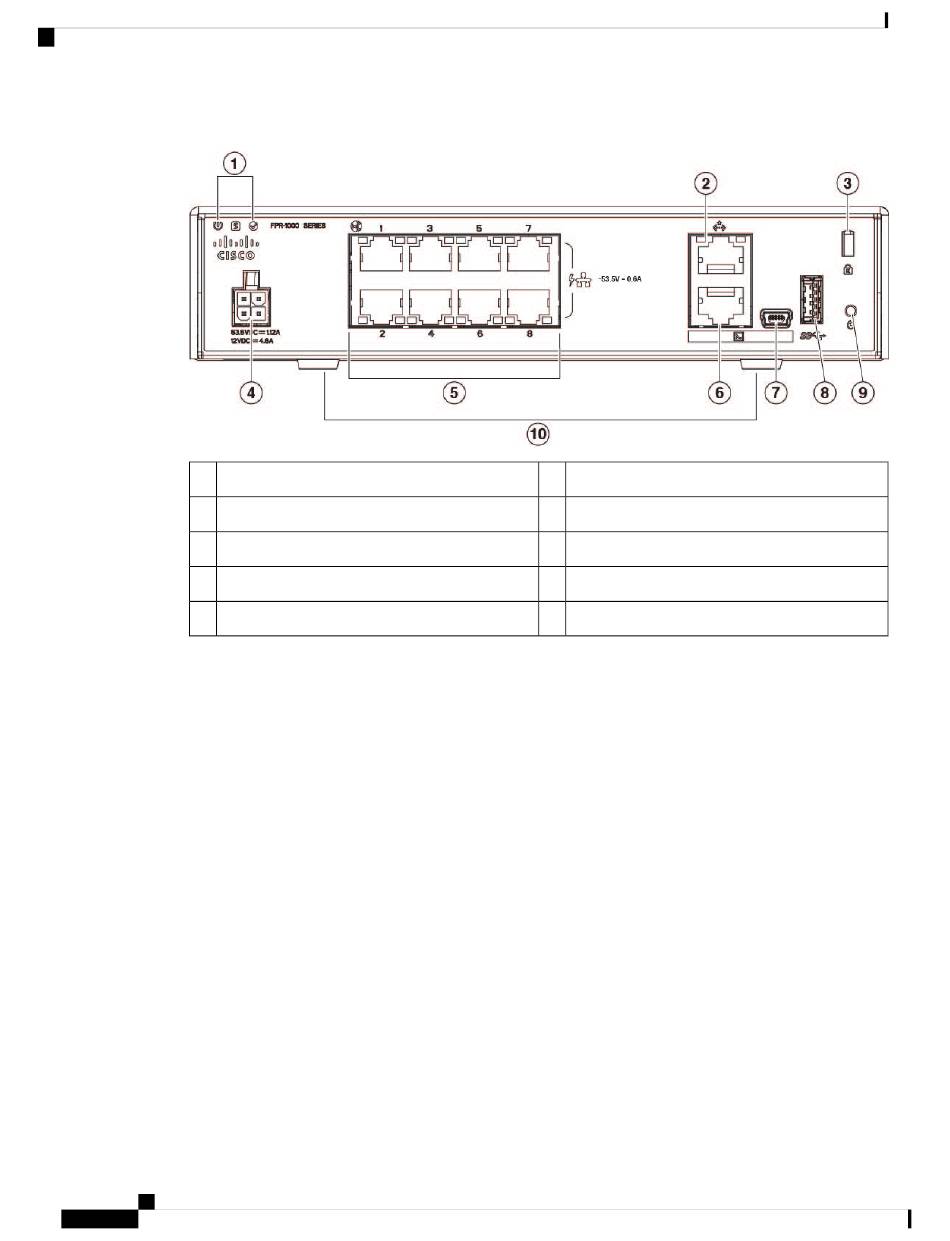

Abbildung 7: Rückseite der Firepower 1010 und 1010E
1
3
5
7
9
Status-LEDs
Auf der Rückseite des Chassis befinden sich die LEDs am linken oberen Rand (auf der Vorderseite des Chassis
befinden sie sich in der rechten hinteren Ecke des oberen Rands). Die LEDs der Netzwerkports befinden sich
an den Oberseiten der einzelnen Netzwerkports.
Die folgende Abbildung zeigt die Status-LEDs auf der Rückseite und auf der Abdeckung des Chassis.
Hardwareinstallationsanleitung für die Cisco Firepower 1010-Serie
12
Status-LEDs
Schlitz für Sicherheitsschloss
Netzwerk-Datenports
USB-Mini-B-Port
Reset-Taste
2
Management-Port
4
Netzkabelsteckdose
6
Konsolen-Port
8
USB-Port (Typ A)
10
Gummifüße
Überblick
