Cisco RV220W Kurzanleitung

Willkommen
Kurzanleitung
Vielen Dank, dass Sie sich für die Firewall RV220W von Cisco Small Business
entschieden haben. Dieses Handbuch enthält eine Beschreibung, wie Sie die
Firewall Cisco RV220W physisch installieren und den webbasierten
Gerätemanager zum Konfigurieren und Verwalten Ihrer Firewall starten.
Die Cisco RV220W Network Security Firewall ermöglicht leistungsstarke,
hochsichere Kabel- und Wireless-Verbindungen – ins Internet, zu anderen
Büros und zu Mitarbeitern mit Remotezugriff. Sie beschleunigt die
Datenübertragung und hilft, die Produktivität der Mitarbeiter in einem Kleinbüro
zu verbessern. Hybrid VPN-Funktionen unterstützen sowohl IP Security (IPsec)
als auch Secure Sockets Layer (SSL) VPN. Sie ermöglichen eine flexible
Verbindungsherstellung zu Remotestandorten, als wären diese physisch an
das Netzwerk angeschlossen, und erweitern den kontrollierten
Netzwerkzugang auf Partner und andere Personen. Business-Class-Sicherheit
und ein optionaler cloudbasierter Schutz vor Bedrohungen aus dem Web
sorgen für die Sicherheit von Netzwerk- und Geschäftsressourcen.
Die RV220W lässt sich schnell und einfach einrichten und verwenden.
Sie können die Cisco RV220W auf einer horizontalen Oberfläche aufstellen
oder sie an einer Wand montieren.
Cisco Small Business
RV220W Wireless-N Network Security Firewall
Tipps zur Platzierung
Lieferumfang
• Wireless-N Network Security Firewall
• 2 abnehmbare Dualbandantennen
• Ethernet-Kabel
• Netzteil
• Kurzanleitung
Wenn Sie die Cisco RV220W-Einheit auf einer horizontalen Oberfläche
• Dokumentation und Software auf CD-ROM
aufstellen, platzieren Sie diese so, dass sie auf ihren vier Gummifüßen ruht.
Wandmontage
Die Cisco RV220W kann an der Wand befestigt werden. Dazu benötigen Sie
Versión en Español para España en el CD
(nicht im Lieferumfang enthalten):
Version en français sur CD
Versione italiana sul CD
Deutsche Version auf CD
Montage der RV220W
1
• Umgebungstemperatur: Damit sich die Firewall nicht überhitzt, betreiben
Sie sie nicht in einer Umgebung, in der die Temperatur 40 °C überschreitet.
• Luftzirkulation: Achten Sie darauf, dass um die Firewall herum eine
ausreichende Luftzirkulation herrscht.
• Mechanische Belastung: Stellen Sie sicher, dass die Firewall eben und
stabil positioniert ist, um gefährliche Situationen zu vermeiden.
• 2 Schrauben
• 2 Wandanker (bei Installation an Trockenwand)
Diese Teile haben folgende Abmessungen:
1
3
2
4
1 7,7 bis 2 21,8 bis 3 6,5 bis 4 15,5 bis
8,2 mm 22,3 mm 7,1 mm 16 mm
W Eine mangelhafte Befestigung kann zur Beschädigung des Geräts
ARNUNG
oder zu Verletzungen führen. Cisco übernimmt keine
Verantwortung für Schäden, die durch eine unsachgemäße
Befestigung an der Wand entstehen.

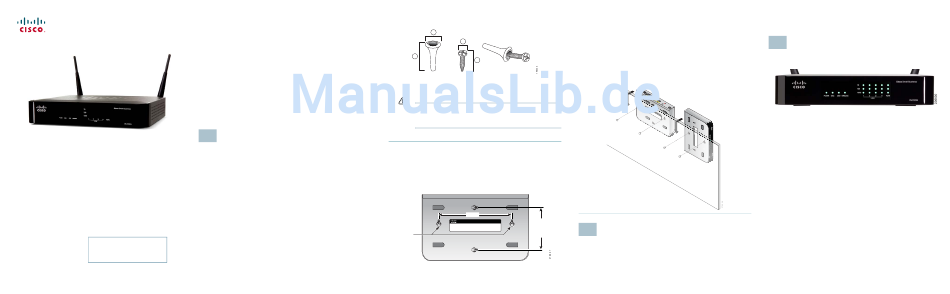

So befestigen Sie die Firewall an der Wand:
S 1 Legen Sie fest, wo Sie die Firewall befestigen möchten. Vergewissern
CHRITT
Sie sich, dass die Oberfläche glatt, flach, trocken und stabil ist.
Bohren Sie für eine waagerechte Montage mit einem Abstand von
S CHRITT 2
150 mm und unter Einhaltung eines Mindestabstands von 76,2 mm
(3 Zoll) zwei Vorbohrungen in die Oberfläche. Bohren Sie für eine
senkrechte Montage mit einem Abstand von 108 mm und unter
Einhaltung eines Mindestabstands von 76,2 mm (3 Zoll) zwei
Vorbohrungen in die Oberfläche.
5-7/8"
RV220W Senkrechte
Wireless N Network Security Firewall
Montage-
Waage-
schlitze
rechte
(108 mm)
Montage-
schlitze
(Optional) Wenn Sie Wandanker verwenden, schlagen Sie diese
S 3
CHRITT
mithilfe eines Hammers in die Bohrungen ein.
S 4 Drehen Sie in jedes Loch in der Oberfläche eine Schraube ein,
CHRITT
lassen Sie dabei zwischen der Oberfläche und dem
Schraubenkopf mindestens einen Abstand von 3 mm. Schrauben
Sie die Schrauben nicht ganz in die Oberfläche hinein; die Köpfe
der Schrauben müssen in die Rückseite des Geräts hineinragen.
Halten Sie bei waagerechter Montage die Einheit so, dass die
S CHRITT 5
Rückseite nach oben zeigt und die kreuzförmigen Montageschlitze
auf der Unterseite mit den Schrauben ausgerichtet sind.
Halten Sie bei senkrechter Montage die linke Seite der Einheit so,
dass sie nach oben zeigt und die kreuzförmigen Montageschlitze
auf der Unterseite mit den Schrauben ausgerichtet sind.
Befestigen der Antennen
2
Die Cisco RV220W wird mit zwei abnehmbaren Dualbandantennen geliefert.
Die Firewall verfügt zusätzlich über eine permanente, interne Dualbandantenne.
Zum Anbringen einer externen Antenne halten Sie diese senkrecht zur
Rundschraubenbohrung auf der Rückseite des Geräts. Schrauben Sie die
Antenne im Uhrzeigersinn ein, bis sie fest mit der Firewall verbunden ist.
Wiederholen Sie diese Schritte, um die zweite Antenne anzubringen.
Biegen Sie die Antennen in Richtung der Geräte, die an das drahtlose
Netzwerk angeschlossen werden.

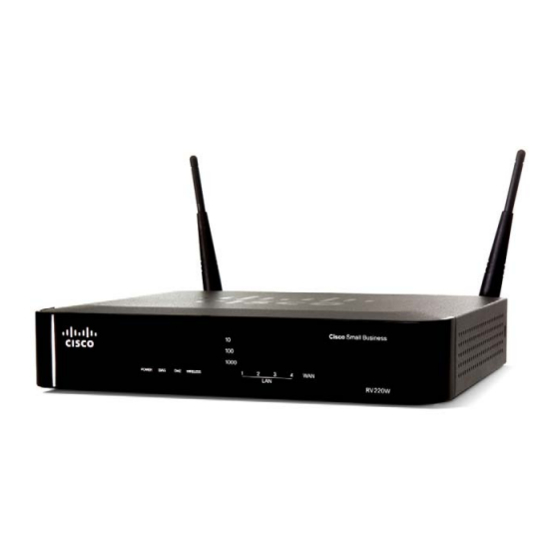

Funktionen der Cisco RV220W
3
Vorderseite
POWER (EIN): Die Power-Leuchte leuchtet grün auf, wenn das Gerät
eingeschaltet wird. Die Leuchte blinkt grün, wenn Strom fließt.
DIAG (DIAGNOSE): Die Diagnose-Leuchte blinkt rot, wenn die Systemfirmware
aktualisiert wird.
DMZ (UMKREISNETZWERK): Wenn die DMZ-Leuchte grün leuchtet, ist DMZ
aktiviert. Leuchtet kein Licht, ist DMZ nicht aktiviert.
WIRELESS (DRAHTLOS): Die Wireless-Leuchte leuchtet grün, wenn das
Wireless-Modul aktiviert ist. Leuchtet kein Licht, ist das Wireless-Modul
deaktiviert. Die Leuchte blinkt grün, wenn die Firewall Daten über das
Drahtlosmodul sendet oder empfängt.
LAN (LOKALES NETZ): Für jeden der vier LAN-Anschlüsse (Ethernet) der Cisco
RV220W gibt es eine Spalte mit Leuchten. Die Leuchten befinden sich in den
Reihen mit der Kennzeichnung 10, 100 und 1000, um den Typ der Ethernet-
Schnittstelle zu identifizieren, der in der Firewall aktiv ist. Leuchtet beispielsweise
das Licht in der Spalte LAN1 neben der Reihe 100, verwendet der Port LAN1 der
Firewall eine 100BASE-T-Verbindung. Wenn das Licht beispielsweise in der
Spalte LAN1 neben der Reihe 1000 aufleuchtet, verwendet der Port LAN1 der
Firewall eine 1000BASE-T-Verbindung (Gigabit Ethernet).
Wenn die Leuchten ununterbrochen grün leuchten, ist die Cisco RV220W
über den entsprechenden Port (1, 2, 3, oder 4) an ein Gerät angeschlossen.
Die Leuchte eines Ports blinkt grün, wenn die Firewall Daten aktiv über diesen
Port sendet oder empfängt.
WAN (WEITVERKEHRSNETZ): Die WAN-(Internet)-Leuchte leuchtet grün, wenn
das Gerät an Ihr Kabel- oder DSL-Modem angeschlossen ist. Die Leuchte
blinkt grün, wenn das Gerät Daten über den WAN-Port sendet oder empfängt.
