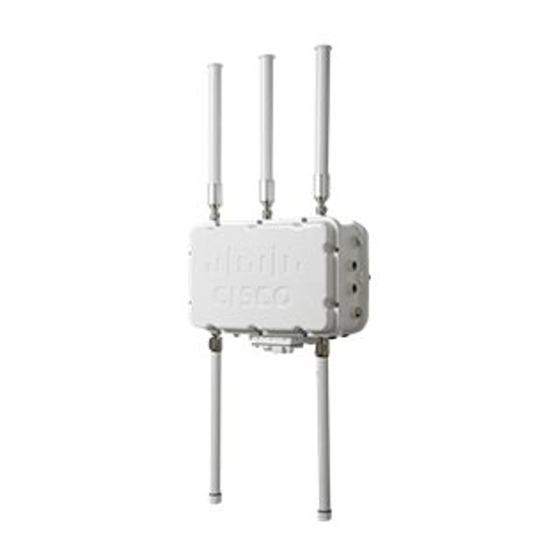

Cisco Aironet 1550-Serie Installationsanleitung

Für explosionsgefährdete bereiche
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Installationsanleitung für die Cisco
Aironet 1550-Serie für
explosionsgefährdete Bereiche
Juli 2012
Hauptgeschäftsstelle Nord- und Südamerika
Cisco Systems, Inc.
Am Söldnermoos 17
D-85399 Hallbergmoos
Deutschland
http://www.cisco.com
Tel: 0800 187 36 52
+1 800 553-NETS (6387)
Fax: +49 (0)811 5595 453

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Cisco Aironet 1550-Serie

Inhaltszusammenfassung für Cisco Aironet 1550-Serie

  • Seite 1 Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche Juli 2012 Hauptgeschäftsstelle Nord- und Südamerika Cisco Systems, Inc. Am Söldnermoos 17 D-85399 Hallbergmoos Deutschland http://www.cisco.com Tel: 0800 187 36 52 +1 800 553-NETS (6387) Fax: +49 (0)811 5595 453...
  • Seite 2 CCDE, CCENT, Cisco Eos, Cisco HealthPresence, das Cisco Logo, Cisco Lumin, Cisco Nexus, Cisco StadiumVision, Cisco TelePresence, Cisco WebEx, DCE und „Welcome to the Human Network“ sind Marken; „Changing the Way We Work, Live, Play, and Learn“ und Cisco Store sind Dienstleistungsmarken; Access Registrar,...

  • Seite 3: Inhaltsverzeichnis

    1-13 Metallgehäuse 1-13 Optionale Hardware 1-13 Beispiele für die Netzwerkbereitstellung 1-14 Wireless-Backhaul 1-14 Punkt-zu-Punkt-Bridging 1-15 Punkt-zu-Mehrpunkt-Bridging 1-15 Punkt-zu-Mehrpunkt-Mesh-Netzwerk 1-16 Prozess zur Aktivierung des Honeywell Backbone-Routers 1-17 Netzwerkbetrieb auf Layer 3 1-17 Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche...
  • Seite 4 2-29 Neustarten des Access Points 2-30 Erdung des Access Points 2-30 Anschließen eines Glasfaserkabels an den Access Point (1552H) 2-31 Anschließen eines Glasfaserkabels an den Access Point der Serie 1552H 2-32 Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche...

  • Seite 5: A P I T E L

    N H A N G Konformitätserklärungen und Zulassungsinformationen N H A N G FCC-Konformitätserklärung (Federal Communication Commission) des Herstellers Industry Canada Konformitätserklärung für Kanada Konformitätserklärung zur Strahlenbelastung Europäische Gemeinschaft, Schweiz, Norwegen, Island und Liechtenstein Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche...
  • Seite 6 Konformitätserklärung in Bezug auf die R&TTE-Richtlinie 1999/5/EG und die Richtlinie 93/42/EWG über Medizinprodukte Konformitätserklärung zur Strahlenbelastung Kanada Europäische Union Australien Richtlinien für den Betrieb von Cisco Aironet Access Points in Japan Japanisch Englisch VCCI-Erklärung für Japan Verwaltungsvorschriften für Cisco Aironet Access Points in Taiwan Chinesisch...

  • Seite 7: Einführung

    Zielsetzung In dieser Veröffentlichung werden die Schritte zur Installation des Outdoor Mesh Access Points der Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche (in diesem Dokument als Access Point bezeichnet) beschrieben. Der Access Point ist beim Modell 1552 verfügbar. Das Modell 1552 ist eine Plattform mit zwei Funkmodulen, die den Dual-Band-Betrieb (2,4 und 5 GHz) unterstützt.

  • Seite 8: Aufbau

    In dieser Veröffentlichung werden folgende Konventionen verwendet: Konventionen Beschreibung Fettschrift Befehle, Befehlsoptionen und Schlüsselwörter sind in Fettschrift angegeben. Kursivschrift Argumente, für die Werte bereitgestellt werden, sind in Kursivschrift angegeben. Elemente in eckigen Klammern sind optional. Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche viii...

  • Seite 9: Verwandte Dokumente

    Konfigurationshandbuch für Cisco Wireless LAN-Controller • Installationsanweisungen für den Outdoor Mesh Access Point Power Injector der Cisco Aironet • 1550-Serie Klicken Sie auf diesen Link, um zur Startseite für die Cisco Wireless-Dokumentation zu wechseln: http://www.cisco.com/en/US/products/hw/wireless/index.html Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche...

  • Seite 10: Ermitteln Der Seriennummer Des Produkts

    Einführung Um zur Access Point-Dokumentation zu wechseln, klicken Sie unter „Outdoor Wireless“ auf „Cisco Aironet 1550 Series“. Die Dokumentation kann über das Feld „Support“ geöffnet werden. Um zur Dokumentation für den Cisco Wireless LAN-Controller zu wechseln, klicken Sie unter „Wireless LAN Controllers“ auf „Standalone Controllers“. Die Dokumentation kann über das Feld „Support“...

  • Seite 11: Anfordern Von Dokumentationsmaterial, Support Und Sicherheitsrichtlinien

    Informationen zum Anfordern von Dokumentationsmaterial und Support, zur Erteilung von Feedback zur Dokumentation sowie zu den Sicherheitsrichtlinien und empfohlenen Aliasnamen und allgemeinen Dokumenten von Cisco finden Sie in der monatlichen Veröffentlichung What’s New in Cisco Product Documentation (Neues in der Cisco Produktdokumentation), in der alle neuen und überarbeiteten technischen Dokumentationsmaterialien von Cisco aufgeführt sind:...
  • Seite 12 Einführung Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche...

  • Seite 13: Überblick

    A P I T E L Überblick Der Outdoor Mesh Access Point der Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche (im Folgenden als Access Point oder AP bezeichnet) ist ein modularisierter Wireless-Access Point für den Außenbereich, der auf den Einsatz in einem vermaschten Netzwerk ausgelegt ist. Der Access Point unterstützt auch den Zugriff von Wireless-Clients, Punkt-zu-Punkt-Bridging,...

  • Seite 14: Hardwaremodelle

    Überblick Hardwaremodelle Hardwaremodelle Die Modellnummern (oder Teilenummern) und die Konfiguration für die Outdoor Mesh Access Points der Cisco Aironet 1552-Serie für explosionsgefährdete Bereiche sind in der Tabelle 1-1 beschrieben. Tabelle 1-2 enthält eine detaillierte Liste der Komponenten, die von den einzelnen Access Point-Modellen der Serie 1552 unterstützt werden.

  • Seite 15: Zulassungen

    Betrieb mehrerer Funkmodule, Seite 1-7 • Antennenkonfigurationen, Seite 1-8 • Mehrere Stromquellen, Seite 1-11 • Ethernet (PoE)-Ports, Seite 1-12 • Glasfaseroption, Seite 1-13 • Metallgehäuse, Seite 1-13 • Optionale Hardware, Seite 1-13 • Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche...

  • Seite 16: Anschlüsse

    Außenbereich) Nicht verwendet Die Antennenanschlüsse 1, 2 und 3 werden in Abb. 1-1 nicht angezeigt. Diese Anschlüsse sind für eine Hinweis zukünftige Verwendung reserviert und befinden sich oben am Access Point. Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche...
  • Seite 17 LEDs (Status, Uplink, RF1, RF2) Eingangs-Port für 24 V Ethernet Wechselstrom (1552SA) oder 24 V Gleichstrom (1552SD) und Glasfaser-Backhaul-Port Abb. 1-3 Konsolen-Port für das Access Point-Modell AIR-CAP1552H-x-K9 und AIR-CAP1552S-x-K9 Konsolen-Port Nicht verwendet Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche...
  • Seite 18 Antennenanschluss 6 – Anschluss vom Typ N (mit Kappe) Tx/Rx Nicht verwendet Antennenanschluss 5 – Anschluss vom Typ N (mit Kappe) Rx Nicht verwendet Antennenanschluss 4 – Anschluss vom Typ N (mit Kappe) Tx/Rx Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche...

  • Seite 19: Betrieb Mehrerer Funkmodule

    USA, 1 bis 13 in Europa und 1 bis 13 in Japan. Es verfügt über zwei Sender mit einer maximalen Gesamtausgangsleistung von 25 dBm für den 802.11b/g/n-Betrieb. Die Ausgangsleistung kann auf 5 Stufen konfiguriert werden. Es verfügt über drei Empfänger, die MRC (Maximum-Ratio Combining) ermöglichen. Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche...

  • Seite 20: Antennenkonfigurationen

    Die Antenne entwickelt ein Rundstrahlmuster. Um dieses Muster zu erreichen, montieren Sie den Access Point so, dass an den Seiten des Sendeelements keine Hindernisse vorhanden sind. Genaue Informationen zu dieser Antenne finden Sie in dem Dokument Cisco Aironet Dual-Band Omnidirectional Antenna for Hazardous Locations (AIR-ANT2547V-N-HZ). Führen Sie bei der Antenneninstallation alle Sicherheitsmaßnahmen durch.

  • Seite 21: Cisco Aironet 2,4-Ghz-Rundstrahlantenne

    Die Antenne entwickelt ein Rundstrahlmuster. Um dieses Muster zu erreichen, montieren Sie den Access Point so, dass an den Seiten des Sendeelements keine Hindernisse vorhanden sind. Genaue Informationen zu dieser Antenne finden Sie in dem Dokument Cisco Aironet 5-dBi Omnidirectional Antenna for Hazardous Locations (AIR-ANT2450V-N-HZ). Führen Sie bei der Antenneninstallation alle Sicherheitsmaßnahmen durch.

  • Seite 22: Sicherheitsmaßnahmen

    Berücksichtigen Sie bei der Installation und Erdung der Antenne die geltenden regionalen und nationalen Vorschriften (z. B. USA: NFPA 70, National Electrical Code, Article 810; Kanada: Canadian Electrical Code, Section 54). Anweisung 280 Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche 1-10...

  • Seite 23: Mehrere Stromquellen

    Hardware-Eigenschaften Lesen und befolgen Sie zu Ihrer Sicherheit die folgenden Sicherheitshinweise. Wenden Sie sich vor der Antenneninstallation an Ihren Cisco Ansprechpartner, um zu erfahren, welches Montageverfahren für die Größe und den Typ der zu installierenden Antenne geeignet ist. Berücksichtigen Sie bei der Auswahl des Installationsorts neben der Leistung auch die Sicherheit.

  • Seite 24: Ethernet (Poe)-Ports

    Es muss ein abgeschirmtes Ethernetkabel für Außenanwendungen (CAT5e oder besser) verwendet werden. Der Access Point tastet die Ethernet- und Stromsignale ab und schaltet die internen Schaltkreise automatisch auf die entsprechenden Kabelverbindungen um. Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche 1-12...

  • Seite 25: Glasfaseroption

    Je nach Ihrer Bestellung ist im Lieferumfang folgende optionale Access Point-Hardware enthalten: Dual-Band-Rundstrahlantenne (AIR-ANT2547V-N-HZ oder AIR-ANT2450V-N-HZ) • Mastmontagesatz (AIR-ACCPMK1550=) • Bandspanngerät für den Mastmontagesatz (AIR-BAND-INS-TL=) • Power Injector (AIR-PWRINJ1500-2=) • Robustes Einmoden-SFP-Modul 1000BASELX (GLC-LX-SM-RGD=) • Robustes Mehrmoden-SFP-Modul 1000BaseSX (GLC-SX-MM-RGD=) • Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche 1-13...

  • Seite 26: Beispiele Für Die Netzwerkbereitstellung

    Weiterleitung zum verdrahteten Netzwerk erfolgt. Der CAPWAP-Verkehr (Control And Provisioning of Wireless Access Points) wird ebenfalls über diese Bridge-Verbindung übertragen. Abb. 1-9 Beispiel für ein Access Point-Backhaul (2,4 GHz und 5 GHz) (5 GHz) Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche 1-14...

  • Seite 27: Punkt-Zu-Punkt-Bridging

    Abdeckungsbereich des 2,4-GHz-Wireless-Netzwerks möglicherweise eingeschränkt und nicht für den direkten Wireless-Client-Zugriff geeignet. Abb. 1-11 zeigt ein Beispiel für ein Punkt-zu-Mehrpunkt-Bridging der Access Points. Abb. 1-11 Beispiel für ein Punkt-zu-Mehrpunkt-Bridging der Access Points (5 GHz) (5 GHz) Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche 1-15...

  • Seite 28: Punkt-Zu-Mehrpunkt-Mesh-Netzwerk

    MAP 7 MAP 8 MAP 9 Das Cisco 1552S ist ein universelles und multifunktionales vermaschtes Wireless-Netzwerk für den Außenbereich, das nicht nur Wi-Fi-Geräte und -Anwendungen, sondern auch drahtlose Feld-E/As und Stellglieder auf dem ISA100.11a-Protokoll unterstützt. Neben einem robusten und zuverlässigen Cisco Wireless-Mesh-Netzwerk für den Außenbereich für Wi-Fi wird auch ein paralleles Industrial Wireless Automation-Netzwerk erstellt, das Feldsensoren und Stellglieder auf dem ISA100.11a-Protokoll unterstützt.

  • Seite 29: Prozess Zur Aktivierung Des Honeywell Backbone-Routers

    Kapitel 1 Überblick Beispiele für die Netzwerkbereitstellung Dokumentationsmaterial von Cisco zur Installation, zur Konfiguration, zu Best Practices und zur Fehlerbehebung finden Sie unter www.cisco.com. Weitere Details finden Sie in der Honeywell One Wireless Plant Solution-Dokumentation unter www.honeywell.com. Prozess zur Aktivierung des Honeywell Backbone-Routers Die folgenden Schritte beschreiben nur den konzeptuellen Prozessablauf.
  • Seite 30 Kapitel 1 Überblick Beispiele für die Netzwerkbereitstellung Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche 1-18...

  • Seite 31: Installieren Des Access Points

    Anschließen eines Glasfaserkabels an den Access Point (1552H), Seite 2-31 • Anschließen eines Glasfaserkabels an den Access Point (1552SA und 1552SD), Seite 2-34 • Stromversorgung des Access Points, Seite 2-39 • Durchführen von Wartungsarbeiten, Seite 2-51 • Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche...

  • Seite 32: Auspacken Des Access Points

    Optionale Werkzeuge und Kleinteile, die von Ihnen bereitgestellt werden müssen, Seite 2-3 • Werkzeuge und Kleinteile für die Mastmontage, Seite 2-3 • Optionale Werkzeuge und Kleinteile Die folgenden optionalen Werkzeuge und Kleinteile können von Cisco bezogen werden: Optionaler Power Injector (AIR-PWRINJ1500-2=) • Antennen, 2,4/5 GHz (siehe „Antennenkonfigurationen“ auf Seite 1-8) •...

  • Seite 33: Optionale Werkzeuge Und Kleinteile, Die Von Ihnen Bereitgestellt Werden Müssen

    Übersetzte Versionen aller Sicherheitshinweise stehen in dem im Lieferumfang des Access Points enthaltenen Sicherheitshinweisdokument oder unter Cisco.com zur Verfügung. Anweisungen zum Öffnen des Dokuments finden Sie unter Cisco.com im Anhang A, „Übersetzte Sicherheitshinweise“. Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche...

  • Seite 34: Sicherheitshinweise

    Die FCC hat mit ET Docket 96-8 einen Sicherheitsstandard für Personen festgeschrieben, die hochfrequenter elektromagnetischer Energie ausgesetzt sind, wie sie von Geräten mit FCC-Zulassung ausgestrahlt wird. Bei Verwendung mit zugelassenen Cisco Aironet-Antennen erfüllen Cisco Aironet-Produkte die Grenzwerte für nicht kontrollierte Umgebungen gemäß OET-65 und ANSI C95.1, 1991.

  • Seite 35: Sicherheitsmaßnahmen

    Schließen Sie das Gerät nur an eine Gleichstromquelle an, die die Schutzkleinspannungsanforderungen der Sicherheitsstandards gemäß IEC 60950 erfüllt. Anweisung 1033 Warnung Beim Installieren oder Ersetzen des Geräts muss der Schutzleiter immer zuerst angeschlossen bzw. getrennt werden. Anweisung 1046 Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche...

  • Seite 36: Verhindern Von Beschädigungen An Funkmodulen In Einer Testumgebung

    Diese Abstände gehen von einer Freiraumdämpfung aus und stellen konservative Schätzwerte Hinweis dar. Die erforderlichen Positionierabstände zur Verhinderung von Beschädigungen und Leistungsminderungen in realisierten Bereitstellungen sind geringer, wenn keine Nicht-Sichtverbindung besteht Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche...

  • Seite 37: Weitere Überlegungen Für Explosionsgefährdete Bereiche

    Gase, Dämpfe oder Flüssigkeiten vorhanden sind. Wenn Sie beim Bestellvorgang die Option für explosionsgefährdete Bereiche auswählen, konfiguriert Cisco das System so, dass die neuen Komponenten enthalten sind. Zwei im Lieferumfang enthaltene Anweisungen für Kabelrohre und die Montage stellen Informationen und Montageverfahren bereit. Bei der Option für explosionsgefährdete Bereiche wird der Access Point wie folgt konfiguriert:...

  • Seite 38: Warnungen

    • IEC 60079-15: 2005 • CAN/CSA E60079-0: 2007 • CAN/CSA E60079-15: 2002 • UL 60079-0: Edition 4 • UL 60079-15: Edition 1 • EN 600079-0: 2006 • EN 60079-15: 2006 • Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche...

  • Seite 39: Kompatibilitätsschild

    II 3 G Ex nA II T5 CERTIFIED -40° < Ta < +55°C http://cisco-returns.com IP67 Cisco Systems, Inc. 170 West Tasman Drive San Jose, CA 95134 WARNING-DO NOT OPEN WHEN AN EXPLOSIVE ATMOSPHERE MAY BE PRESENT Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche...
  • Seite 40 II = Group II wie zuvor definiert • T5 = Temperaturcode < 100 Grad Celsius, maximale • Oberflächentemperatur Zertifizierung gemäß CSA Gibt die Zertifizierung gemäß CSA (Canadian Standards 1945576 Association) an. Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche 2-10...

  • Seite 41: Installationsrichtlinien

    Reduzierung von Durchsatz und Reichweite führen können. Befolgen Sie diese grundlegenden Richtlinien, um eine bestmögliche Leistung sicherzustellen: Informationen zur Planung und Erstkonfiguration Ihres Mesh-Netzwerks von Cisco finden Sie im • Cisco Wireless Mesh Access Points, Design and Deployment Guide, Release 7.0.

  • Seite 42: Standortprüfungen

    Gebäudes oder an einem Laternenmast. Sehen Sie sich die folgenden Abbildungen genau an, um die Systemkomponenten, Stecker, Anzeigen, Kabel, Systemverbindungen und Erdungsanschlüsse kennenzulernen: Komponenten einer typischen Access Point-Installation (siehe Abb. 2-4) • Mastmontage (siehe Abb. 2-5) • Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche 2-12...
  • Seite 43 Hinweis Blitzeinschlägen schützen. Die Ethernet-Ports und Stromanschlüsse des Access Points der Serie 1552 sind mit einem Überspannungsableiter verbunden. Am Ethernet-Eingangs-Port werden die Auswirkungen möglicher Blitzeinschläge auf das Netzeingangsmodul über Gasentladungsröhren Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche 2-13...
  • Seite 44 Mast (Metall, Holz oder Fiberglas) Access Point der Serie 1552, Modelle: Durchmesser von 5,1 bis 40,6 cm (2 bis 16 AIR-CAP1552S-x-K9 oder • Zoll) AIR-CAP1552H-x-K9 • Montagehalterung (Teil des Mastmontagesatzes) Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche 2-14...

  • Seite 45: Positionen Der Antennenanschlüsse Vom Typ N

    Klicken Sie auf Wireless. Wenn Ihr Access Point dem Controller zugeordnet wurde, wird der Name des Schritt 2 Access Points in der Liste „AP Name“ angezeigt. Doppelklicken Sie auf den Namen Ihres Access Points. Schritt 3 Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche 2-15...

  • Seite 46: Konfigurieren Eines Bridge-Gruppen-Namens

    Dieser Abschnitt enthält Anweisungen zur Installation der Access Points. Personen, die den Access Point installieren, müssen mit Wireless Access Points, Bridging-Techniken und Erdungsmethoden vertraut sein. Bei der Wandmontage eines Access Points müssen die in der jeweiligen Region zulässigen Vorsicht Installationsverfahren berücksichtigt werden. Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche 2-16...

  • Seite 47: Installationsoption

    Kapitel 2 Installieren des Access Points Installieren des Access Points Installationsoption Die Outdoor Mesh Access Points der Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche werden mithilfe des optionalen Mastmontagesatzes installiert, der für die Mast- oder Wandmontage verwendet wird. Warnung Das Installieren, Ersetzen oder Warten dieses Geräts sollte ausschließlich geschultem, qualifiziertem Personal gestattet werden.
  • Seite 48 Sie können optional auch die einzelnen Montagebohrungen oder Montageschlitze verwenden. Abb. 2-6 Montagehalterung für die Wandmontage Schlitz für die Access Point-Schnellmontage 3 Montageschlitze (ermöglichen das Drehen der Halterung) Montagebohrungen Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche 2-18...
  • Seite 49 Stellen Sie sicher, dass die Vorderseite des Access Points vertikal ausgerichtet ist, und ziehen Sie die Schritt 6 vier Schrauben mit 17,6 bis 20,3 Nm (13 bis 15 ft lbs) fest. Wenn Sie die Cisco Aironet-Dual-Band-Rundstrahlantennen verwenden, schließen Sie diese wie in Schritt 7 Abb. 2-5 dargestellt an den Access Point an.

  • Seite 50: Mastmontage Des Access Points

    Wenn ein Access Point an einem Mastn oder an einem Laternenmast installiert wird, sollte der optionale Mastmontagesatz von Cisco verwendet werden. Der Satz eignet sich für Masten aus Metall, Holz oder Fiberglas mit einem Durchmesser von 5,1 bis 40,6 cm (2 bis 16 Zoll).
  • Seite 51 Setzen Sie die Mutter M8 auf die Schraube zur Befestigung der Masthalterung, und ziehen Sie sie Schritt 2 ausreichend an, um die Schraube in Position zu halten. Wechseln Sie zum „Mastmontage“ auf Seite 2-22. Schritt 3 Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche 2-21...

  • Seite 52: Mastmontage

    Metallband zweimal durch die Schlitze an der Bandaufnahme. Bringen Sie die Metallbänder nicht an der freien Stelle zwischen der Masthalterung und den Vorsicht Bandaufnahmen an, weil der Access Point auf diese Weise nicht sicher befestigt wird. Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche 2-22...
  • Seite 53 2-11). In Umgebungen mit anspruchsvollen Bedingungen wird so ein maximaler Halt gewährleistet. Befolgen Sie die mit dem Bandspanngerät (BAND IT) (AIR-BAND-INST-TL=) gelieferten Anweisungen, und führen Sie jedes Metallband zweimal um das Gerät. Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche 2-23...
  • Seite 54 Nachdem die Metallbänder voll gespannt wurden, lässt sich die Masthalterung nur noch Hinweis bewegen, indem die Metallbänder abgeschnitten oder getrennt werden. Spannen Sie die Metallbänder mithilfe des Bandspanngeräts (BAND IT) (Cisco AIR-BAND-INST-TL=) Schritt 5 entsprechend den mit dem Werkzeug gelieferten Anweisungen. Stellen Sie sicher, dass die Metallbänder so eng wie möglich anliegen.
  • Seite 55 Schrauben Sie eine Schraube M8 x16 (ohne Unterleg- oder Federscheibe) in die obere Schritt 11 Schraubenaufnahme auf beiden Seiten des Access Points (siehe Abb. 2-13). Schrauben Sie die Schraube nicht vollständig ein. Lassen Sie einen Abstand von etwa 0,635 cm (0,25 Zoll). Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche 2-25...
  • Seite 56 Der Access Point sollte so positioniert werden, dass die LEDs auf der Unterseite für eine am Hinweis Boden stehende Person sichtbar sind und sich die Scharnierklappe nach außen öffnen lässt. Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche 2-26...

  • Seite 57: Öffnen Der Scharnierklappe Des Access Points

    Stellen Sie sicher, dass die Vorderseite des Access Points vertikal ausgerichtet ist, und ziehen Sie die Schritt 14 vier Schrauben mit 17,6 bis 20,3 Nm (13 bis 15 ft lbs) fest. Wenn Sie die Cisco Aironet-Dual-Band-Rundstrahlantennen verwenden, schließen Sie diese wie in Schritt 15 Abb. 2-14 dargestellt an den Access Point an.

  • Seite 58: Schließen Der Scharnierklappe Des Access Points

    Ziehen Sie alle Schrauben mit 0,34 bis 0,45 Nm (3 bis 4 ft lbs) fest. Wiederholen Sie den Schritt 3 mit derselben Anzugsreihenfolge, um jede Schraube mit 0,68 bis 0,79 Nm Schritt 4 (6 bis 7 ft lbs) festzuziehen. Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche 2-28...

  • Seite 59: Verwenden Des Reset-Knopfs

    Gummidichtung abgedichtet ist. Über den Reset-Knopf können folgende Funktionen ausgeführt werden: Zurücksetzen des Access Points – Drücken Sie den Reset-Knopf weniger als 10 Sekunden lang. • Ausschalten des Batteriereservestroms – Drücken Sie den Reset-Knopf länger als 10 Sekunden lang. • Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche 2-29...

  • Seite 60: Neustarten Des Access Points

    Richtlinien und Bestimmungen erfolgen. Anweisung 1074 Bei allen Installationen im Außenbereich und beim Betrieb des Access Points mit Wechselstrom müssen Sie die folgenden Anweisungen befolgen, um das Gehäuse ordnungsgemäß zu erden: Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche 2-30...

  • Seite 61: Anschließen Eines Glasfaserkabels An Den Access Point (1552H)

    Sie benötigen ein vom Kunden bereitgestelltes Glasfaserkabel für den Außenbereich mit LC-Stecker. Hinweis Der Kabeldurchmesser muss zwischen 0,52 und 0,89 cm liegen. Der Durchmesser der Armierung um die einzelnen Fasern muss 1,0 mm oder weniger betragen. Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche 2-31...

  • Seite 62: Anschließen Eines Glasfaserkabels An Den Access Point Der Serie 1552H

    Abb. 2-18). Abb. 2-18 Komponenten des Glasfaserkabels (1552H) Nicht verwendet Vier Schrauben für jede Spulengruppe Schlitz für das SFP-Modul Port für den Glasfaseranschluss (1552H) Glasfaserkabelspulen (kleine Spule auf großer Spule) Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche 2-32...
  • Seite 63 Schritt 13 Ringschlüssel mit 3,66 bis 4,34 Nm (2,7 bis 3,2 ft lbs) fest. Schließen Sie die Scharnierklappe (siehe „Schließen der Scharnierklappe des Access Points“ auf Schritt 14 Seite 2-28). Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche 2-33...

  • Seite 64: Anschließen Eines Glasfaserkabels An Den Access Point (1552Sa Und 1552Sd)

    Richten Sie die beiden Spulen an der installierten Halterung aus. Befestigen Sie die beiden Spulen Schritt 4 jeweils mithilfe von vier Schrauben (#2-56 x 0,31 Zoll) an der Halterung. Ziehen Sie die Schrauben mit 0,34 bis 0,45 Nm fest. (Siehe Abb. 2-20). Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche 2-34...
  • Seite 65 Zwei Schrauben zum Befestigen der Spulenhalterung am AP (#4-40 x 0,25 Zoll) Zwei Glasfaserspulen Acht Schrauben, vier pro Spule zum Befestigen derselben an der Halterung (#2-56 x 0,31 Zoll) 1/2-NPT-Port-Adapter Schlitz für das SFP-Modul Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche 2-35...
  • Seite 66 Points der Schutzart IP67 entsprechen. Der vom Installateur/Integrator ausgewählte, wasserdichte Glasfasereingang muss die Hinweis Spezifikationen für ein Gerät des Typs Sealcon CD-13AR-EX mit einem Buna-N O-Ring erfüllen oder über diese hinausgehen. Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche 2-36...
  • Seite 67 Wickeln Sie das überstehende Glasfaserkabel auf die Aufwickelspulen. Gehen Sie hierbei und bei der Schritt 12 Kabelführung den Branchenstandards entsprechend vor. Führen Sie den LC-Stecker des Glasfaserkabels in das SFP-Modul ein. Schritt 13 Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche 2-37...
  • Seite 68 Abgeschlossene Installation des Glasfaserkabels (gezeigt ist 1552SA; Glasfaserkabel und andere interne Verkabelung wird nicht gezeigt) Schließen Sie die Scharnierklappe (siehe „Schließen der Scharnierklappe des Access Points“ auf Schritt 16 Seite 2-28). Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche 2-38...

  • Seite 69: Stromversorgung Des Access Points

    Injector kommende Kabel vom geschützten Standort zu dem im Außenbereich montierten Access Point verlegt werden. Verbinden Sie ein Ethernetkabel (CAT5e oder besser) von Ihrem verdrahteten LAN-Netzwerk zum Schritt 3 Power Injector. Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche 2-39...

  • Seite 70: Anschließen Eines Ethernetkabels An Den Access Point

    Das Ethernetkabel vom Power Injector zum Access Point muss mindestens 3,05 m Hinweis (10 Fuß) lang sein. Der PoE-Out-Port ist deaktiviert, wenn der Access Point über den Power Injector mit Strom versorgt wird. RJ-45-Stecker und Installationswerkzeug • Verstellbarer Schraubenschlüssel • Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche 2-40...
  • Seite 71 Abb. 1-1 auf Seite 1-4. Hinweis Lösen Sie die runde Seite des Liquid-Tight-Adapters, indem Sie diesen gegen den Uhrzeigersinn drehen. Schritt 4 Entfernen Sie den Stecker jedoch nicht (siehe Abb. 2-25). Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche 2-41...
  • Seite 72 Führen Sie den RJ-45-Kabelstecker vorsichtig in den Ethernet-Port am Access Point ein, und verbinden Schritt 7 Sie ihn mit dem internen Ethernetanschluss (siehe Abb. 2-26). Abb. 2-26 Einführen des RJ-45-Steckers in den Ethernet-Port am Gehäuse Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche 2-42...

  • Seite 73: Anschließen Eines 12-V-Gleichstromkabels Am Access Point

    0,89 cm (0,20 to 0,35 Zoll) Verstellbarer Schraubenschlüssel oder Ringschlüssel • Kleiner Schlitzschraubendreher • Zweipoliger Gleichstromanschluss (von Cisco bereitgestellt) • Führen Sie die folgenden Schritte aus, um das Gleichstromkabel am Access Point anzuschließen: Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche 2-43...
  • Seite 74 Bohrung für die Halterungsmontage Schraubenbohrungen für die Erdungsöse Lösen Sie die runde Seite des Liquid-Tight-Adapters, indem Sie diesen gegen den Uhrzeigersinn drehen. Schritt 4 Entfernen Sie den Stecker jedoch nicht (siehe Abb. 2-28). Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche 2-44...
  • Seite 75 Sie die Isolierung aller Kabel um etwa 9,5 mm (3/8 Zoll) ab. Führen Sie die Kabel in die Zweipunktklemmenleiste (im Lieferumfang) ein, und ziehen Sie sie mit Schritt 7 einem 0,25 cm (0,1 Zoll) breiten Schlitzschraubendreher fest (siehe Abb. 2-29). Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche 2-45...
  • Seite 76 Kabeleingang für die Erdung (Gleichstromrückleitung) Führen Sie die Zweipunktklemmenleiste in den 12-V-Gleichstrom-Eingang am Gehäuse des Access Schritt 8 Points ein, und schieben Sie sie vorsichtig in den internen Anschluss (siehe Abb. 2-30). Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche 2-46...

  • Seite 77: Anschließen Eines 24-V-Gleichstromkabels Am Access Point

    Die Installation des Kabelrohrs muss in Übereinstimmung mit den örtlichen elektrischen Richtlinien und Hinweis Bestimmungen erfolgen. Führen Sie die folgenden Schritte aus, um das 24-V-Gleichstromkabel zum Access Point der Serie 1552S zu führen und dort anzuschließen: Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche 2-47...
  • Seite 78 Entfernen Sie mit einem Abmantelwerkzeug die Isolierung von allen Kabeln. Entfernen Sie nur so viel Schritt 3 Kabel, wie für das Crimpen an den geschlossenen Kabelschuhen (von Cisco bereitgestellt) erforderlich ist. Entfernen Sie die Schraube der Klemmenleiste und die Vierkantscheibe am Anschluss „RTN“. Schließen Schritt 4 Sie die Gleichstromrückleitung an die mit „RTN“...

  • Seite 79: Anschließen Von Erdung Und Wechselstrom

    Schritt 1 Scharnierklappe des Access Points“ auf Seite 2-27. Lösen Sie mit einem Kreuzschlitzschraubendreher die drei unverlierbaren Schrauben, mit denen die Schritt 2 Abdeckung des Wechselstromeingangsmoduls befestigt ist. (Abb. 2-32). Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche 2-49...
  • Seite 80 Die Drehmomentspezifikation für die wasserdichten Verschraubungen beträgt 8,1 bis 9,5 Nm. Entfernen Sie die Abdeckung, und legen Sie sie beiseite. Schritt 3 Führen Sie das Wechselstromkabel durch den 1/2-NPT-Anschluss. Schritt 4 Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche 2-50...

  • Seite 81: Durchführen Von Wartungsarbeiten

    Weitere Informationen zur Wartung finden Sie im Kapitel 3, „Fehlerbehebung“ und in Troubleshooting a Mesh Network Guide. Das Dokument zur Fehlerbehebung ist bei cisco.com unter folgendem URL verfügbar: http://www.cisco.com/en/US/docs/wireless/access_point/1520/troubleshooting/guide/TrbleshtMesh.html Trennen Sie Verbindungen zu diesem Gerät nur, wenn die Stromversorgung getrennt wurde oder wenn Warnung Sie sichergestellt haben, dass der Bereich nicht explosionsgefährdet ist.

  • Seite 82: Außerbetriebnahme Des Access Points

    Wenn Sie einen MAP einschalten, der nicht mit einem verdrahteten Ethernet- oder Glasfaserkabel oder einem Kabelnetzwerk zum Controller verbunden ist, bindet sich der Access Point über das AWPP (Cisco Adaptive Wireless Path Protocol) an einen anderen MAP (Mesh Access Point) mit dem besten Pfad zu einem RAP (Root Access Point) an, der wiederum mit dem verdrahteten Netzwerk mit einem Controller verbunden ist.
  • Seite 83 Fehlerbehebung In diesem Kapitel werden grundlegende Verfahren zur Fehlerbehebung bei einfachen Problemen mit dem Access Point bereitgestellt. Die aktuellsten und genauesten Informationen zur Fehlerbehebung finden Sie auf der Cisco Website für technische Unterstützung und Dokumentation unter dem folgenden URL: http://www.cisco.com/cisco/web/support/index.html Dieses Kapitel ist in folgende Abschnitte gegliedert: Richtlinien für die Verwendung der Access Points, Seite 3-2...

  • Seite 84: Fehlerbehebung

    Ein DHCP-Server mit konfigurierter Option 43 ist für die Access Points erreichbar. Über die – Option 43 werden die IP-Adressen der Verwaltungsschnittstellen Ihrer Controller bereitgestellt. Normalerweise kann ein DHCP-Server auf einem Cisco Switch konfiguriert werden. Optional kann auch ein DNS-Server konfiguriert werden, um –...

  • Seite 85: Bridge-Schleife

    Controller-GUI – Melden Sie sich mit einem Webbrowser bei der Webschnittstelle Ihres Controllers • an, und wählen Sie SECURITY > AAA > MAC Filtering aus, um die der Controller-Filterliste hinzugefügten MAC-Adressen anzuzeigen. Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche...

  • Seite 86: Verwenden Der Dhcp-Option 43

    Die Intensität und der Farbton der LEDs kann zwischen den Einheiten leicht voneinander abweichen. Hinweis Dies liegt im normalen Bereich der Spezifikationen des LED-Herstellers und stellt keinen Defekt dar. Die LED-Signale des Access Points sind in Tabelle 3-1 aufgeführt. Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche...

  • Seite 87: Überprüfen Der Controller-Zuordnung

    Klicken Sie auf Wireless und stellen Sie sicher, dass die MAC-Adresse Ihres Access Points unter Schritt 2 „Ethernet MAC“ aufgeführt ist. Melden Sie sich vom Controller ab, und schließen Sie den Webbrowser. Schritt 3 Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche...

  • Seite 88: Ändern Des Bridge-Gruppen-Namens

    Der Konsolen-Port sollte nur für das Debugging in einer Laborumgebung verwendet werden. Hinweis Führen Sie die folgenden Schritte aus, um die CLI durch den Anschluss am Konsolen-Port des Access Points zu öffnen: Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche...

  • Seite 89: Power Injector Des Access Points

    Der Power Injector (AIR-PWRINJ1500-2=) verfügt über drei LEDs auf der Vorderseite des Gehäuses (siehe Abb. 3-3). Genaue Informationen zum Power Injector finden Sie in den Installationsanweisungen für den Outdoor Mesh Access Point Power Injector der Cisco Aironet 1550-Serie. Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche...

  • Seite 90: Überwachen Der Power Injector-Leds

    Überprüfen Sie die Ethernetkabel und -verbindungen, bevor Sie von Ihrer Supporteinrichtung Unterstützung anfordern. WECHSELSTROM – Leuchtet grün, wenn der Power Injector mit Wechselstrom versorgt wird und • den Access Point mit Strom versorgen kann. Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche...

  • Seite 91: Übersetzte Sicherheitshinweise

    Access Points enthalten ist oder unter Cisco.com zur Verfügung steht. Führen Sie die folgenden Schritte aus, um das Dokument unter Cisco.com zu öffnen: Klicken Sie auf diesen Link, um zur Startseite für die Cisco Wireless-Dokumentation zu wechseln: Schritt 1 http://www.cisco.com/en/US/products/hw/wireless/index.html Klicken Sie auf Support, um die Website für technische Unterstützung und Dokumentation anzuzeigen.
  • Seite 92 Anhang A Übersetzte Sicherheitshinweise Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche...

  • Seite 93: Konformitätserklärungen Und Zulassungsinformationen

    Europäische Gemeinschaft, Schweiz, Norwegen, Island und Liechtenstein, Seite B-4 • Konformitätserklärung zur Strahlenbelastung, Seite B-5 • Richtlinien für den Betrieb von Cisco Aironet Access Points in Japan, Seite B-6 • VCCI-Erklärung für Japan, Seite B-7 • Verwaltungsvorschriften für Cisco Aironet Access Points in Taiwan, Seite B-7 •...

  • Seite 94: Fcc-Konformitätserklärung (Federal Communication Commission) Des Herstellers

    Steckdose des Empfängers. Wenden Sie sich an den Händler oder an einen erfahrenen Radio-/Fernsehtechniker. • Das Hochfrequenzgerät gemäß Teil 15 der FCC-Richtlinien führt bei Verwendung der von Cisco Vorsicht bereitgestellten Antennen nicht zu Störungen bei anderen Geräten, die auf dieser Frequenz betrieben werden.

  • Seite 95: Industry Canada

    Dieses Gerät muss alle Störungen, einschließlich Störungen, die einen unerwünschten Betrieb zur Folge haben, aufnehmen. Cisco Aironet Access Points sind gemäß den Anforderungen von RSS-210 zertifiziert. Bei der Verwendung dieses Geräts innerhalb von Systemen, die teilweise oder vollständig im Freien betrieben werden, kann es gemäß...

  • Seite 96: Medizinprodukte B

    1999/5/EG und die Richtlinie 93/42/EWG über Medizinprodukte Diese Erklärung gilt ausschließlich für Konfigurationen (Kombinationen aus Software, Firmware und Hardware), die von Cisco Systems bereitgestellt und unterstützt werden. Die Verwendung von nicht von Cisco Systems bereitgestellter und unterstützter Software oder Firmware kann dazu führen, dass das Gerät die gesetzlichen Vorgaben nicht mehr erfüllt.

  • Seite 97: Konformitätserklärung Zur Strahlenbelastung B

    Dieses System wurde gemäß der Australian Radiation Protection-Norm und hinsichtlich der ICNIRP-Grenzwerte (International Commission on Non-Ionizing Radiation Protection) geprüft. Der Mindestabstand zwischen der Antenne und Personen muss 20 cm (7,9 Zoll) betragen. Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche...

  • Seite 98: Richtlinien Für Den Betrieb Von Cisco Aironet Access Points In Japan

    Richtlinien für den Betrieb von Cisco Aironet Access Points in Japan Dieser Abschnitt enthält Richtlinien zur Vermeidung von Interferenzen beim Betrieb von Cisco Aironet Access Points in Japan. Diese Richtlinien werden in japanischer und englischer Sprache bereitgestellt. Lightweight Access Point-Modell:...

  • Seite 99: Vcci-Erklärung Für Japan

    Gerät entsprechend den Anweisungen im Benutzerhandbuch. Verwaltungsvorschriften für Cisco Aironet Access Points in Taiwan Dieser Abschnitt enthält Verwaltungsvorschriften für den Betrieb von Cisco Aironet Access Points in Taiwan. Die Vorschriften werden in chinesischer und englischer Sprache bereitgestellt. Chinesisch Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche...

  • Seite 100: Englisch B

    The U-NII devices shall accept any interference from legal communications and shall not interfere the legal communications. If interference is caused, the user must stop operating the device immediately and can't re-operate it until the harmful interference is clear. Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche...

  • Seite 101: Anweisung 371 - Netzkabel Und Netzteil

    Material Safety Law prohibits the use of UL-certified cables (that have the “UL” shown on the code) for any other electrical devices than products designated by CISCO. The use of cables that are certified by Electrical Appliance and Material Safety Law (that have “PSE” shown on the code) is not limited to CISCO-designated products.
  • Seite 102 Anhang B Konformitätserklärungen und Zulassungsinformationen Verwaltungsvorschriften für Cisco Aironet Access Points in Taiwan Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche B-10...

  • Seite 103: Kanäle Und Leistungsstufen

    Kanäle und Leistungsstufen Informationen zur Einstellung der Kanäle und maximalen Leistungsstufen finden Sie in dem Dokument Channels and Maximum Power Settings for Cisco Aironet Lightweight Access Points and Bridges, das unter Cisco.com auf der Seite für die Cisco Wireless-Dokumentation zur Verfügung steht.
  • Seite 104 Anhang C Kanäle und Leistungsstufen Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche...

  • Seite 105: Technische Daten Des Access Points

    N H A N G Technische Daten des Access Points Tabelle D-1 enthält die technischen Daten für die Outdoor Mesh Access Points der Cisco Aironet 1552-Serie für explosionsgefährdete Bereiche. Genaue Spezifikationen finden Sie in dem Datenblatt Cisco Aironet 1550 Series Outdoor Access Point unter: http://www.cisco.com/en/US/prod/collateral/wireless/ps5679/ps11451/data_sheet_c78-641373.html...
  • Seite 106 27 dBm mit 2 Antennen • Die maximale Ausgangsleistung hängt vom Zulassungsbereich ab, in dem Hinweis der Access Point installiert ist. Weitere Informationen finden Sie im Anhang C, „Kanäle und Leistungsstufen“. Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche...
  • Seite 107 - S-Zulassung: 2,400 bis 2,4835 GHz; 13 Kanäle • 5,725 bis 5,850 GHz; 5 Kanäle • - T-Zulassung: 2,400 bis 2,4835 GHz; 11 Kanäle • 5,470 bis 5,850 GHz; 16 Kanäle • Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche...
  • Seite 108 Stromverteilungsbudget für Access Point-Konfigurationen der Serie 1552H/1552S. Tabelle D-2 Stromverteilungsbudget für die Access Point-Konfigurationen AIR-CAP1552H-x-K9 und AIR-CAP1552S-x-K9 Absolute Nennleistung Maximalleistung Element (Watt) „H“/„S“ (Watt) Gesamtstrombudget bei Gleichstromversorgung 34/36 43/45 Gesamtstrombudget bei Wechselstromversorgung 41/43 52/54 Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche...

  • Seite 109: Optionale Komponenten

    GI = 400 ns MCS-Index 20-MHz-Rate 40-MHz-Rate 20-MHz-Rate 40-MHz-Rate (Mbit/s) (Mbit/s) (Mbit/s) (Mbit/s) 13,5 14,4 19,5 40,5 21,7 28,9 43,3 57,8 58,5 121,5 72,2 14,4 28,9 43,3 57,8 86,7 115,6 144,4 Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche...
  • Seite 110 Anhang D Technische Daten des Access Points Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche...

  • Seite 111: Pin-Belegungen Des Access Points

    Pin-Belegungen des PoE-In-Ethernetanschlusses am Access Point Pin-Nummer Signalname Ethernetsignalpaar (10/100/1000BASE-T) und 56 V Gleichstromrückleitung Ethernetsignalpaar (10/100/1000BASE-T) und 56 V Gleichstrom (+) Ethernetsignalpaar (1000BASE-T) und 56 V Gleichstrom (+) Ethernetsignalpaar (1000BASE-T) und 56 V Gleichstromrückleitung Abschirmung Gehäuseerdung Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche...
  • Seite 112 Ethernetsignalpaar (1000BASE-T) und 56 V Gleichstrom (+) Ethernetsignalpaar (1000BASE-T) und 56 V Gleichstromrückleitung Schutzschirm Gehäuseerdung Der Ausgangsanschluss am Power Injector (zum AP) liefert nur 56 V Gleichstrom, wenn das Hinweis Ethernetkabel am 1550-PoE-In-Anschluss angeschlossen ist. Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche...

  • Seite 113: Konfigurieren Der Dhcp-Option 43

    Konfigurieren der DHCP-Option 43 In diesem Anhang werden die Schritte beschrieben, die durchgeführt werden müssen, um die DHCP-Option 43 auf einem DHCP-Server wie einem Cisco Catalyst Switch der Serie 3750 für die Verwendung mit Cisco Aironet Access Points für explosionsgefährdete Bereiche zu konfigurieren.

  • Seite 114: Überblick F

    Hinweis Point-Typ muss ein separater DHCP-Pool konfiguriert werden. Die Cisco Aironet Access Points der Serie 1000, 1500 und 1552 verwenden für die DHCP-Option 43 ein kommagetrenntes Zeichenfolgenformat. Andere Cisco Aironet Access Points verwenden für die DHCP-Option 43 das TLV-Format (Type-Length-Value). DHCP-Server müssen so programmiert werden, dass sie die Option gemäß...
  • Seite 115 1130, 1200, 1240, 1250, 1300, 1520 und 1550 Führen Sie die folgenden Schritte aus, um die DHCP-Option 43 für Cisco Aironet Access Points der Serie 1100, 1130, 1200, 1240, 1250, 1300, 1520 und 1550 im integrierten Cisco IOS DHCP-Server zu konfigurieren: Öffnen Sie in der Cisco IOS-CLI den Konfigurationsmodus.
  • Seite 116 Anhang F Konfigurieren der DHCP-Option 43 Konfigurieren der Option 43 für Access Points der Serie 1100, 1130, 1200, 1240, 1250, 1300, 1520 und 1550 Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche...
  • Seite 117 Neuzuweisung erforderliche Zeit erheblich verkürzt, wenn das CCKM-fähige Client-Gerät zu einem neuen Access Point wechselt. Carrier Sense Multiple Access. Ein durch die Spezifikation IEEE 802.11 CSMA definiertes Verfahren für den Wireless LAN-Medienzugang. Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche GL-1...
  • Seite 118 Eine Maßangabe des schwächsten Signals, das ein Empfänger empfangen und Empfänger- korrekt in Daten übersetzen kann. empfindlichkeit Hochfrequenz. Ein allgemeiner Begriff für funkgestützte Technologie. Das verdrahtete Ethernetnetzwerk. Infrastruktur Eine Antenne, die ihr Signal in einem Kreismuster sendet. Isotrop Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche GL-2...
  • Seite 119 802.11b-fähigen Wireless LANs für die Übertragung mit einer Rate von 2 Mbit/s verwendet wird. Root Access Point Ein Anschlusstyp, der speziell bei Cisco Aironet Funkmodulen und Antennen zum RP-TNC Einsatz kommt. Im Teil 15.203 der FCC-Bestimmungen über Geräte mit Streuspektrum sind die Antennentypen angegeben, die in Verbindung mit Übertragungseinrichtungen verwendet werden dürfen.
  • Seite 120 Pakete weitergeleitet, und dadurch wird die für die Neuzuweisung erforderliche Zeit erheblich reduziert. Wired Equivalent Privacy. Ein im 802.11-Standard definierter optionaler Sicherheitsmechanismus, durch den bei Wireless-Geräten dieselbe Verbindungsintegrität wie bei Kabelverbindungen erreicht werden soll. Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche GL-4...
  • Seite 121 WPA nutzt TKIP (Temporal Key Integrity Protocol) für den Datenschutz und 802.1X für die Verwaltung authentifizierter Schlüssel. Eine Station, die so konfiguriert ist, dass sie drahtlos mit einem Access Point Zugewiesen kommunizieren kann. Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche GL-5...
  • Seite 122 Glossar Installationsanleitung für die Cisco Aironet 1550-Serie für explosionsgefährdete Bereiche GL-6...
