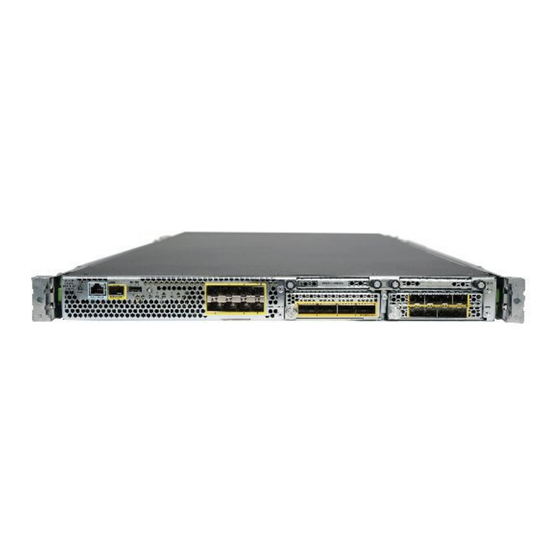

Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und
4145
Erste Veröffentlichung: 20 Juni 2019
Letzte Änderung: 19 August 2019
Americas Headquarters
Cisco Systems, Inc.
170 West Tasman Drive
San Jose, CA 95134-1706
USA
http://www.cisco.com
Tel: 408 526-4000
800 553-NETS (6387)
Fax: 408 527-0883
Werbung
Verwandte Anleitungen für Cisco Firepower 4115
Inhaltszusammenfassung für Cisco Firepower 4115
- Seite 1 Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145 Erste Veröffentlichung: 20 Juni 2019 Letzte Änderung: 19 August 2019 Americas Headquarters Cisco Systems, Inc. 170 West Tasman Drive San Jose, CA 95134-1706 http://www.cisco.com Tel: 408 526-4000 800 553-NETS (6387) Fax: 408 527-0883...
- Seite 2 Cisco verfügt über mehr als 200 Niederlassungen weltweit. Die Adressen und Telefonnummern finden Sie auf der Cisco Website unter www.cisco.com/go/offices. Cisco und das Cisco Logo sind Marken oder eingetragene Marken von Cisco und/oder Partnerunternehmen in den Vereinigten Staaten und anderen Ländern. Eine Liste der Marken von Cisco finden Sie auf folgender Website: www.cisco.com go...
- Seite 3 Netzwerkmodul 1-Gbit-SX/10-Gbit-SR/10-Gbit-LR mit Hardwareumgehung Netzstrommodule Lüftermodule Unterstützte SFP/SFP+- und QSFP-Transceiver Hardwarespezifikationen Produkt-IDs Netzkabelspezifikationen K A P I T E L 2 Vorbereitung der Installation Warnhinweise für die Installation Sicherheitshinweise Sicherheit bei Arbeiten mit Elektrizität Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 4 K A P I T E L 4 Wartung und Upgrades Installation des Netzwerkmoduls Entfernen und Austauschen des Lüftermoduls Entfernen und Austauschen der SSD Entfernen und Austauschen des Netzstrommoduls Anschließen des DC-Netzstrommoduls Befestigen Sie das Netzkabel am AC-Netzstrommodul Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 5 Die Cisco Firepower-Sicherheits-Appliance der Serie 4100 ist eine eigenständige, modulare Plattform für Security-Services. Sie ist in der Lage, mehrere Sicherheitsdienste gleichzeitig auszuführen, und daher für Rechenzentren als Multiservice-Plattform konzipiert. Die Serie umfasst die Firepower 4115, 4125 und 4145. Unter Produkt-IDs, auf Seite 27 finden Sie eine Liste der Produkt-IDs (PIDs) für die Serie 4100.
- Seite 6 Ein Gigabit-Ethernet Unterstützt 1-Gbit-SFPs (Glasfaser oder Kupfer) Serieller Port Eine RJ-45-Konsole USB-Port Ein USB 2.0 (Typ A) Netzwerk-Anschlüsse Acht feste 1-Gbit- und 10-Gbit-SFP-Ports (Ethernet 1/1 bis 1/8) SFP-Ports Acht feste 1-Gbit- und 10-Gbit-SFP-Ports Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 7 Zwei (1+1) Steckplätze (AC) für Netzstrommodule Zwei 1.100-W-AC-Netzstrommodule im 1.100-W-AC- Lieferumfang enthalten Netzstrommodul im Hot-Swap-fähig Lieferumfang enthalten Hot-Swap-fähig DC-Netzteil (optional) Zwei (1+1) Steckplätze für Netzstrommodule 950-W-DC-Netzstrommodul Hot-Swap-fähig Redundante Spannungsversorgung Lüfter Sechs Lüftermodulsteckplätze 5+1-Redundanz Hot-Swap-fähig Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 8 • In neueren Rechenzentren mit Spine/Leaf-Architektur Bereitstellung als Leaf, das ausschließlich Sicherheitsfunktionen bietet Lieferumfang Die folgende Abbildung zeigt den Lieferumfang für die Firepower 4100. Beachten Sie, dass dieser jedoch variieren und Ihr Paket mehr oder weniger Artikel enthalten kann. Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 9 (optional; bei Bestellung von Halteklammern in separatem Paket). Zwei Gleitschienen-Verriegelungshalterungen Zwei 10-32 x 0,375-Zoll-Schrauben zur Befestigung der Erdungsklemme Eine Erdungsklemme 6 AWG, rechtwinklig, 10 Zwei Kabelmanagement-Halteklammern Stifte optional; in separatem Paket, sofern bestellt Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 10 Die Seriennummer für das Firepower 4100-Chassis befindet sich auf der herausnehmbaren Anlagenkarte auf der Vorderseite. Abbildung 3: Seriennummer auf dem 4100-Chassis Sie können auch weitere Modellinformationen auf der Konformitätskennzeichnung ablesen, die sich auf der Unterseite des Chassis befindet. Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 11 USB 2.0-Port (Typ A) Acht feste SFP+-Ports (1 Gb/10 Gb) (im Netzwerkmodul-Steckplatz 1) Ethernet 1/1 bis 1/8 (von oben nach unten und von links nach rechts beschriftet) SSD 1 SSD 2 Betriebsanzeige-LED Locator-LED Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 12 System bootet. Netzwerkausfall. • Grün: Das System hat die Startdiagnose • Grün: Verbindung aktiv. durchlaufen. • Grün blinkend: Netzwerkaktivität • Gelb: Die Startdiagnose ist fehlgeschlagen. • Gelb blinkend: Alarm; Startdiagnose wird ausgeführt. Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 13 • Grün: Verbindung aktiv. • Grün blinkend: Netzwerkaktivität Rückseite Die folgende Abbildung zeigt die Rückseite der Firepower 4100. Abbildung 7: Rückseite der Firepower 4100 Ein-/Aus-Schalter Netzstrommodul 1 Netzstrommodul 2 Lüftermodul 1 Lüftermodul 2 Lüftermodul 3 Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 14 Firepower-Netzwerkmodule werden in die Vorderseite des Chassis gesteckt. Weitere Informationen • Unter 10-Gbit-Netzwerkmodul, auf Seite 11 finden Sie eine Beschreibung des 10-GB-Netzwerkmoduls. • Unter 40-Gbit-Netzwerkmodul, auf Seite 12 finden Sie eine Beschreibung des 40-GB-Netzwerkmoduls. Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 15 Sie können vier Kupfer-SFP in der oberen Port-Reihe oder in der unteren Port-Reihe anschließen. Beide Zeilen können wegen des Zeilenabstands der Ports nicht gleichzeitig ausgefüllt werden. Abbildung 8: FPR4K-nm-8X10G Unverlierbare Schraube/Halterung Ethernet X/1 Ethernet X/3 Ethernet X/5 Ethernet X/7 Ethernet X/2 Ethernet X/4 Ethernet X/6 Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 16 Das FPR4K-NM-4X40G ist NEBS-konform. Abbildung 9: FPR4K-NM-4X40G Unverlierbare Schraube/Halterung Netzwerkaktivitäts-LEDs • Aus: Keine Verbindung oder Port wird nicht verwendet. • Gelb: Keine Verbindung oder Netzwerkausfall. • Grün: Verbindung aktiv. • Grün blinkend: Netzwerkaktivität Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 17 Verbinden Sie die Kabel für jedes Netzwerksegment, das Sie inline überwachen möchten, mit Schnittstellenpaaren. • Inline mit Hardwareumgehungsschnittstellen: Verbindung eines gekoppelten Schnittstellensatzes mit Hardwareumgehung Verbinden Sie die Kabel für jedes Netzwerksegment, das Sie inline mit Fail-Open konfigurieren möchten, mit dem gekoppelten Schnittstellensatz. Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 18 Die folgende Abbildung zeigt die Vorderseite des 1-Gbit-Netzwerkmoduls mit Hardwareumgehung (FPR4K-NM-8X1G-F). Koppeln Sie die Ports 1 und 2, 3 und 4, 5 und 6 sowie 7 und 8, um einen gekoppelten Schnittstellensatz mit Hardwareumgehung zu bilden. Abbildung 10: FPR-NM-8X1G-F Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 19 (FPR4K-NM-2X40G-F). Das FPR4K-NM-2X40G-F ist ein einfachbreites Modul, das den Austausch im laufenden Betrieb nicht unterstützt. Diese beiden Ports sind von links nach rechts nummeriert. Koppeln Sie die beiden Ports, um einen gekoppelten Schnittstellensatz mit Hardwareumgehung zu bilden. Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 20 Die folgende Tabelle beschreibt die erforderlichen Kabelspezifikationen, um die Einfügedämpfung so gering wie möglich zu halten. Tabelle 2: Kabelspezifikationen für 40-Gbit-BASE-SR Schnittstelle Unterstütztes Kabel Ethernet 40GBase-SR4 50 µm Kerndurchmesser 850 nm Wellenlänge 2000/4700 (OM3/4) modale Bandbreite (MHz*km) Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 21 Koppeln Sie die Ports 1 und 2, 3 und 4 sowie 5 und 6, um einen gekoppelten Schnittstellensatz mit Hardwareumgehung zu bilden. Abbildung 12: FPR4K-NM-6X1SX-F, FPR4K-NM-6X10SR-F, FPR4K-NM-6X10LR-F Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 22 Kabelinstallation und -leistung überprüfen. Tabelle 4: 1-Gbit-SX-Netzwerkmodul (FPR4K-NM-6X1SX-F) Betriebsmodus Typisch Maximum Einfügedämpfung Normal 0,9 dB 1,4 dB Hardwareumgehung 1,2 dB 1,7 dB Kerndurchmesser (µm) Modale Bandbreite Kabellänge (MHz/km) Hinweis IEEE-Standard ist die halbe Kabellänge vorgegeben. Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 23 Einfügedämpfung Normal 1,2 dB 1,6 dB Hardwareumgehung 1,5 dB 1,9 dB Kerndurchmesser (µm) Modale Bandbreite Kabellänge (MHz/km) Hinweis IEEE-Standard ist die halbe Kabellänge vorgegeben. Kabellänge und G.652 Einzelner Modus 5 km Betriebsabstand Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 24 Kapazitäten der Netzstrommodule. Unter Hardwarespezifikationen, auf Seite 26 finden Sie den Leistungsbedarf des Systems. Maximale Ausgangsleistung 1100 W Häufigkeit 50 bis 60 Hz Redundanz 1+1-Redundanz Wirkungsgrad (bei 50 % Last) 92 % Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 25 Die folgende Abbildung zeigt die zweifarbigen LEDs des Netzteils. Die LEDs befinden sich oben rechts an der Seite. Abbildung 13: Netzstrommodul LEDs Gelbe FAIL-LED Grüne OK-LED Die folgende Tabelle enthält eine Beschreibung der Netzstrommodul-LEDs und ihrer Status. Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 26 FAN6. Unter Entfernen und Austauschen des Lüftermoduls, auf Seite 54 finden Sie die Vorgehensweise für den Ausbau und den Austausch des Lüftermoduls. In der folgenden Abbildung ist die Position der Lüfter-LED dargestellt. Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 27 Ports frei von Staub und Schmutz. Bewahren Sie ungenutzte Transceiver zum Schutz vor elektrostatischer Entladung in der Verpackung auf, in der sie versendet wurden. Die folgende Abbildung zeigt ein Beispiel für einen SFP-Transceiver. Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 28 Überblick Unterstützte SFP/SFP+- und QSFP-Transceiver Abbildung 15: SFP Staubschutzkappe Verschluss Optischer Anschluss (Empfangen) Optischer Anschluss (Senden) In der folgenden Tabelle werden die von Cisco unterstützten Transceiver aufgelistet. Tabelle 10: Unterstützte Cisco SFP/SFP+-Transceiver Typ der optischen Verbindung 1G-SX GLC-SX-MMD 1G-LH/LX GLC-LH-SMD...
- Seite 29 40-G Kupfer A, 7 m, 10 m QSFP-H40G-ACU 40-G-4X10-G Kupfer A, 7 m, 10 m QSFP-4X10G-AC 40-G-AOC, 1 m, 2 m, 3 m, 5 m, 7 m, 10 m, 15 m QSFP-H40G-AOC Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 30 Ruhezustand: maximal 4.570 m (15.000 ft) 0 bis 3.962 m (13.000 ft) NEBS-Höhe bei Betrieb Nur Firepower 4125 Schalldruck 63 dBa (typisch) 74 dBa (maximal) Erklärte Schallleistung 76 dB (typisch) 87 dB (maximal) Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 31 Cisco Firepower 4145 NGIPS-Appliance, 1 HE, zwei Netzwerkmodulschächte FPR4K-ACC-Kit2 Firepower-Hardwarezubehör-Kit mit Rackhalterungen und Kabeln FPR4K-ACC-KIT2= Firepower-Hardwarezubehör-Kit mit Rackhalterungen und Kabeln (Ersatzteil) FPR4K-S-FAN Lüfter FPR4K-S-FAN= Lüfter (Ersatzteil) FPR4K-NM-2X40G-F 40-Gbit-SR-Netzwerkmodul mit Hardwareumgehung und 2 Ports Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 32 Platzhalter für einen leeren Steckplatz eines Netzwerkmoduls (Ersatzteil) FPR4K-PSU-BLANK Platzhalter für einen leeren Steckplatz des Chassisnetzteils FPR4K-PSU-BLANK= Platzhalter für einen leeren Steckplatz des Chassisnetzteils (Ersatzteil) FPR4K-PWR-AC-1100 1.100-W-AC-Netzteil FPR4K-PWR-AC-1100- 1.100-W-AC-Netzteil (Ersatzteil) FPR4K-PWR-DC-950 950-W-DC-Netzteil Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 33 Argentinien, Brasilien und Japan ausgeliefert werden, muss das jeweilige Netzkabel zusammen mit dem System bestellt werden. Hinweis Es werden nur die genehmigten Netzkabel oder Jumper-Netzkabel unterstützt, die mit der Sicherheits-Appliance ausgeliefert werden. Folgende Netzkabel werden unterstützt. Abbildung 16: Argentinien CAB-9K10A-AR Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 34 Abbildung 18: Brasilien CAB-250V-10A-BR Stecker: EL223 (NBR 14136) Kabelnennwerte: 10 A, 250 V Steckverbinder: EL 701B (EN 60320/C13) Abbildung 19: Brasilien PWR-CORD-G2A-BZ Stecker: NBR 14136 Kabelnennwerte: 10 A, 250 V Steckverbinder: IEC 60320-C13 Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 35 Steckverbinder: IEC 60320-C15 Abbildung 21: Dänemark CAB-TA-DN Stecker: DK3 Kabelnennwerte: 10 A, 250 V Steckverbinder: IEC 60320-C13 Abbildung 22: Europa CAB-AC-EUR Stecker: CEE 7/7 Kabelnennwerte: 10 A, 250 V Steckverbinder: IEC 60320-C15 Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 36 Steckverbinder: IEC 60320-C13 Abbildung 24: Israel: CAB-250V-10A-IS Stecker: SI-32 Kabelnennwerte: 10 A, 250 V Steckverbinder: IEC 60320-C13 Abbildung 25: Italien: CAB-9K10A-IT Stecker: CEI 23-16/VII Kabelnennwerte: 10 A, 250 V Steckverbinder: IEC 60320-C15 Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 37 Steckverbinder: IEC 60320-C19 Abbildung 27: Japan CAB-L620P-C13-JPN Stecker: NEMA L6-20P Kabelnennwerte: 15 A, 250 V Steckverbinder: IEC 60320-C13 Abbildung 28: Japan CAB-TA-JP Stecker: NEMA5-15P/JIS 8303 Kabelnennwerte: 12 A, 125 V Steckverbinder: IEC 60320-C15 Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 38 Steckverbinder: IEC 60320-C15 Abbildung 30: Saudi-Arabien ATA187PWRCORD-SAUD Stecker: BS1363A/SS145 Kabelnennwerte: 10 A, 250 V Steckverbinder: IEC 60320-C13 Abbildung 31: Südafrika CAB-9K10A-SA Stecker: SABS 164 Kabelnennwerte: 10 A, 250 V Steckverbinder: IEC 60320-C15 Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 39 Steckverbinder: IEC 60320-C15 Abbildung 33: Taiwan CAB-9K10A-TWN Stecker: CNS10917-2 Kabelnennwerte: 10 A, 125 V Steckverbinder: IEC 60320-C15 Abbildung 34: Vereinigtes Königreich CP-PWR-CORD-UK Stecker: BS1363A/SS145 Kabelnennwerte: 10 A, 250 V Steckverbinder: IEC 60320-C13 Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 40 Überblick Netzkabelspezifikationen Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 41 Warnung Erklärung 1028 – Mehr als eine Stromzufuhr Dieses Gerät kann mit mehr als einer Stromzufuhr verbunden sein. Um sicherzustellen, dass der Einheit kein Strom zugeführt wird, müssen alle Anschlüsse entfernt werden. Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 42 Bevor Sie an Geräten arbeiten, die mit Stromleitungen verbunden sind, legen Sie Ihren Schmuck ab (einschließlich Ringe, Halsketten und Uhren). Metallobjekte erhitzen sich bei der Verbindung mit Strom und Masse und können schwere Verbrennungen verursachen, oder das Metall kann mit den Terminals verschmelzen. Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 43 Die Installation des Geräts muss in Übereinstimmung mit den örtlichen und nationalen elektrischen Richtlinien und Bestimmungen erfolgen, um die Stromschlag- und Brandgefahr zu minimieren. Warnung Erklärung 19 – Warnung TN-Spannungsversorgung Das Gerät ist mit TN-Stromversorgungssystemen kompatibel. Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 44 Zustand des Opfers einzuschätzen, und holen Sie dann Hilfe. • Bestimmen Sie, ob die Person Mund-zu-Mund-Beatmung oder eine Herzmassage benötigt; ergreifen Sie dann die geeigneten Maßnahmen. • Verwenden Sie das Chassis mit der angegebenen Spannung und wie im Benutzerhandbuch angegeben. Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 45 • Beachten Sie immer die Vorgehensweisen zur Vermeidung von Schäden durch elektrostatische Entladung, um eine Beschädigung der Geräte zu vermeiden. Schäden durch elektrostatische Entladung können zu einem sofortigen oder temporären Geräteausfall führen. Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 46 • Leitbleche können dazu beitragen, Abluft von der Ansaugluft zu trennen, was auch die Kühlluftzirkulation durch das Chassis verbessert. Die beste Platzierung der Leitbleche hängt von den Luftstrommustern im Rack ab. Probieren Sie verschiedene Varianten aus, um die beste Position für die Leitbleche zu finden. Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 47 • Rechnungsnummer des Versenders (siehe Lieferschein) • Modell- und Seriennummer des beschädigten Geräts • Beschreibung des Schadens • Auswirkungen von Schäden auf die Installation Rackmontage des Chassis Beachten Sie die folgenden Warnhinweise: Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 48 Sie Racks ohne interne Hindernisse zwischen den Schienen, um die Installation von Gleitschienen zu erleichtern. Schritt 1 Befestigen Sie eine Rackmontage-Halterung an jeder Seite des Chassis mit den sechs 8-32 x 0,375-Zoll-Kreuzschlitzschrauben, die im Zubehör-Kit enthalten sind. Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 49 Befestigen Sie die Innenschiene mithilfe der M3x6-Schraube an der Seite des Chassis. e) Installieren Sie die zweite Innenschiene an der gegenüberliegenden Seite des Chassis und sichern Sie sie mit der anderen M3X6-mm-Schraube. Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 50 öffnen. Abbildung 37: Vorderer Sicherungsmechanismus im Inneren der Vorderseite Vordere Montagestifte Sicherungsplatte in nach hinten gezogener und geöffneter Position illustriert Geeignet für quadratische Steckplätze, Hinweis 7,1 mm große Löchern und 10-32-Gewindelöcher Rack-Säule Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 51 Schieben Sie den Verriegelungsbügel zur Rückseite der beiden Innenschienen und schieben Sie anschließend das Chassis weiter in das Rack, bis die Montagehalterungen auf die Vorderseite der Laufschiene treffen. Abbildung 38: Verriegelungsbügel der Innenschiene Verriegelungsbügel der Innenschiene Innenschiene an Chassis angebracht An Racksäule befestigte Außenschiene Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 52 NRTL-gelistet sein. Außerdem muss ein Kupferleiter (Drähte) verwendet werden. Der Kupferleiter muss die NEC-Anforderungen für Strombelastbarkeit erfüllen. Vorbereitungen • Sie benötigen die folgenden Gegenstände, die Sie selbst bereitstellen: • Abisolierwerkzeug • Crimpzange • Erdungskabel Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 53 Präparieren Sie das andere Ende des Erdungskabels und verbinden Sie es mit einem geeigneten Erdungspunkt an Ihrem Standort, um eine angemessene Erdung zu gewährleisten. Nächste Maßnahme Installieren Sie die Kabel gemäß ihrer Standard-Softwarekonfiguration, wie im Leitfaden zu den ersten Schritten für Ihre Version beschrieben. Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 54 Rackmontage des Chassis Erdung des Chassis Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 55 System nur, wenn alle Karten, Frontplatten, Frontabdeckungen und hinteren Abdeckungen installiert sind. Warnung Erklärung 1030 – Installation des Geräts Das Installieren, Ersetzen oder Warten dieses Geräts sollte ausschließlich geschultem, qualifiziertem Personal gestattet werden. Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 56 „Bestätigen eines Sicherheitsmoduls/einer Sicherheits-Engine“ im Konfigurationsleitfaden für den Cisco FXOS Firepower-Chassis Manager. Schritt 1 Gehen Sie wie folgt vor, um ein neues Netzwerkmodul zum ersten Mal in einem leeren Steckplatz zu installieren: Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 57 Staub in das Chassis eindringt. Andernfalls installieren Sie ein anderes Netzwerkmodul. Schritt 4 Um ein Netzwerkmodul auszutauschen, halten Sie das Netzwerkmodul vor den Netzwerkmodulsteckplatz auf der rechten Seite des Chassis und ziehen Sie den Griff des Netzwerkmoduls heraus. Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 58 Das Installieren, Ersetzen oder Warten dieses Geräts sollte ausschließlich geschultem, qualifiziertem Personal gestattet werden. Warnung Erklärung 1040 – Entsorgung des Produkts Die Entsorgung dieses Produkts sollte gemäß allen Bestimmungen und Gesetzen des Landes erfolgen. Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 59 Drücken Sie den Griff, um die Verriegelungen auf der linken und rechten Seite des Lüftermoduls zu lösen. Schritt 3 Ziehen Sie das Lüftermodul aus dem Chassis. Abbildung 41: Entfernen Sie das Lüftermodul Schritt 4 Um ein Lüftermodul auszutauschen, halten Sie das Lüftermodul vor den Lüftersteckplatz. Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 60 Die Entsorgung dieses Produkts sollte gemäß allen Bestimmungen und Gesetzen des Landes erfolgen. Warnung Erklärung 1073 – Keine vom Benutzer zu wartenden Teile Innen befinden sich keine zu wartenden Teile. Um Stromschlaggefahr zu vermeiden, öffnen Sie das Gerät nicht. Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 61 Schritt 3 Wenn Sie eine SSD entfernen möchten, sehen Sie auf die Vorderseite des Chassis, lösen Sie die zwei unverlierbaren Schrauben an der SSD und ziehen Sie sie sanft aus dem Chassis heraus. Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 62 Falls Litzen erforderlich sind, verwenden Sie zulässige Kabelabschlüsse, wie Closed-Loop oder Gabelkabelschuhe mit nach oben ausgerichteten Ösen. Diese Abschlüsse müssen die richtige Größe für die Drähte haben und sowohl die Isolierung und als auch den Leiter festklemmen. Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 63 Die Entsorgung dieses Produkts sollte gemäß allen Bestimmungen und Gesetzen des Landes erfolgen. Warnung Erklärung 1045 – Kurzschlusssicherung Dieses Produkt muss im Rahmen der Gebäudeinstallation mit einer Kurzschlusssicherung (Überstromschutz) versehen sein. Installieren Sie es nur in Übereinstimmung mit den nationalen und lokalen Verkabelungsvorschriften. Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 64 Drücken Sie auf die Verriegelung unten rechts am Netzteil, um das Netzteil zu lösen. Schritt 3 Legen Sie Ihre andere Hand unter das Netzstrommodul, um es zu stützen, während Sie es aus dem Chassis ziehen. Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 65 Überprüfen Sie mit einem Blick auf die zugehörige LED, ob das Netzstrommodul ordnungsgemäß funktioniert. Unter Netzstrommodule, auf Seite 20 finden Sie eine Beschreibung der LEDs des Netzstrommoduls. Anschließen des DC-Netzstrommoduls Beachten Sie die folgenden Warnhinweise: Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 66 Warnung Erklärung 1028 – Mehr als eine Stromzufuhr Dieses Gerät kann mit mehr als einer Stromzufuhr verbunden sein. Um sicherzustellen, dass der Einheit kein Strom zugeführt wird, müssen alle Anschlüsse entfernt werden. Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 67 Anschlüsse nicht in Betrieb sind. Stellen Sie sicher, dass nicht isolierte Leiter nicht zugänglich sind, wenn die Abdeckung angebracht ist. Jedes DC-Eingangsspannungskabel wird an der PDU durch eine Kabellasche angeschlossen, wie in der folgenden Abbildung dargestellt. Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 68 Kabelstärke 10 aufweisen, und die Kabellängen sollten nicht mehr als 10 Prozent abweichen. • Benötigte Werkzeuge: • Kreuzschlitzschraubenzieher • 10-mm-Schrauben- oder -Steckschlüssel • Steckverbinder und Leiter für den DC-Stromkreis (oder Stromkreise) Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 69 Um das Kabel-Management zu vereinfachen, stecken Sie zuerst das negative Anschlusskabel ein. Setzen Sie die Erdungsklemme mit dem Kabel in der folgenden Reihenfolge wieder ein: Anschlussklemme, dann die Schraube mit der Sicherungsunterlegscheibe. Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 70 Abbildung 48: Ziehen Sie die M5-Schrauben fest Schritt 9 Ersetzen Sie die Kunststoff-Abdeckung der Klemmleiste. Die Plastikabdeckung ist geschlitzt und passt genau über die Klemmleiste. Diese Abdeckung sollte immer vorhanden sein, wenn Spannung an den Anschlüssen angelegt wird. Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 71 Kabelbinder mit dem Artesyn-Netzstrommodul. Die schwarze Schelle kann bei beiden Ausführungen verwendet werden. Siehe Abbildungen unten. Beachten Sie die folgenden Warnhinweise: Warnung Erklärung 1030 – Installation des Geräts Das Installieren, Ersetzen oder Warten dieses Geräts sollte ausschließlich geschultem, qualifiziertem Personal gestattet werden. Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 72 Schieben Sie den Kabelbinder mit der Schellenseite nach oben hinein, bis er vollständig einrastet. Vorsicht Vergewissern Sie sich, ob Sie die richtige Position gefunden haben, da Sie den Kabelbinder nach der Installation nicht mehr vom Netzstrommodul entfernen können, ohne den Kabelbinder zu beschädigen. Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 73 Vergewissern Sie sich, dass die Schelle korrekt in die Ummantelung passt. d) Passen Sie die Lage der Schelle am Kabelbinder an, sodass die Schelle fest auf dem vorderen Teil der Ummantelung aufliegt und das Netzkabel nicht durch leichtes Ziehen herausgezogen werden kann. Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
- Seite 74 Wenn Sie das Netzkabel herausziehen müssen, drücken Sie die Verriegelungslasche an der Schelle, damit sich die ringförmigen Zähne lösen, und die Schelle öffnet sich. Anschließend können Sie die Schelle vom Netzkabel entfernen. Hardwareinstallationsanleitung für Cisco Firepower 4115, 4125 und 4145...
