- Seite 1 Hardwareinstallationsanleitung für Cisco Firepower 1010 Erste Veröffentlichung: 24. Juli 2019 Letzte Änderung: 11. August 2019 Americas Headquarters Cisco Systems, Inc. 170 West Tasman Drive San Jose, CA 95134-1706 http://www.cisco.com Tel: 408 526-4000 800 553-NETS (6387) Fax: 408 527-0883...
- Seite 2 Cisco verfügt über mehr als 200 Niederlassungen weltweit. Die Adressen und Telefonnummern finden Sie auf der Cisco Website unter www.cisco.com/go/offices. Cisco und das Cisco Logo sind Marken oder eingetragene Marken von Cisco und/oder Partnerunternehmen in den Vereinigten Staaten und anderen Ländern. Eine Liste der Marken von trademarks.
-
Seite 3: Inhaltsverzeichnis
Vermeidung von Schäden durch ESD Standortumgebung Standortbezogene Überlegungen Überlegungen zur Spannungsversorgung Überlegungen zur Rack-Konfiguration K A P I T E L 3 Montage des Chassis Auspacken und Prüfen des Chassis Schreibtischmontage des Chassis Wandmontage des Chassis Hardwareinstallationsanleitung für Cisco Firepower 1010... - Seite 4 Rackmontage des Chassis K A P I T E L 4 Verbinden mit dem Konsolen-Port Anschließen des Konsolen-Ports mithilfe von Microsoft Windows Anschließen des Konsolen-Ports mithilfe von Mac OS X Anschließen des Konsolen-Ports mithilfe von Linux Hardwareinstallationsanleitung für Cisco Firepower 1010...
-
Seite 5: Überblick
Die Cisco Firepower 1010 Security-Appliance ist ein NGFW-Desktop-Produkt der Cisco Firepower-Gerätefamilie mit PoE+- und L2-Switch-Unterstützung. Hinweis Die PoE+- und L2-Switch-Funktionen werden in einer zukünftigen Software-Version unterstützt. Die Firepower 1010 unterstützt die Cisco Firepower-Software-Version 6.4 und höher. Weitere Informationen finden Sie im Cisco Firepower-Kompatibilitätsleitfaden. Dieser enthält Informationen zur Kompatibilität der Software und Hardware jeder unterstützten Cisco Firepower-Version, einschließlich Anforderungen an... - Seite 6 Überblick Merkmale Abbildung 1: Firepower 1010 In der folgenden Tabelle sind die Merkmale der Firepower 1010 aufgelistet. Tabelle 1: Merkmale der Firepower 1010 Merkmal Beschreibung Formfaktor 1 HE Montage Montage auf dem Schreibtisch Wandhalterung (Cisco Teilenummer 69-100647-01) Rack-Halterung (Cisco Teilenummer 69-100648-01) Luftstromführung...
- Seite 7 Der Flash-Speicher wird jedoch nicht gelöscht, und es werden keine Dateien entfernt. Netzschalter Nein Zum Herunterfahren der Firepower 1010 muss das Netzteil entfernt werden. Informationen zum ordnungsgemäßen Herunterfahren der Firepower 1010 Hinweis finden Sie im Thema zum Ausschalten des Geräts für FDM und FMC im Leitfaden zu den ersten Schritten mit der Cisco Firepower 1010.
- Seite 8 Konsolen-Ports Die Firepower 1010 verfügt über zwei externe Konsolen-Ports, einen Standard-RJ-45-Port und einen seriellen USB-Mini-B-Port. Es kann jeweils nur ein Konsolen-Port aktiv sein. Der RJ-45-Port wird deaktiviert, wenn ein Kabel an den USB-Konsolen-Port angeschlossen wird. Wird das USB-Kabel hingegen wieder vom USB-Port getrennt, wird der Port RJ-45 aktiviert.
-
Seite 9: Lieferumfang
FAT-32 zu formatieren und erneut als disk1 zu mounten. Dabei können jedoch möglicherweise Daten verloren gehen. Lieferumfang Die folgende Abbildung zeigt den Lieferumfang für die Firepower 1010. Beachten Sie, dass dieser jedoch variieren und Ihr Paket mehr oder weniger Artikel enthalten kann. Abbildung 2: Lieferumfang für die Firepower 1010... -
Seite 10: Seriennummer - Position

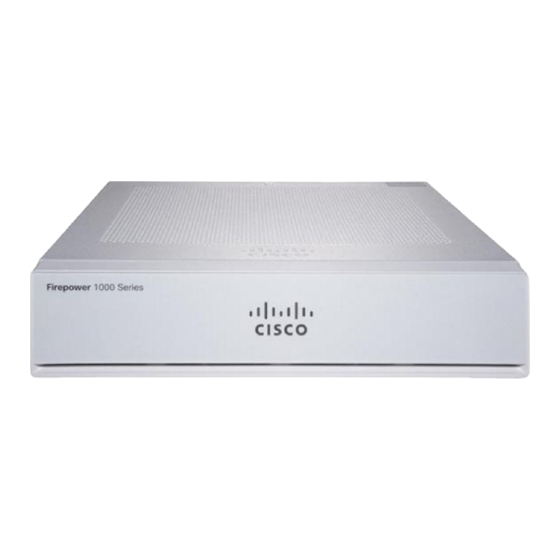

Unterseite des Chassis befindet. Die folgende Abbildung zeigt beispielhaft eine Konformitätskennzeichnung. Abbildung 3: Konformitätskennzeichnung auf dem Firepower-Chassis Vorderseite Die folgende Abbildung zeigt die Vorderseite der Firepower 1010. Beachten Sie, dass sich auf der Vorderseite keine Anschlüsse oder LEDs befinden. Abbildung 4: Vorderseite der Firepower 1010 Rückseite Die folgende Abbildung zeigt die Rückseite der Firepower 1010. -
Seite 11: Status-Leds
Überblick Status-LEDs Abbildung 5: Rückseite der Firepower 1010 Status-LEDs Management-Port Schlitz für Sicherheitsschloss Netzkabelsteckdose Netzwerk-Datenports Konsolen-Port USB-Mini-B-Port USB-Port (Typ A) Reset-Taste Gummifüße Status-LEDs Auf der Rückseite des Chassis befinden sich die LEDs am linken oberen Rand (auf der Vorderseite des Chassis befinden sie sich in der rechten hinteren Ecke des oberen Rands). - Seite 12 Stromversorgungs-, Status- und Aktivitäts-LED auf der Rückseite des Chassis Aktivitäts-LED auf der Oberseite des Chassis Die folgende Abbildung zeigt alle LEDs auf der Rückseite und beschreibt deren Status. Abbildung 7: LEDs auf der Rückseite der Firepower 1010 Stromversorgung Status Netzteilstatus: Systembetriebsstatus: •...
-
Seite 13: Hardwarespezifikationen
• Grün blinkend: dreimal schnell = 1000 Mbit/s. Hardwarespezifikationen In der folgenden Tabelle sind die Hardwarespezifikationen für die Firepower 1010 aufgelistet. Tabelle 2: Hardwarespezifikationen für die Firepower 1010 Abmessungen (H x B x T) 4,62 x 19,94 x 20,50 cm (1,82" x 7,85" x 8,07") -
Seite 14: Produkt-Ids
0 dBa Produkt-IDs In der folgenden Tabelle sind alle vor Ort austauschbaren PIDs für die Firepower 1010 aufgelistet. Diese Ersatzkomponenten können Sie bestellen und selbst austauschen. Wenn interne Komponenten ausfallen, müssen Sie das gesamte Chassis zurücksenden. Verwenden Sie den Befehl show inventory in der... - Seite 15 Kabelnennwerte: 2,5 A, 250 V Steckverbinder: IEC 60320/C5 Abbildung 9: Australien (CAB-AC-C5-AUS) Stecker: AUS 10S3 Kabelnennwerte: 2,5 A, 250 V Steckverbinder: IEC 60320/C5 Abbildung 10: Brasilien (CAB-AC-C5-BRA) Stecker: NBR 14136 Kabelnennwerte: 2,5 A, 250 V Steckverbinder: IEC 60320/C5 Hardwareinstallationsanleitung für Cisco Firepower 1010...
- Seite 16 Kabelnennwerte: 2,5 A, 125 V Steckverbinder: IEC 60320/C5 Abbildung 12: China (CAB-AC-C5-CHI) Stecker: GB 2099.1 Kabelnennwerte: 2,5 A, 250 V Steckverbinder: IEC 60320/C5 Abbildung 13: Europa (CAB-AC-C5-EUR) Stecker: CEE 7 VII Kabelnennwerte: 2,5 A, 250 V Steckverbinder: IEC 60320/C5 Hardwareinstallationsanleitung für Cisco Firepower 1010...
- Seite 17 Kabelnennwerte: 2,5 A, 250 V Steckverbinder: IEC 60320/C5 Abbildung 15: Italien (CAB-AC-C5-ITA) Stecker: CEI 23-06/VII Kabelnennwerte: 2,5 A, 250 V Steckverbinder: IEC 60320/C5 Abbildung 16: Japan (CAB-AC-C5-JAP) Stecker: JIS C8303 Kabelnennwerte: 3 A, 125 V Steckverbinder: IEC 60320/C5 Hardwareinstallationsanleitung für Cisco Firepower 1010...
- Seite 18 Kabelnennwert: 3,0 A, 250 V Steckverbinder: IEC 60320/C5 Abbildung 18: Südafrika (CAB-AC-C5-SAF) Stecker: SABS 164-1 Kabelnennwerte: 2,5 A, 250 V Steckverbinder: IEC 60320/C5 Abbildung 19: Schweiz (CAB-AC-C5-SWI) Stecker: SEV 1011 Kabelnennwerte: 2,5 A, 250 V Steckverbinder: IEC 60320/C5 Hardwareinstallationsanleitung für Cisco Firepower 1010...
- Seite 19 Überblick Netzkabelspezifikationen Abbildung 20: Taiwan (CAB-AC-C5-TWN) Stecker: CNS 10917-2 Kabelnennwerte: 2,5 A, 125 V Steckverbinder: IEC 60320/C5 Abbildung 21: Großbritannien (CAB-AC-C5-UK) Stecker: BS1363A/SS145 Kabelnennwerte: 2,5 A, 250 V Steckverbinder: IEC 60320/C5 Hardwareinstallationsanleitung für Cisco Firepower 1010...
- Seite 20 Überblick Netzkabelspezifikationen Hardwareinstallationsanleitung für Cisco Firepower 1010...
-
Seite 21: Vorbereitung Der Installation
Anweisung 12 – Warnhinweis zum Trennen der Spannungsversorgung Bevor Sie an einem Chassis oder in der Nähe von Netzteilen arbeiten, ziehen Sie von AC-Geräten das Netzkabel ab, oder trennen Sie bei DC-Geräten die Stromversorgung am Leitungsschutzschalter. Hardwareinstallationsanleitung für Cisco Firepower 1010... - Seite 22 Zur Vermeidung von Stromschlägen sollten Sie keine Sicherheitskleinspannungs-Schaltkreise (SELV) an Telefonnetz-Schaltkreise (TNV) anschließen. LAN-Ports verfügen über SELV-Schaltkreise, WAN-Ports über TNV-Schaltkreise. In manchen Fällen verwenden sowohl LAN- als auch WAN-Ports RJ-45-Stecker. Gehen Sie beim Anschluss von Kabeln vorsichtig vor. Hardwareinstallationsanleitung für Cisco Firepower 1010...
- Seite 23 Erklärung 1074 – Übereinstimmung mit örtlichen und nationalen elektrischen Richtlinien und Bestimmungen Die Installation des Geräts muss in Übereinstimmung mit den örtlichen und nationalen elektrischen Richtlinien und Bestimmungen erfolgen, um die Stromschlag- und Brandgefahr zu minimieren. Hardwareinstallationsanleitung für Cisco Firepower 1010...
-
Seite 24: Positionieren Des Chassis
• Legen Sie Ihre Werkzeuge nicht in Gangflächen ab, wo Sie oder andere darüber stolpern könnten. • Tragen Sie keine losen Kleidungsstücke oder Schmuck, wie Ohrringe, Armbänder oder Halsketten, die sich im Chassis verfangen könnten. • Tragen Sie bei Arbeiten unter Bedingungen, die möglicherweise die Augen gefährden, eine Schutzbrille. Hardwareinstallationsanleitung für Cisco Firepower 1010... -
Seite 25: Sicherheit Bei Arbeiten Mit Elektrizität
Vorschriften entsprechen. Vermeidung von Schäden durch ESD ESD tritt auf, wenn elektronische Komponenten nicht ordnungsgemäß genutzt werden. Dadurch können Geräte und elektrische Schaltkreise beschädigt werden und einen temporären oder vollständigen Ausfall Ihrer Geräte verursachen. Hardwareinstallationsanleitung für Cisco Firepower 1010... -
Seite 26: Standortumgebung
Kaltluftstrom an den internen Komponenten unterbrochen oder verringert werden kann. • Beachten Sie immer die Vorgehensweisen zur Vermeidung von Schäden durch elektrostatische Entladung, um eine Beschädigung der Geräte zu vermeiden. Schäden durch elektrostatische Entladung können zu einem sofortigen oder temporären Geräteausfall führen. Hardwareinstallationsanleitung für Cisco Firepower 1010... -
Seite 27: Überlegungen Zur Spannungsversorgung
• Leitbleche können dazu beitragen, Abluft von der Ansaugluft zu trennen, was auch die Kühlluftzirkulation durch das Chassis verbessert. Die beste Platzierung der Leitbleche hängt von den Luftstrommustern im Rack ab. Probieren Sie verschiedene Varianten aus, um die beste Position für die Leitbleche zu finden. Hardwareinstallationsanleitung für Cisco Firepower 1010... - Seite 28 Vorbereitung der Installation Überlegungen zur Rack-Konfiguration Hardwareinstallationsanleitung für Cisco Firepower 1010...
-
Seite 29: Montage Des Chassis
Überprüfen Sie die Lieferung auf Schäden und melden Sie etwaige Unstimmigkeiten oder Schäden bei Ihrem Kundenservicemitarbeiter. Halten Sie hierzu bitte folgende Informationen bereit: • Rechnungsnummer des Versenders (siehe Lieferschein) • Modell- und Seriennummer des beschädigten Geräts • Beschreibung des Schadens • Auswirkungen von Schäden auf die Installation Hardwareinstallationsanleitung für Cisco Firepower 1010... -
Seite 30: Schreibtischmontage Des Chassis
Schritt 2 Markieren Sie die Positionen für die beiden Befestigungsschrauben mit Bleistift, Lineal und Wasserwaage. Sie können die Halterung für die Wandmontage selbst verwenden, um entweder die oberen Löcher oder die seitlichen Löcher zu markieren. Hardwareinstallationsanleitung für Cisco Firepower 1010... - Seite 31 Abbildung 23: Halterung für Wandmontage Vertikale Montage Horizontale Montage Schritt 3 Befestigen Sie die Halterung für die Wandmontage am Chassis mithilfe der drei M3,0 x 6 mmL Schrauben, die zum Lieferumfang des Kits gehört haben. Hardwareinstallationsanleitung für Cisco Firepower 1010...
- Seite 32 Abbildung 24: Anbringen der Halterung für die Wandmontage am Chassis Schritt 4 Verwenden Sie die beiden von Cisco bereitgestellten Schrauben, um in einen Bolzen zu bohren, oder verwenden Sie die Dübel aus dem Trockenbausatz, um sie an einer Trockenwand zu befestigen.
-
Seite 33: Rackmontage Des Chassis
Netzteil zu befestigen. Die Halterung verbiegt sich, wenn das Netzteil ordnungsgemäß gesichert ist. Vorsicht Wenn Sie einen Drehmomentschraubendreher oder einen Bohrer verwenden, ziehen Sie die Schraube nicht mit mehr als 0,45 Nm fest (4 in-lbs.) Hardwareinstallationsanleitung für Cisco Firepower 1010... - Seite 34 Schieben Sie die Rackmontageplatte in das Rack. Abbildung 27: Rackmontageplatte wird ins Rack geschoben Schritt 8 Das Chassis ist jetzt im Rack montiert. Wiederholen Sie die Schritte 1 bis 7, um ein zweites Chassis im Rack zu montieren. Hardwareinstallationsanleitung für Cisco Firepower 1010...
- Seite 35 Montage des Chassis Rackmontage des Chassis Abbildung 28: Im Rack montiertes Chassis Nächste Maßnahme Installieren Sie die Kabel gemäß Ihrer Standard-Softwarekonfiguration, wie im Leitfaden zu den ersten Schritten für Ihre Softwareversion beschrieben. Hardwareinstallationsanleitung für Cisco Firepower 1010...
- Seite 36 Montage des Chassis Rackmontage des Chassis Hardwareinstallationsanleitung für Cisco Firepower 1010...
-
Seite 37: Verbinden Mit Dem Konsolen-Port
Hinweis Trennen Sie das Konsolenterminal, bevor Sie den Treiber deinstallieren. Schritt 1 Laden Sie den entsprechenden Treiber (Cisco_usbconsole_driver_X_X_zip, wobei X eine Versionsnummer ist) für Ihr Modell von der Cisco Website für Software-Downloads (Kategorie für USB-Konsolen-Software) herunter. Schritt 2 Installieren Sie den Treiber. - Seite 38 Verbinden mit dem Konsolen-Port Anschließen des Konsolen-Ports mithilfe von Microsoft Windows Abbildung 29: Verbindung über den Konsolen-Port der Firepower 1010 USB-Mini-Konsolen-Port Konsolenkabel USB Mini B auf USB Typ A (Typ B) USB Typ A Schritt 4 Schließen Sie das Ende des Kabels mit dem DB-9-Stecker (USB Typ A) an das Terminal oder den PC an. Wenn Ihr Terminal oder PC einen Konsolen-Port hat, in den kein DB-9-Stecker passt, müssen Sie einen geeigneten...
-
Seite 39: Anschließen Des Konsolen-Ports Mithilfe Von Mac Os X
1 root root 188, 0 Jan 14 18:02 ttyACM0 root@usb-suse /dev# Schritt 4 Geben Sie zum Verbinden des USB-Ports folgenden Befehl und dann die Geschwindigkeit des Chassis-USB-Ports ein: Beispiel: root@usb-suse /dev# screen /dev/ttyACM0 9600 Hardwareinstallationsanleitung für Cisco Firepower 1010... - Seite 40 Verbinden mit dem Konsolen-Port Anschließen des Konsolen-Ports mithilfe von Linux Schritt 5 Um die Linux-USB-Konsole vom Terminalfenster zu trennen, geben Sie Strg-a ein, gefolgt von einem Doppelpunkt (:) und dann quit. Hardwareinstallationsanleitung für Cisco Firepower 1010...
