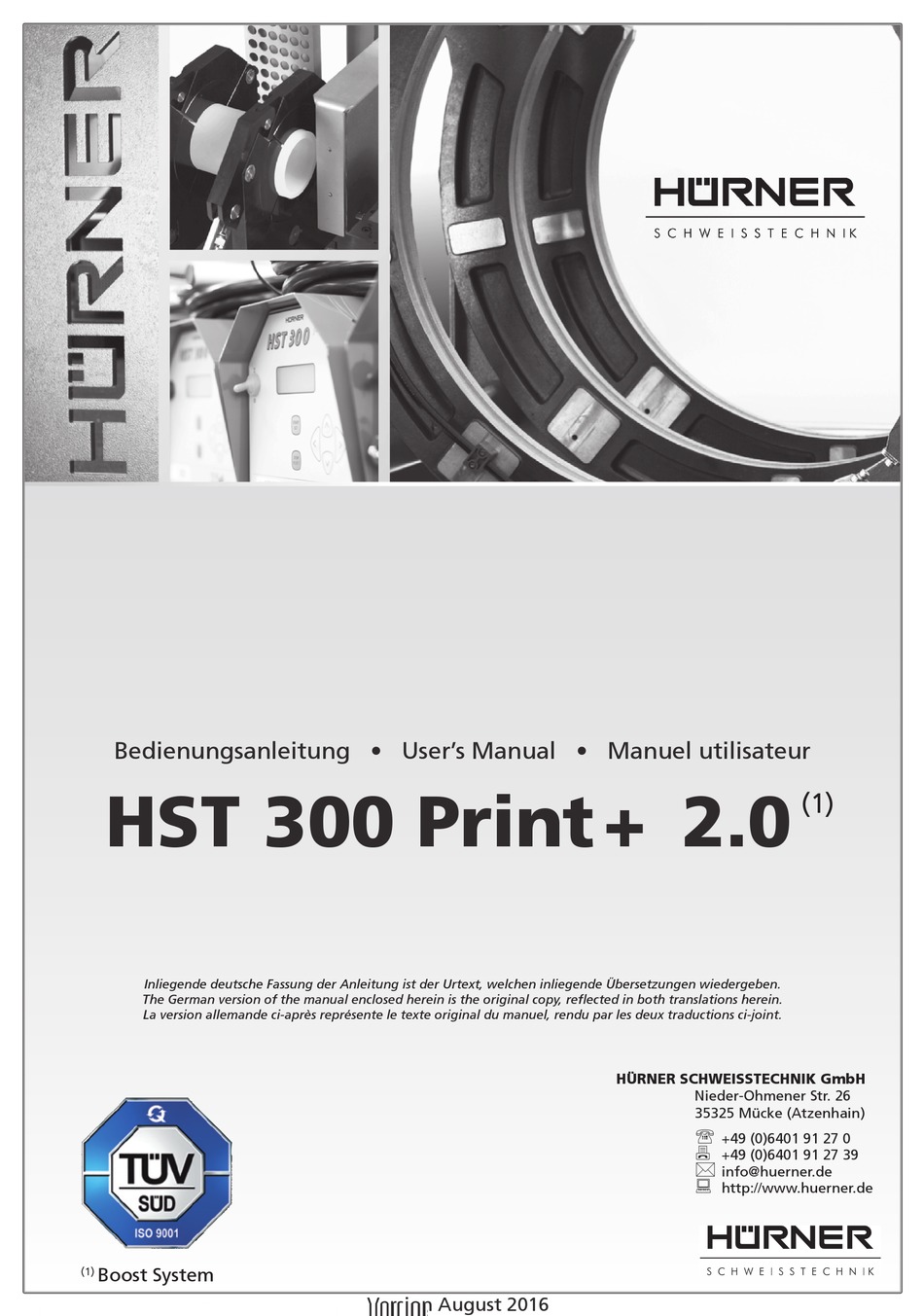

Bedienungsanleitung • User's Manual • Manuel utilisateur
HST 300 Print + 2.0
Inliegende deutsche Fassung der Anleitung ist der Urtext, welchen inliegende Übersetzungen wiedergeben.
The German version of the manual enclosed herein is the original copy, reflected in both translations herein.
La version allemande ci-après représente le texte original du manuel, rendu par les deux traductions ci-joint.
Boost System
(1)
Version August 2016
HÜRNER SCHWEISSTECHNIK GmbH
Nieder-Ohmener Str. 26
35325 Mücke (Atzenhain)
+49 (0)6401 91 27 0
+49 (0)6401 91 27 39
info@huerner.de
http://www.huerner.de
(1)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Hürner HST 300 Print+ 2.0

Inhaltszusammenfassung für Hürner HST 300 Print+ 2.0

  • Seite 1 Bedienungsanleitung • User’s Manual • Manuel utilisateur HST 300 Print + 2.0 Inliegende deutsche Fassung der Anleitung ist der Urtext, welchen inliegende Übersetzungen wiedergeben. The German version of the manual enclosed herein is the original copy, reflected in both translations herein. La version allemande ci-après représente le texte original du manuel, rendu par les deux traductions ci-joint.

  • Seite 3: Inhaltsverzeichnis

    H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 26 35325 Mücke, Deutschland Inhalt Einleitung ..................5 Sicherheitshinweise ..............5 Benutzung des richtigen Fitting-Adapters ......... 5 Zweckentfremdung des Schweiß- oder Netzkabels ....
  • Seite 4 H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 26 35325 Mücke, Deutschland Ausgabe aller Protokolle ............18 Ausgabe von Kommissionsnummer, Datums- oder Protokollbereich ................

  • Seite 5: Einleitung

    H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 26 35325 Mücke, Deutschland Einleitung Sehr geehrter Kunde, wir danken für das in unser Produkt gesetzte Vertrauen und wünschen Ihnen einen zufriedenen Arbeitsablauf.

  • Seite 6: Sicherung Des Fittings Und Der Verbindungsstelle

    H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 26 35325 Mücke, Deutschland 2.3 Sicherung des Fittings und der Verbindungsstelle Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um den Fitting und die Verbindungsstelle zu sichern.

  • Seite 7: Anschlussbedingungen

    H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 26 35325 Mücke, Deutschland 2.9 Anschlussbedingungen 2.9.1 Am Netz Die Anschlussbedingungen der Energieversorger, Unfallver- hütungsvorschriften, anwendbare Normen und nationale Vorschriften sind zu beachten.

  • Seite 8: Transport, Lagerung, Versand

    H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 26 35325 Mücke, Deutschland Bei Zuwiderhandlung erlischt die Gewährleistung und Haftung für das Gerät, einschließlich für eventuell ent- stehende Folgeschäden.

  • Seite 9: Inbetriebnahme Und Bedienung

    H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 26 35325 Mücke, Deutschland Alle für die Schweißung bzw. Rückverfolgung relevanten Daten werden in einem Festspeicher abgespeichert und können an einen USB-Stick ausgegeben werden.

  • Seite 10: Anschließen Des Fittings

    H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 26 35325 Mücke, Deutschland dem Bildschirm steht, wird es durch etwas längeres Warten bis zum nächsten Tastendruck übernommen. Es wird immer zunächst die abgebildete Zahl, dann die abgebildeten Buchstaben oder Zeichen in der abgebildeten Folge erzeugt, also z.

  • Seite 11: Einlesen Des Fittingcodes Mit Einem Handscanner

    H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 26 35325 Mücke, Deutschland 5.4 Einlesen des Fittingcodes mit einem Handscanner Es ist ausschließlich das auf dem angeschlossenen Fitting auf- Start ? Temp.: 20°C geklebte Fittingcode-Etikett zu verwenden.

  • Seite 12: Starten Des Schweißvorgangs

    H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 26 35325 Mücke, Deutschland 5.6 Starten des Schweißvorgangs Nach dem Einlesen des Fittingcodes bzw. der Wahl der AutoWeld-Funktion werden zunächst alle Rückver- folgbarkeitsdaten abgefragt, deren Protokollierung Hinweis...

  • Seite 13: Verwaltung Aufgezeichneter Schweißprotokolle, Druck Von Etiketten Und Geodatenzuordnung Mit Viewweld

    H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 26 35325 Mücke, Deutschland Unterbrechung der Verbindung zum Schweißfitting oder durch das Betätigen der STOP/RESET-Taste wieder zurück zum Beginn der Eingabe der Schweißungskenndaten geschaltet. 5.12 Verwaltung aufgezeichneter Schweißprotokolle, Druck von Etiketten und Geodatenzuordnung mit ViewWeld Die Funktion ViewWeld erlaubt, eine Kurzform der während...

  • Seite 14: Eingabe Oder Änderung Der Kommissions- Und Nahtnummer

    H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 26 35325 Mücke, Deutschland sie entweder vor oder nach dem Einlesen des Strichcodes auf dem Schweißfitting (vgl. Anzeige 2) ab. Je nach der einzelnen Angabe ist entweder die Neueingabe zwingend erforderlich (z.

  • Seite 15: Eingabe Des Rückverfolgbarkeits-Formteilcodes

    H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 26 35325 Mücke, Deutschland Beide Zusatzdatenangaben können von Ihnen frei de- finiert werden. Sie können in die Felder z.B. Informa- tionen wie Rohrlänge, Grabentiefe oder Kommentare Hinweis zur Schweißung eingeben und für ihre Rückverfolgung nutzen.

  • Seite 16: Manuelle Eingabe Der Verschweißungsparameter

    H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 26 35325 Mücke, Deutschland Zwischen dem Einschalten des GPS-Moduls und der tatsächlichen Erfassung der Geo-Daten muss mindes- tens 1 Minute vergehen, sonst meldet das GPS-Modul, Wichtig dass es noch nicht bereit ist.

  • Seite 17: Manuelle Eingabe Von Spannung Und Zeit

    H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 26 35325 Mücke, Deutschland Menüauswahl, vorausgesetzt die manuelle Eingabe ist im Einstell-Menü aktiviert (vgl. Abschn. 10.1). Mit anderen Worten erfolgt die manuelle Schweißkenndateneingabe anstelle des Einlesens des Fitting-Strichcodes mit einem Scanner.

  • Seite 18: Wahl Des Dateiformats

    H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 26 35325 Mücke, Deutschland Wenn Sie Schweißprotokolle an einen USB-Stick aus- geben, warten Sie stets bis die Meldung „Ausgabe be- endet“...

  • Seite 19: Ablauf Der Protokollausgabe

    H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 26 35325 Mücke, Deutschland 8.4 Ablauf der Protokollausgabe Nach der Auswahl unter den Optionen wird der Ausgabevor- gang automatisch gestartet.

  • Seite 20: Widerstandsmessung

    H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 26 35325 Mücke, Deutschland Ist das empfohlene Wartungsdatum überschritten, erscheint beim Anschließen ans Netz oder den Generator ein Wartung- fällig-Hinweis auf dem Display und muss mit der START/SET- Taste quittiert werden.

  • Seite 21: Erläuterungen Zum Untermenü „Einstellungen

    H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 26 35325 Mücke, Deutschland Unter „Einstellungen“ lassen sich die Einstellungen zum Gerät selbst und seinem Betrieb definieren. Unter „Protokollierung“ werden die Rückverfolgbarkeitsdaten ein- oder ausgeschaltet, die in den Schweißprotokollen erscheinen oder nicht erschei- nen sollen.

  • Seite 22: Wahl Der Anzeige-Sprache

    H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 26 35325 Mücke, Deutschland rufen wird (vgl. Abschn. 10.1.2). „Summer Lautstärke – M – “ bedeutet, dass durch Betätigen der MENÜ-Taste das Untermenü...
  • Seite 23 H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 26 35325 Mücke, Deutschland „Kommissionsnummer ein“ bedeutet, dass vor jeder Schwei- Protokollierung Zusatzdaten ßung die Kommissionsnummer neu eingegeben oder be- >Formteilcode stätigt werden muss, „aus“, dass sie nicht abgefragt wird.

  • Seite 24: Auflistung Der Überwachungsfunktionen

    H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 26 35325 Mücke, Deutschland 11 Auflistung der Überwachungsfunktionen 11.1 Fehlerarten während der Eingabe 11.1.1 Codefehler Es liegt eine falsche Eingabe, ein Fehler am Codeträger, im Codeaufbau oder unsachgemäßes Einlesen vor.

  • Seite 25: Uhr Defekt

    H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 26 35325 Mücke, Deutschland 11.1.9 Uhr defekt Die interne Uhr ist gestört oder defekt. Bitte die Uhr neu ein- stellen.

  • Seite 26: Fehlerarten Während Des Schweißvorgangs

    H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 26 35325 Mücke, Deutschland 11.2 Fehlerarten während des Schweißvorgangs Alle Fehler, die während des Schweißvorgangs auftreten, wer- den mit einem akustischen Signal gemeldet.

  • Seite 27: Windungsschluss

    H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 26 35325 Mücke, Deutschland 11.2.9 Windungsschluss Der Stromverlauf weicht während der Schweißung um 15 % vom Sollwert ab, bedingt durch Kurzschluss im Heizwendel.

  • Seite 28: Zubehör/Ersatzteile Für Das Produkt

    H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 26 35325 Mücke, Deutschland Zubehör/Ersatzteile für das Produkt Anschlusskontakt 4.7 mit Gewinde (Schweißkontakt am Schweißkabel) passend für Uponor, DURA-Pipe, Simona, Strengweld, Plasson 216 - 023 - 430...

  • Seite 81: Konformitätserklärung

    KONFORMITÄTSERKLÄRUNG Declaration of Conformity Déclaration de conformité HÜRNER Schweißtechnik Wir / We / Nous Nieder-Ohmener Str. 26 D-35325 Mücke-Atzenhain erklären in alleiniger Verantwortung, dass das Produkt declare under our sole responsibility that the product déclarons sous notre seule responsabilité que le produit HÜRNER HST 300 Print + 2.0 Schweißautomat zur Verarbeitung von Elektroschweiß-Fittings Welding Device for Processing Electrofusion Fittings...
