Bedienungsanleitung
Universal-Schweißautomat mit Geo-Daten-Funktion
All-purpose Welding Unit with Geo Data Capability
Poste de soudage universel avec traitement de géo-infos

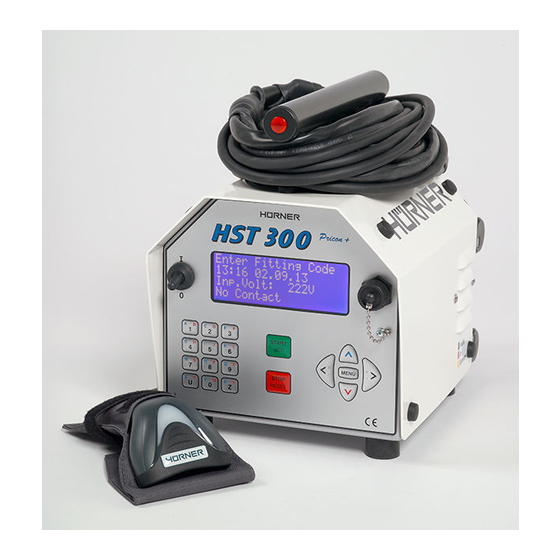

HST300 Pricon+
HÜRNER SCHWEISSTECHNIK GmbH
Nieder-Ohmener Str.
35325 Mücke (Atzenhain)
+49 (0)6401 91 27 0
+49 (0)6401 91 27 39
User's Manual
Manuel de l'utilisateur
info@huerner.de
http://www.huerner.de
Version Februar 2009
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Hürner HST300 Pricon+
Inhaltszusammenfassung für Hürner HST300 Pricon+

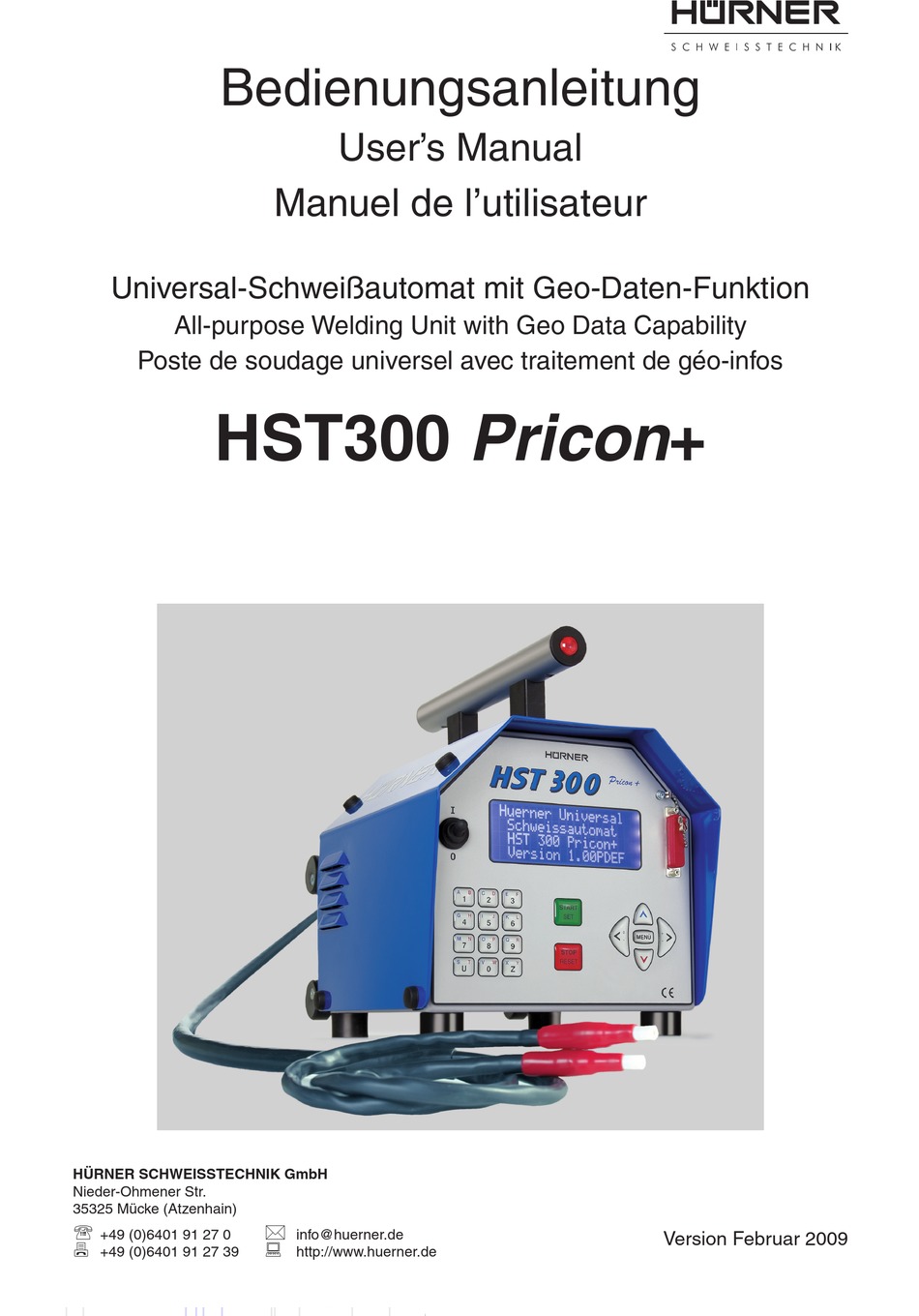

- Seite 1 Bedienungsanleitung User’s Manual Manuel de l’utilisateur Universal-Schweißautomat mit Geo-Daten-Funktion All-purpose Welding Unit with Geo Data Capability Poste de soudage universel avec traitement de géo-infos HST300 Pricon+ HÜRNER SCHWEISSTECHNIK GmbH Nieder-Ohmener Str. 35325 Mücke (Atzenhain) +49 (0)6401 91 27 0 info@huerner.de Version Februar 2009 ...
-
Seite 3: Inhaltsverzeichnis
H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 35325 Mücke, Deutschland Inhalt Einleitung......................5 Sicherheitshinweise ....................5 Benutzung des richtigen Fitting-Adapters ............5 Zweckentfremdung des Schweiß- oder Netzkabels .......... - Seite 4 H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 35325 Mücke, Deutschland Gerätespezifische Informationen ................ 15 Freie Protokollplätze ................... 15 Wartung fällig ..................... 15 Inventarnummer des Geräts ................
-
Seite 5: Einleitung
H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 35325 Mücke, Deutschland Einleitung Sehr geehrter Kunde, wir danken für das in unser Produkt gesetzte Vertrauen und wünschen Ihnen einen zufriedenen Arbeitsablauf. -
Seite 6: Öffnen Des Gehäuses
H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 35325 Mücke, Deutschland Öffnen des Gehäuses ACHTUNG! Der Schweißautomat darf nur vom Fachpersonal der Firma Hürner Schweiß- technik oder eine von uns autorisierte und ausgebildete Fachwerkstatt geöffnet werden. -
Seite 7: Wartung Und Reparatur
H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 35325 Mücke, Deutschland Wartung und Reparatur Da es sich um einen im sicherheitsrelevanten Bereich eingesetzten Schweiß- automaten handelt, darf die Wartung und Reparatur nur in unserem Hause bzw. -
Seite 8: Bedienung
H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 35325 Mücke, Deutschland • Datenspeicher für den Transfer der Daten vom Schweißgerät auf der Baustelle zum Drucker oder PC in Ihrem Büro (s. -
Seite 9: Fittingcode Mit Lesestift Einlesen
H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 35325 Mücke, Deutschland Geo-Daten nach der Schweißung (s. Abschn. 5.12) und der Protokoll-Review- Funktion (s. Abschn. 6). Wenn keine individuellen Kommissionsnummern benutzt werden, sind (laufen- de) Protokollnummer und Nahtnummer identisch. -
Seite 10: Zurück Zum Beginn Der Eingabe
H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 35325 Mücke, Deutschland Das Herabzählen der Abkühlzeit kann jederzeit mit der STOP/RESET-Taste bestätigt und unterbrochen werden. Zu beachten ist, dass während dieser Zeit keine äußeren Kräfte auf die noch warme Rohr-Fitting-Verbindung wirken dür- fen. -
Seite 11: Zusatzinformationen Im Schweißprotokoll
H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 35325 Mücke, Deutschland WICHTIG Im Sinne optimaler Betriebssicherheit ist Easy Repeat nur nutzbar, wenn im Einstell-Menü... -
Seite 12: Witterung Eingeben
H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 35325 Mücke, Deutschland Hinweis: Die Zusatzdaten können von Ihnen frei definiert werden. Sie können in die WITTERUNG EINGEBEN Felder z.B. -
Seite 13: Manuelle Eingabe Der Verschweißungsparameter
H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 35325 Mücke, Deutschland mit ausgedruckt. Durch Betätigen der STOP/RESET-Taste wird die Abfrage übersprungen. **MANUELLE EINGABE** Nach Eingabe des Ersten Rohrcodes besteht auch die Möglichkeit, den Zweiten Rohrcode einzugeben. -
Seite 14: Alle Protokolle Drucken
H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 35325 Mücke, Deutschland sionsnummer drucken“ und „Datum drucken“ gewählt werden. Die Wahl muss mit der START-Taste bestätigt werden. Wenn über das Druck-Menü... -
Seite 15: Gerätespezifische Informationen
H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 35325 Mücke, Deutschland Durch Drücken der STOP/RESET-Taste wird der Speicherinhalt erhalten und der Druckvorgang kann nochmals wiederholt werden. Gerätespezifische Informationen Freie Protokollplätze Die aktuell freien Protokollplätze werden angezeigt, wenn bei der Anzeige... -
Seite 16: Erläuterungen Zum Einstell-Menü
H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 35325 Mücke, Deutschland geben“. Nach dem Einlesen oder der manuellen Eingabe des Operatorcodes erscheint das in Anzeige 19 wiedergegebene Auswahlmenü. ** EINSTELL-MENUE ** Mit den Pfeiltasten ñ, ò... -
Seite 17: Uhr Stellen
H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 35325 Mücke, Deutschland „Inventar-Nr. M “ bedeutet, dass durch Betätigen der MENÜ-Taste das Un- termenü... -
Seite 18: Systemfehler
H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 35325 Mücke, Deutschland 11.1.6 Systemfehler ACHTUNG! Der Schweißautomat muss sofort von Netz und Fitting getrennt werden. Der Selbsttest hat Fehler im System gefunden. -
Seite 19: Strom Zu Hoch
H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 35325 Mücke, Deutschland 11.2.6 Strom zu hoch Der Wert des Ausgangsstromes ist zu groß. Fehlerquellen: Kurzschluss im Heizwendel oder in der Schweißleitung. -
Seite 20: Zubehör/Ersatzteile Für Hst300 Pricon
H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 35325 Mücke, Deutschland Technische Änderungen am Schweißautomaten bleiben vorbehal- ten. Hinweis Zubehör/Ersatzteile für HST300 Pricon+ Anschlusskontakt 4.8 mit Gewinde (Schweißkontakt am Schweißkabel) passend für Uponor, DURA-Pipe, Simona, Strengweld, Plasson 217 - 010 - 062... -
Seite 63: Konformitätserklärung
KONFORMITÄTSERKLÄRUNG Declaration of Conformity Déclaration de conformité HÜRNER Schweißtechnik Wir / We / Nous Nieder-Ohmener Str. D-35325 Mücke-Atzenhain erklären in alleiniger Verantwortung, dass das Produkt declare under our sole responsibility that the product déclarons sous notre seule responsabilité que le produit HST300 Pricon+ Schweißautomat zur Verarbeitung von Elektroschweiß-Fittings Welding Device for Processing Electrofusion Fittings...
