Universal-Schweißautomat mit Geo-Daten-Funktion
Poste de soudage universel avec traitement de géo-infos
HÜRNER SCHWEISSTECHNIK GmbH
Nieder-Ohmener Str.
35325 Mücke (Atzenhain)
+49 (0)6401 91 27 0
+49 (0)6401 91 27 39
Downloaded from
www.Manualslib.com
Bedienungsanleitung
User's Manual
Manuel de l'utilisateur
All-purpose Welding Unit with Geo Data Capability

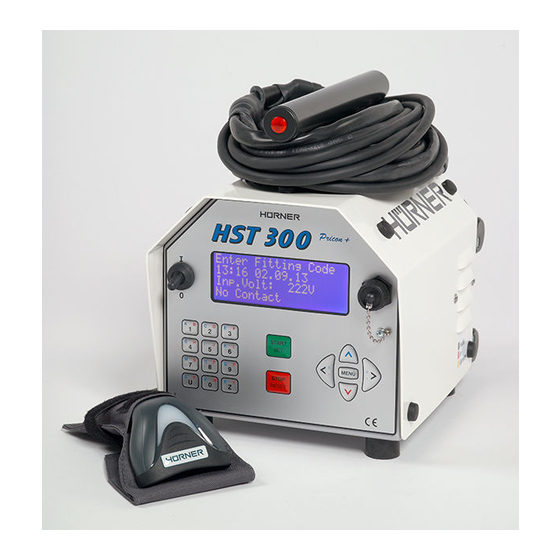

HST300 Pricon+
mit USB-Schnittstelle
with USB interface
avec interface USB
info@huerner.de
http://www.huerner.de
manuals search engine
Version Januar 2009

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Hürner HST300 Pricon+

Inhaltszusammenfassung für Hürner HST300 Pricon+

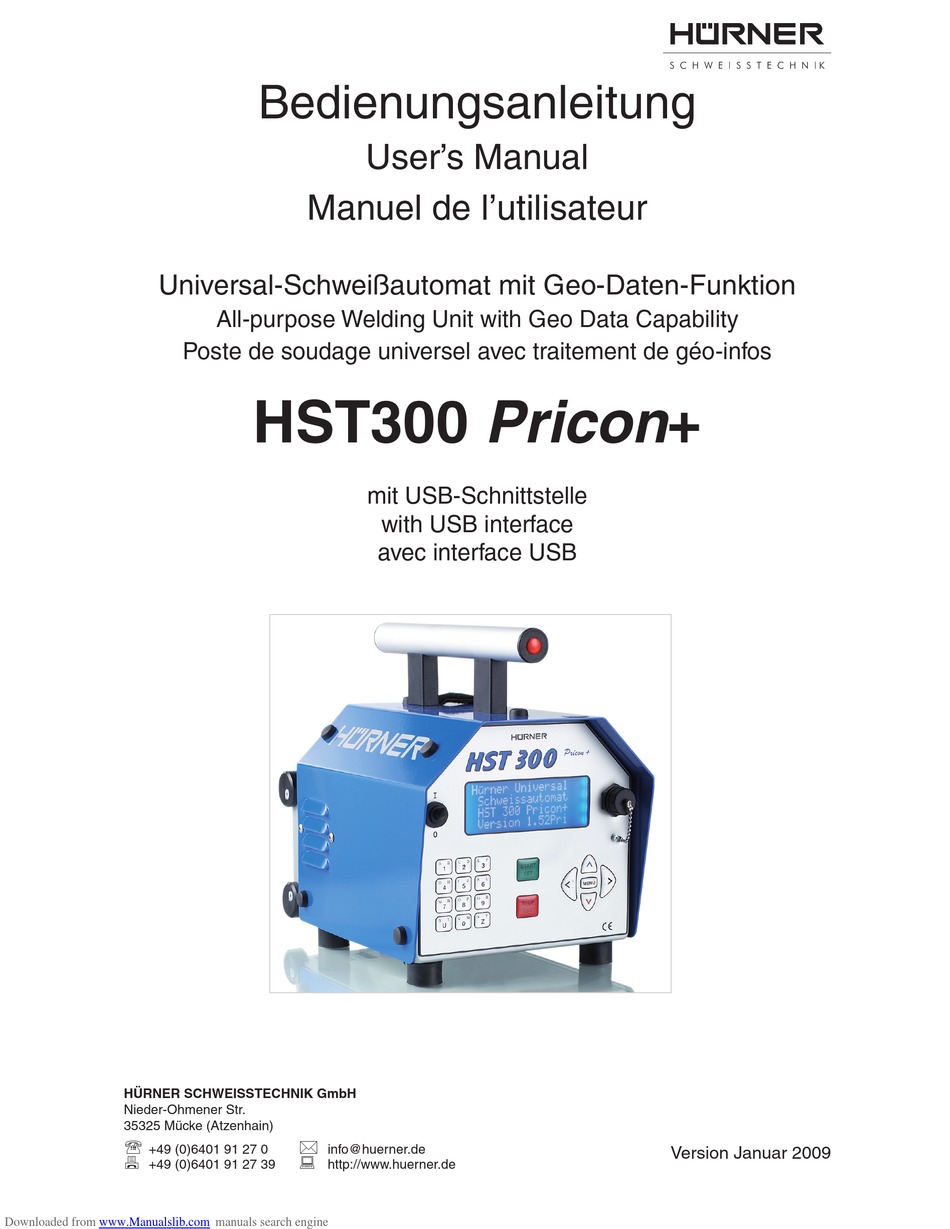

  • Seite 1 Bedienungsanleitung User’s Manual Manuel de l’utilisateur Universal-Schweißautomat mit Geo-Daten-Funktion All-purpose Welding Unit with Geo Data Capability Poste de soudage universel avec traitement de géo-infos HST300 Pricon+ mit USB-Schnittstelle with USB interface avec interface USB HÜRNER SCHWEISSTECHNIK GmbH Nieder-Ohmener Str. 35325 Mücke (Atzenhain) ...
  • Seite 2 Downloaded from www.Manualslib.com manuals search engine...

  • Seite 3: Inhaltsverzeichnis

    H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 35325 Mücke, Deutschland Inhalt Einleitung......................5 Sicherheitshinweise ....................5 Benutzung des richtigen Fitting-Adapters ............5 Zweckentfremdung des Schweiß- oder Netzkabels ..........
  • Seite 4 H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 35325 Mücke, Deutschland Gerätespezifische Informationen ................ 15 Freie Protokollplätze ................... 15 Wartung fällig ..................... 16 Inventarnummer des Geräts ................

  • Seite 5: Einleitung

    H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 35325 Mücke, Deutschland Einleitung Sehr geehrter Kunde, wir danken für das in unser Produkt gesetzte Vertrauen und wünschen Ihnen einen zufriedenen Arbeitsablauf.

  • Seite 6: Öffnen Des Gehäuses

    H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 35325 Mücke, Deutschland Öffnen des Gehäuses ACHTUNG! Der Schweißautomat darf nur vom Fachpersonal der Firma Hürner Schweiß- technik oder einer von uns autorisierten und ausgebildeten Fachwerkstatt geöffnet werden.

  • Seite 7: Integrität Des Speicherinhalts

    H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 35325 Mücke, Deutschland Während der Schweißung sollten keine zusätzlichen Verbraucher an dem selben Generator betrieben werden. 2.10 Integrität des Speicherinhalts Wenn Sie Schweißprotokolle an einen Drucker, PC oder USB-Stick übertra- gen, warten Sie stets bis die Meldung „Drucken beendet“...

  • Seite 8: Bedienung

    H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 35325 Mücke, Deutschland Die Schweiß- und Geo-Daten können auch manuell eingegeben werden. Der mikroprozessorgesteuerte Schweißautomat HST300 Pricon+ •...

  • Seite 9: Einlesen Des Fittingcodes Mit Dem Lesestift

    H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 35325 Mücke, Deutschland kolls im Gerätespeicher. Die folgende Schweißung wird unter der angezeigten Protokollnummer abgespeichert werden. Im Anzeigebeispiel sind 154 Proto- kollplätze belegt und die folgende Schweißung erhält die Protokoll-Nr.

  • Seite 10: Abbruch Des Schweißprozesses

    H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 35325 Mücke, Deutschland Soll-Schweißzeit entspricht, die rote Signalleuchte erlischt und das akustische Signal zwei Mal ertönt. Abbruch des Schweißprozesses Der Schweißprozess ist fehlerhaft, wenn eine Störungsmeldung im Klartext angezeigt wird, die rote Signalleuchte blinkt und das akustische Signal im Inter-...

  • Seite 11: Easy Repeat

    H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 35325 Mücke, Deutschland auch Abschn. 5.3). Mit den Pfeiltasten ñ und ò können Sie sich dann durch die gespeicherten Schweißprotokolle bewegen.

  • Seite 12: Eingabe Der Witterung

    H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 35325 Mücke, Deutschland das zur Eingabe der Zweiten Zusatzdaten. Die Eingabe erfolgt entsprechend der Routine für alphanumerische Eingaben (s.

  • Seite 13: Rohrcode Eingeben

    H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 35325 Mücke, Deutschland Hinweis: Der Zweite Fittingcode wird von Fittingherstellern auch „Rückverfolgbarkeits- code Fitting“ oder „Traceability-Code“ genannt. Rohrcode eingeben 1.

  • Seite 14: Druck-Menü

    H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 35325 Mücke, Deutschland Beide Schnittstellen entsprechen der USB Version 1.1-Spezifikation (d.h. ma- ximale Datenrate von 12 Megabit pro Sekunde). Ordnungsgemäßer Ausdruck kann nur garantiert werden, wenn der verwendete Drucker PCL (Printer Command Language) verarbei- ten kann.

  • Seite 15: Übertragung Der Daten Auf Einen Usb-Stick

    H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 35325 Mücke, Deutschland Falls während des Druckens oder der Übertragung der Schweißdaten ein Problem auftritt, dass nicht behoben werden kann, nimmt das Schweißgerät den Druck bzw.

  • Seite 16: Wartung Fällig

    H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 35325 Mücke, Deutschland Wartung fällig Das Fälligkeitsdatum der nächsten empfohlenen Wartung wird angezeigt, wenn die Pfeil-Taste ð...

  • Seite 17: Erläuterungen Zum Einstell-Menü

    H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 35325 Mücke, Deutschland 10.1 Erläuterungen zum Einstell-Menü ** EINSTELL-MENUE ** >Kommissions-Nr. ein „Kommissionsnummer ein“ bedeutet, dass vor jeder Schweißung die Kom- Schweissercode missionsnummer neu eingegeben oder bestätigt werden muss, „aus“, Zusatzdaten...

  • Seite 18: Anzeige-Sprache Wählen

    H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 35325 Mücke, Deutschland 10.3 Anzeige-Sprache wählen Nach Wahl des Untermenüs „Sprache wählen“ erscheint das in Anzeige 25 wiedergegebene Display.

  • Seite 19: Uhr Defekt

    H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 35325 Mücke, Deutschland 11.1.9 Uhr defekt Die interne Uhr ist gestört oder defekt. Bitte die Uhr neu einstellen. Sonst den Schweißautomaten ins Werk zur Wartung und Überprüfung einsenden.

  • Seite 20: Not-Aus

    H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 35325 Mücke, Deutschland 11.2.7 Not-Aus Der Schweißvorgang wurde mit der STOP/RESET- Taste unterbrochen. 11.2.8 Windungsschluß Stromverlauf weicht während der Schweißung um 15 % vom Sollwert ab, be- dingt durch Kurzschluss im Heizwendel.

  • Seite 21: Zubehör/Ersatzteile Für Hst300 Pricon

    H Ü R N E R S c h w e i ß t e c h n i k G m b H Nieder-Ohmener Str. 35325 Mücke, Deutschland Zubehör/Ersatzteile für HST300 Pricon+ Anschlusskontakt 4.8 mit Gewinde (Schweißkontakt am Schweißkabel) passend für Uponor, DURA-Pipe, Simona, Strengweld, Plasson 217 - 010 - 062 Aufsteck-Adapter FF flach passend für Friatec...
  • Seite 22 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 23 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 24 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 44 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 45 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 46 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 66 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 67 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 68 Downloaded from www.Manualslib.com manuals search engine...

  • Seite 69: Konformitätserklärung

    KONFORMITÄTSERKLÄRUNG Declaration of Conformity Déclaration de conformité HÜRNER Schweißtechnik Wir / We / Nous Nieder-Ohmener Str. D-35325 Mücke-Atzenhain erklären in alleiniger Verantwortung, dass das Produkt declare under our sole responsibility that the product déclarons sous notre seule responsabilité que le produit HST300 Pricon+ Schweißautomat zur Verarbeitung von Elektroschweiß-Fittings Welding Device for Processing Electrofusion Fittings...
