Bedienungsanleitung
HST300 Manual
HÜRNER SCHWEISSTECHNIK GmbH
Nieder-Ohmener Str.
35325 Mücke (Atzenhain)
+49 (0)6401 91 27 0
+49 (0)6401 91 27 39
User's Manual
Manuel de l'utilisateur
Universal-Schweißautomat
All-Purpose Welding Unit
Poste de soudage universel
info@huerner-st.de
http://www.huerner.de
Version Februar 2009
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Hürner HST300
Inhaltszusammenfassung für Hürner HST300

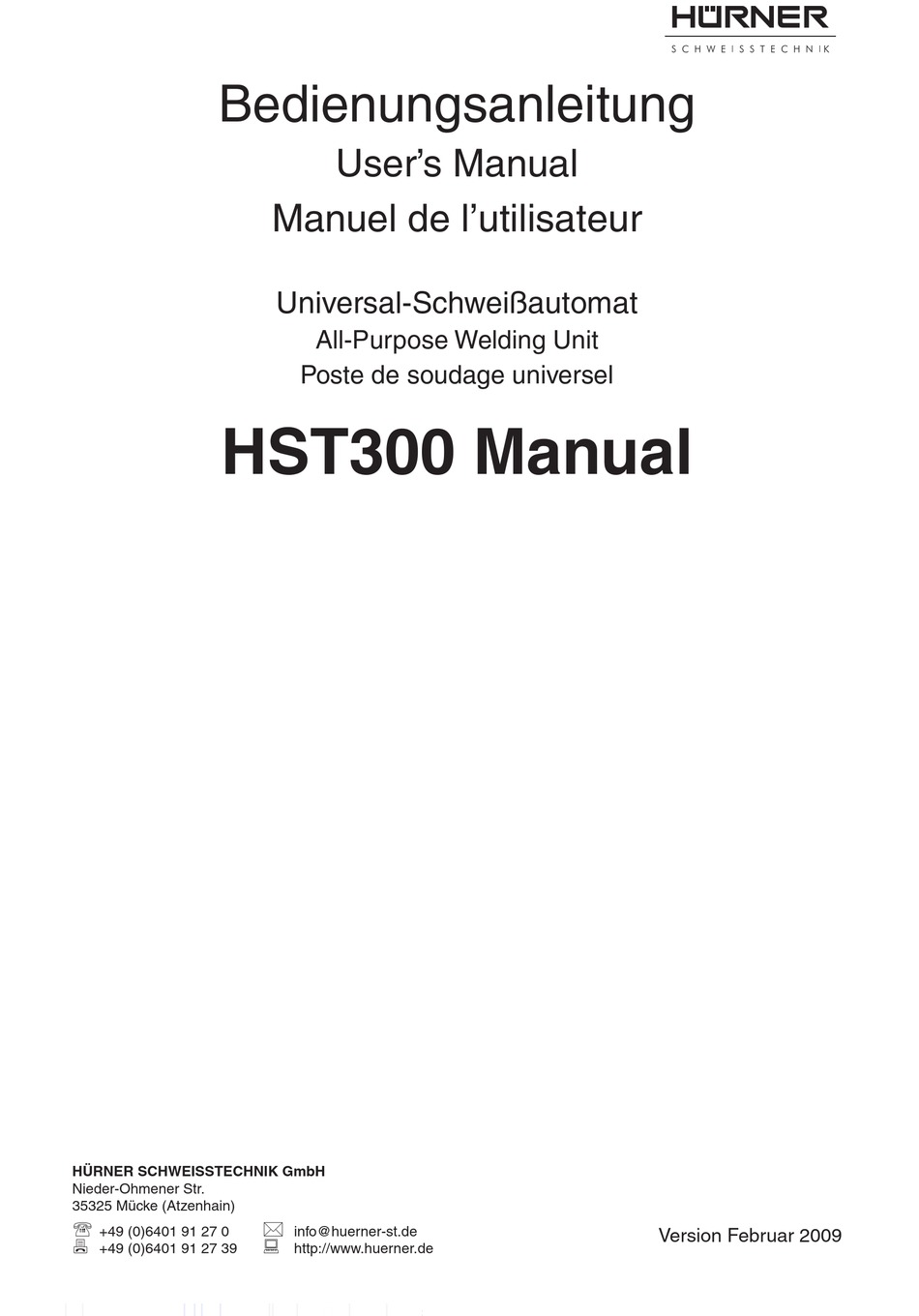

- Seite 1 Bedienungsanleitung User’s Manual Manuel de l’utilisateur Universal-Schweißautomat All-Purpose Welding Unit Poste de soudage universel HST300 Manual HÜRNER SCHWEISSTECHNIK GmbH Nieder-Ohmener Str. 35325 Mücke (Atzenhain) +49 (0)6401 91 27 0 info@huerner-st.de Version Februar 2009 +49 (0)6401 91 27 39...
-
Seite 3: Inhaltsverzeichnis
Gerät zu heiß...................... 11 6.1.5 Systemfehler ...................... 11 6.1.6 Temperaturfehler ....................11 6.1.7 Temperaturmessung defekt ................11 6.1.8 Uhr defekt ......................11 6.1.9 Wartung fällig ..................... 11 6.1.10 Eingabefehler ..................... 11 6.1.11 Speicher voll ....................... 11 Version Februar 2009 Bedienungsanleitung HST300 Manual... - Seite 4 6.2.7 Strom zu hoch ....................12 6.2.8 Not-Aus ......................12 6.2.9 Netzunterbrechung ..................... 12 Datenblatt des HST 300 Manual ................ 12 Anschrift für Wartung und Reparatur ..............13 Zubehör/Ersatzteile für HST300 Manual ............13 Bedienungsanleitung HST300 Manual Version Februar 2009...
-
Seite 5: Einleitung
Vielen Dank. Sicherheitshinweise Zweckentfremdung des Schweiß- oder Netzkabels Tragen Sie das HST300 Manual nicht am Kabel und benutzen Sie es nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. Sicherung des Fittings und der Verbindungsstelle Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um den Fitting und die Verbindungsgestelle festzuhalten. -
Seite 6: Öffnen Des Gehäuses
Der Schweißautomat darf nur vom Fachpersonal der Firma Hürner Schweiß- technik oder eine von uns autorisierte und ausgebildete Fachwerkstatt geöffnet werden. Das HST300 Manual nie öffnen, wenn es am Netz ist; immer den Netzstecker ziehen. Verlängerungskabel im Freien Es dürfen nur entsprechend zugelassene und gekennzeichnete Verlängerungs- kabel mit folgenden Leiterquerschnitten verwendet werden. -
Seite 7: Wartung Und Reparatur
Achten Sie auf die Wiederholungsprüfung nach BGV A3! Transport / Lagerung / Versand Die Anlieferung des HST300 Manual erfolgt in einer Transportkiste. Das HST300 Manual ist in der Transportkiste trocken und vor Nässe geschützt zu lagern. Der Versand des Schweißautomaten sollte nur in der Transportkiste erfolgen. -
Seite 8: Einschalten Des Schweißautomaten
Zubehör ist eine Datenarchivierungs- und -auswertesoftware erhältlich (s. am Ende dieser Anleitung). Das HST300 Manual ist am Generator im Wechselspannungsbereich 220 - 240 Volt und bei einer Frequenz zwischen 50 und 60 Hertz zu betreiben. Liegt einer dieser Parameter außerhalb des Toleranzbereiches, schaltet das Gerät nach 15 Sekunden ab bzw. -
Seite 9: Starten Des Schweißvorganges
„Speicher-Kontrolle ein“ bedeutet, dass bei vollem Protokollspeicher der Schweißautomat blockiert ist, bis die Protokolle ausgedruckt werden. „Speicher-Kontrolle aus“ bedeutet, dass bei vollem Protokollspeicher der Schweißautomat nicht blockiert ist und das älteste Protokoll überschrie- ben wird. Version Februar 2009 Bedienungsanleitung HST300 Manual... -
Seite 10: Freie Protokollplätze
START-Taste bestätigt werden muss. Nun wird der Spei- cherinhalt gelöscht. 5.16 Speicherinhalt nicht löschen Nach dem Entfernen des Druckerkabels kommt die Abfrage „Speicher löschen“. Durch Drücken der STOP/RESET-Taste wird der Speicherinhalt erhalten und der Druckvorgang kann nochmals wiederholt werden. Bedienungsanleitung HST300 Manual Version Februar 2009... -
Seite 11: Auflistung Der Überwachungsfunktionen
Der Protokollspeicher ist voll. Bitte die Schweißprotokolle ausdrucken oder die Speicherkontrolle ausschalten. Dadurch wird das älteste Protokoll über- schrieben. Fehlerarten während des Schweißvorganges Alle Fehler, die während des Schweißvorganges auftreten, werden mit einem akustischen Signal gemeldet. Version Februar 2009 Bedienungsanleitung HST300 Manual... -
Seite 12: Unterspannung
8 V - 48 V Wechselstrom max. Ausgangsstrom 110 A Protokollspeicher 150 Plätze Messtoleranzen: Temperatur ± 5 % Spannung ± 2 % Strom ± 2 % Widerstand ± 5 % Technische Daten der Druckerschnittstelle finden Sie in Abschn. 5.13. Bedienungsanleitung HST300 Manual Version Februar 2009... -
Seite 13: Anschrift Für Wartung Und Reparatur
Hürner Schweißtechnik Nieder-Ohmener Str. Tel.: +49 (0)6401 9127 0 35325 Mücke, Deutschland Fax: +49 (0)6401 9127 39 Zubehör/Ersatzteile für HST300 Manual Anschlusskontakt 4.8 mit Gewinde (Schweißkontakt am Schweißkabel) passend für Uponor, DURA-Pipe, Simona, Strengweld, Plasson 217 - 010 - 062 Aufsteck-Adapter FF flach passend für Friatec... -
Seite 45: Konformitätserklärung
KONFORMITÄTSERKLÄRUNG Declaration of Conformity Déclaration de conformité HÜRNER Schweißtechnik Wir / We / Nous Nieder-Ohmener Str. D-35325 Mücke-Atzenhain erklären in alleiniger Verantwortung, dass das Produkt declare under our sole responsibility that the product déclarons sous notre seule responsabilité que le produit HST 300 Manual Schweißautomat zur Verarbeitung von Elektroschweiß-Fittings Welding Device for Processing Electrofusion Fittings...
