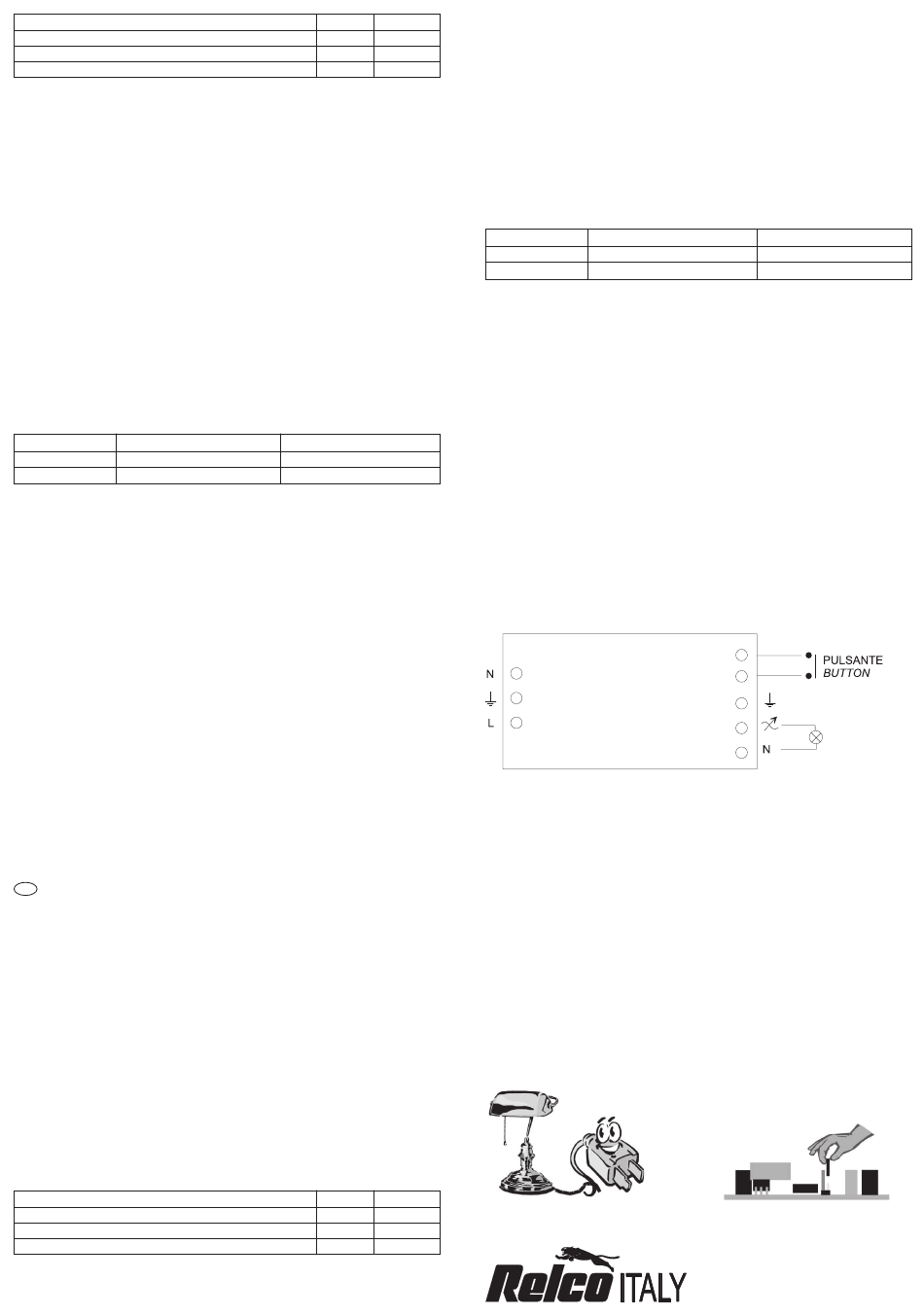

RELCO RT99PCG Kurzanleitung Seite 2
Netzleitung
Lastleistung RT99PCG
L
SENSORBETÄTIGUNG
Bei Betätigung des Lichtreglers durch einen externen sensor sind die folgenden Hinweise
zu beachten:
• Tisch-oder Stehleuchten sollen mit Isolierstöpsel von mind. 5 mm Höhe versehen
sein.
• Die Sensorleitung muss von jedem unter Spannung stehendem Teil durch eine dop-
pelte Isolierung getreunt werden.
• Insbesondere wenn die Leuchte mit ihrer ganzen Oberfl äche als Sensorfläche verwen-
det werden soll, ist darauf zu achten, daß die Verbindungen zwischen verschiedenen
Teilen (Leuchtenfuß, Leuchtenkörper etc.) eine hohe Leitfähigkeit aufweisen. Lacke u.ä.
können die Leitfähigkeit zwischen verschiedenen Teilen herabsetzen und dadurch die
Sensorbetätigung beeinträchtiger.
• Die Sensorleitung sollte durch eine Halterung in dem Beleuchtungskorper fest ange-
schlossen sein, so daß die mechanische Festigkeit und elektrische Leitfähigkeit der
Verbindung sichergestellt ist.
• UnmitteIbar nach dem Einstecken des Netzsteckers kalibriert die Elektronik die
Empfindlichkeit des Sensor. Wahrend dieses Vorgangs sollte die Leuchte nicht berührt
werden.
• Eine nachfolgende Vergrößerung oder Verkleinerung der Leuchtenoberfläche kann
die Sensibilitä der Sensorfunktion beeinflussen.
VOR EINSATZ DES LICHTREGLERS IN LEUCHTEN EMPFEHLEN WIR UNSERE
ANWENDUNGSBERATUNG.
GEBRAUCHSANWEISUNG:
Die Betriebsart des Lichtreglers kann mittels der farbigen Brücken (s.Fig.1) einngestellt
werden. Die optionalen Betriebsarten des Lichtreglers ergeben sich aus der folgenden
Tabelle:
BRÜCKE
EINGESTECKTNICHT
Rot
Ausgeschaltet
Schwarz
Stufen-Regulierung
Beim Kauf sind beide Brücken eingesteckt, also mehrstufi ge Regulierung ohne ge-
schaltete Steckdose. Die Position der Brücken nur bei Ausgeschalteter Netzspannung
verändern.
MEHRSTUFIGE LICHTREGELUNG
• Das Einschalten erfolgt durch ein kurzes Berühren der Sensorfl äche (bzw.durch
Betätigung des Tasters) der Leuchte.
• Zur Veränderung der Lichtstärke mehrmals die Sensorfl äche berührenbzw. den Taster
betätigen, bis das gewünschte Helligkeitsniveau erreicht ist.
• Zum Ausschalten länger als eine Sekunde die Sensorfl äche berührenbzw. den Taster
länger als line Sekunde betätigen.
Wenn der Jumper herausgenommen wird, stellt sich die Memoryfunktion automatisch
ein. Die Reihenfl oge der Betätigung ist: ausgesschaltet, maximale Helligkeit, mittlere
Helligkeit, minimale Helligkeit,Nachtlicht, ausgeschalt. Im Lieferzustand ist die mehrstufl
ge Lichtregelung aktivierrt.
STUFENLOSE LICHTREGELUNG
Das Einschalten erflogt durch ein kurzes Berühren der Sensorfläche bzw. durch Betäti-
gung des Tasters der Leuchte. Zur Veränderung der Lichtstärke die Sensorfläche länger
berühren bzw. den Taster länger betätigen. Wenn das gewünschte Helligkeitsniveau
erreicht ist, ist das Berühren der Sensorfl äche bzw. die die Betätigung des Tasters kurz
zu unterbrechen. Durch eine erneute kurze Berührung der Sensorfl äche bzw. durch eine
kurze Betätigung des Taster wird der Lichtregler ausgeschaltet. Das Helligkeitsniveau,
das im Augenblick des Ausschaltens eingestellt war, wird gespeichert (Memory). Bei
erneutem Einschalten wird das letzte eingestellte Helligkeitsniveau wieder hergestellt.
Bei Unterbrechung der Netzspannung wird das Gedächtnis gelöscht. Durch eine längerer
Berührung der Sensorfl äche beim Einschalten erreich der Lchtregler sofort die maximale
Helligkeit. Bei Zündung über Fernbedienung (roter Jumper ausge-schlossen) stellt der
Regler automatisch auf die Lichstärke, welche vor dem Ausschalten eingestellt war.
S
ALLMÄNNA EGENSKAPER
•
Kontinuerlig eller stegvis reglering;
•
Knappstyrning (RT99PCG);
•
;
•
Sensor oberoende av nätets polaritet;
•
Avstånd mellan kort och kommandon: < 2 m;
•
Ljusstyrkans minnesfunktion, åven när strömtillförseln är bruten;
•
Gradvis tändning;
•
Gradvis släckning (endast kontinuerlig);
•
Tändning med styrt uttag;
•
Skyddad med ej återställbar säkring (endast RT99PCG);
•
;
•
Effekt 40÷300W;
•
Nätström 220-240 V 50/60 Hz;
•
;
•
Mått 85x45x20 mm (RT99PCG).
INSTALLATION
Den elektroniska dimmern ska endast användas med motståndsbelastning och på bely-
sningsapparatur av klass I och II. Respektera uppgifterna på märkplåten, och placera
dimmern långt från värmekällor. Begränsa anslutningskabelns längd till 2 meter. Ta bort
det yttre skalet på kabeln, och placera kabeln av typ H03VV-F som framgår av följande
tabell, skala matarkabeln max 10 mm. Dra åt anslutningsklämmornas två skruvar orden-
tligt. Lås kablarna med tillhörande kabelklämmor.
Nätkabel
Belastningssidan RT99PCG
B
OBS
Användning av dimmern med sensorstyrning kräver att man följe visa normer för att det
ska fungera:
Classe I
Classe II
3x0,75
2x0,75
4x0,75
5x0,75
x
x
EINGESTECKT
Memoryfunktion
Stufenlose Regulierung
Klass I
Klass II
3x0,75
2x0,75
5x0,75
4x0,75
x
x
• Bords- eller golvlampan ska vara försedd med ett isolerande stöd med en höjd på
minst 5 mm
• sensorledarna ska hållas undan varje typ av spänning av dubbel eller förstärkt isole-
ring
• Sensorytan ska – om den hela lampan används – ha en god elektrisk ledningsförmåga
mellan alla sina delar (bas, skaft, etc.). Lampans lackering reducerar den elektriska
känsligheten och ledningsförmågan mellan delarna.
• Lampan ska vara försedd med en anordning för förankring för sensorns ledning med
själva lampan.
• När stickkontakten sätts in i uttaget reglerar anordningen automatiskt sensorns kän-
slighet – rör inte lampan under denna operation. Om lampans stödyta ändras skulle
känsligheten ändras.
ANVÄNDNING
Bestäm funktionen genom de färgade byglarna som finn s på kortet enligt fi gur 1 enligt
följande tabell.
Lås kablarna med tillhörande kabelklämmor och för in ytterskalet i snäpplåset.
JUMPER
INSATT
Röd
Avstängd
Svart
Reglering stegvis
Standardkonfi gurationen är med båda byglarna insatta, med reglering stegvis utan
tändning med styrt uttag. Sätt in eller ta ut byglarna spänningslöst, annars kanske funk-
tionerna inte aktiveras.
STEGVIS FUNKTION
Tändningen sker med en kort vidröring av lampans sensoryta/knapp. För att reglera
ljusintensiteten vidrör gång på gång lampans sensoryta/knapp tills du når önskad ljusin-
tensitet. Man släcker från varje ljusnivå genom att vidröra sensorytan ca. 1 sekund. När
jumpern urtages, reglerar sig minnesfunktionen automatiskt.Ljussekvens:
Släckt – max – medel – minimum – nattljus – släckt
KONTINUERLIG FUNKTION
Regleringen sker genom att man direkt vidrör lampans sensoryta/knapp. Tändningen
sker genom en kort vidröring på sensorytan/knappen. Reglera ljusintensiteten genom
att hålla kvar handen på sensorytan/knappen, tills man når den ljusintensitet man vill ha
– då tar man undan handen. Man släcker genom en kort vidröring av sensordelen. När
lampan släcks sparas ljusintensiteten (utom vid strömavbrott) som den återgår till när den
tänds igen. En lätt längre vidröring vid tändningen gör att man går till högsta ljusintensitet
direkt. Om vägguttagsfunktion användes (röd brygga borttagen) tänds lampan på den
memo-rerade ljusnivå den hade när lampan släcktes.
RT99PCG
SCOLLEGARE LA SPINA
DISCONNECT FROM MAINS
UTTAGEN
Minnesfunktion
Kontinuerlig reglering
POSIZIONARE I JUMPER PER IL
FUNZIONAMENTO PRESCELTO
POSITION JUMPER TO SELECT
CONTROL MODE
