MN F12 001 GE DOK-462 Ausgabe/Rev. 1.03 (12/09)

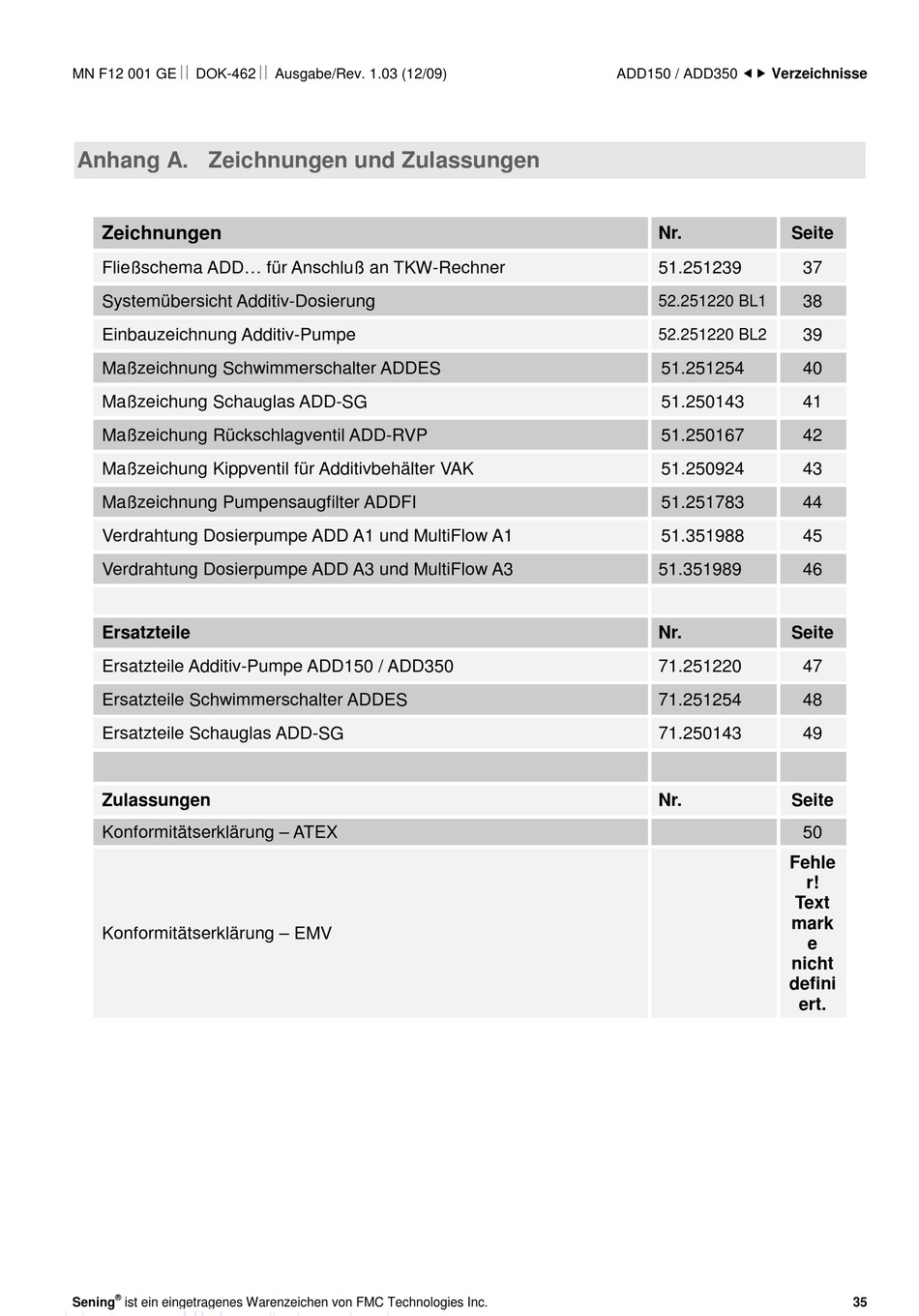

Anhang A. Zeichnungen und Zulassungen
Zeichnungen
Fließschema ADD... für Anschluß an TKW-Rechner
Systemübersicht Additiv-Dosierung
Einbauzeichnung Additiv-Pumpe
Maßzeichnung Schwimmerschalter ADDES
Maßzeichung Schauglas ADD-SG
Maßzeichung Rückschlagventil ADD-RVP
Maßzeichung Kippventil für Additivbehälter VAK
Maßzeichnung Pumpensaugfilter ADDFI
Verdrahtung Dosierpumpe ADD A1 und MultiFlow A1
Verdrahtung Dosierpumpe ADD A3 und MultiFlow A3
Ersatzteile
Ersatzteile Additiv-Pumpe ADD150 / ADD350
Ersatzteile Schwimmerschalter ADDES
Ersatzteile Schauglas ADD-SG
Zulassungen
Konformitätserklärung – ATEX
Konformitätserklärung – EMV
®
Sening
ist ein eingetragenes Warenzeichen von FMC Technologies Inc.
ADD150 / ADD350 Verzeichnisse
Nr.
51.251239
52.251220 BL1
52.251220 BL2
51.251254
51.250143
51.250167
51.250924
51.251783
51.351988
51.351989
Nr.
71.251220
71.251254
71.250143
Nr.
defini
Seite
37
38
39
40
41
42
43
44
45
46
Seite
47
48
49
Seite
50
Fehle
r!
Text
mark
e
nicht
ert.
35
