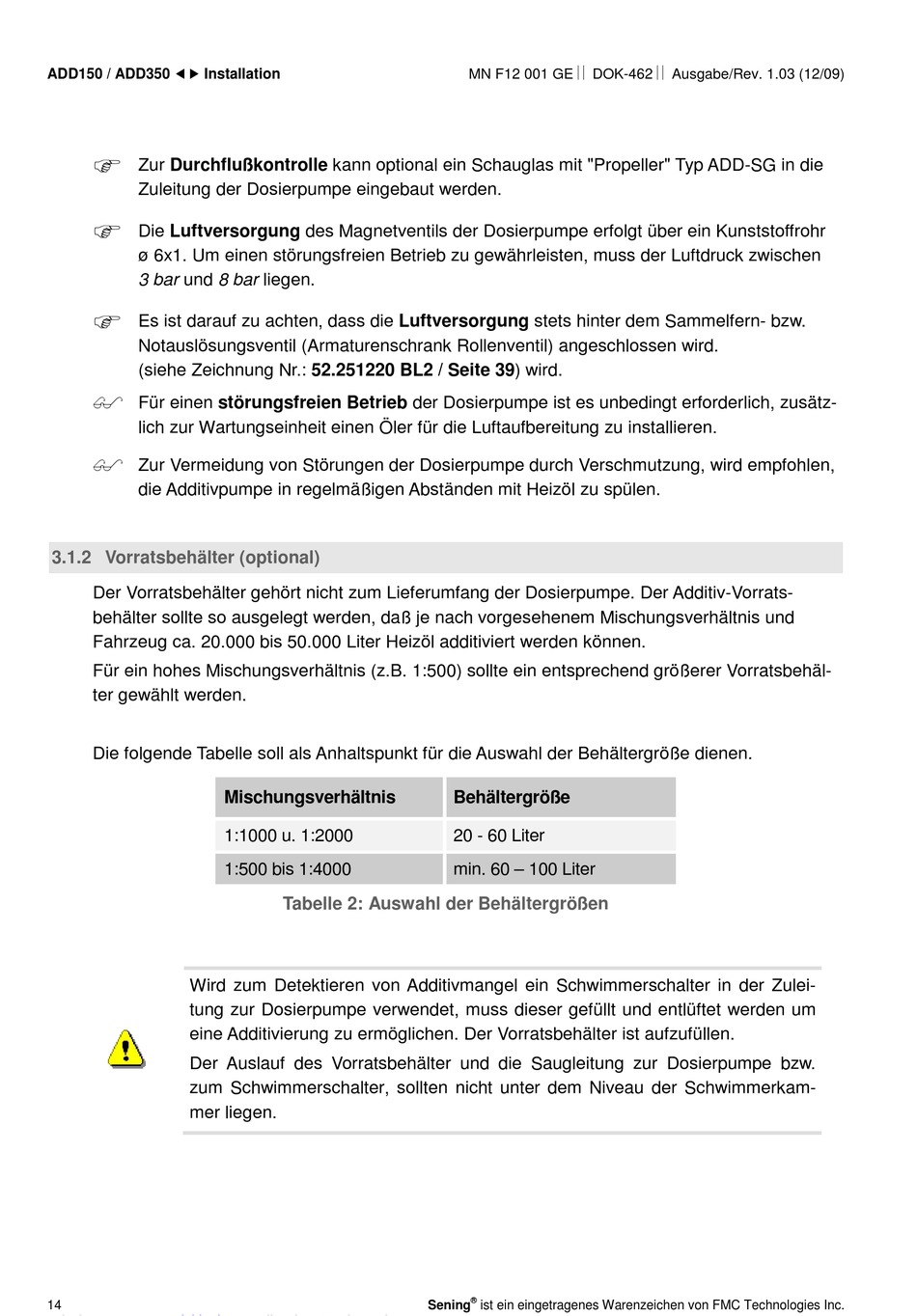

ADD150 / ADD350 Installation
Zur Durchflußkontrolle kann optional ein Schauglas mit "Propeller" Typ ADD-SG in die
Zuleitung der Dosierpumpe eingebaut werden.
Die Luftversorgung des Magnetventils der Dosierpumpe erfolgt über ein Kunststoffrohr
ø 6x1. Um einen störungsfreien Betrieb zu gewährleisten, muss der Luftdruck zwischen
3 bar und 8 bar liegen.
Es ist darauf zu achten, dass die Luftversorgung stets hinter dem Sammelfern- bzw.
Notauslösungsventil (Armaturenschrank Rollenventil) angeschlossen wird.
(siehe Zeichnung Nr.: 52.251220 BL2 / Seite 39) wird.
Für einen störungsfreien Betrieb der Dosierpumpe ist es unbedingt erforderlich, zusätz-
lich zur Wartungseinheit einen Öler für die Luftaufbereitung zu installieren.
Zur Vermeidung von Störungen der Dosierpumpe durch Verschmutzung, wird empfohlen,
die Additivpumpe in regelmäßigen Abständen mit Heizöl zu spülen.
3.1.2 Vorratsbehälter (optional)
Der Vorratsbehälter gehört nicht zum Lieferumfang der Dosierpumpe. Der Additiv-Vorrats-
behälter sollte so ausgelegt werden, daß je nach vorgesehenem Mischungsverhältnis und
Fahrzeug ca. 20.000 bis 50.000 Liter Heizöl additiviert werden können.
Für ein hohes Mischungsverhältnis (z.B. 1:500) sollte ein entsprechend größerer Vorratsbehäl-
ter gewählt werden.
Die folgende Tabelle soll als Anhaltspunkt für die Auswahl der Behältergröße dienen.
Wird zum Detektieren von Additivmangel ein Schwimmerschalter in der Zulei-
tung zur Dosierpumpe verwendet, muss dieser gefüllt und entlüftet werden um
eine Additivierung zu ermöglichen. Der Vorratsbehälter ist aufzufüllen.
Der Auslauf des Vorratsbehälter und die Saugleitung zur Dosierpumpe bzw.
zum Schwimmerschalter, sollten nicht unter dem Niveau der Schwimmerkam-
mer liegen.
14
Mischungsverhältnis
1:1000 u. 1:2000
1:500 bis 1:4000
Tabelle 2: Auswahl der Behältergrößen
MN F12 001 GE DOK-462 Ausgabe/Rev. 1.03 (12/09)
Behältergröße
20 - 60 Liter
min. 60 – 100 Liter
®
Sening
ist ein eingetragenes Warenzeichen von FMC Technologies Inc.
