- Seite 1 ADV-105 BETRIEBSANLEITUNG OPERATING INSTRUCTIONS MODE D’EMPLOI GEBRUIKSAANWIJZING ADV-105_I-Manual_Fin3+3mm.indd 1 30.08.12 16:54...
- Seite 2 ADV-105 | DEUTSCH Abb. 1 DIAGRAM 1 ILLUSTRATION 1 AFBEELDING 1 Abb. 2 DIAGRAM 2 ILLUSTRATION 2 AFBEELDING 2 Abb. 3 DIAGRAM 3 ILLUSTRATION 3 AFBEELDING 3 ADV-105_I-Manual_Fin3+3mm.indd 2 30.08.12 16:54...
-
Seite 3: Vistadoor Audio-Türsprechsystem

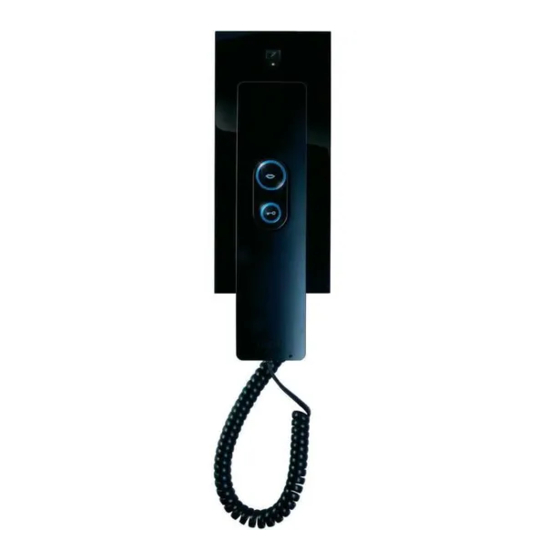

DEUTSCH | ADV-105 Innenstation ADV 105 für 8. Stecken Sie danach die Stecker der Anschlussplatine und der Buchse des Hörers auf die entsprechenden Steckplätze auf der VISTADOOR AUDIO-TÜRSPRECHSYSTEM Hauptplatine (der weiße Stecker der Anschlussplatine auf den weißen Steckplatz und den schwarzen Stecker der Hörerbuchse auf Vielen Dank für den Kauf der VISTADOOR Audio-Innenstation. Sie haben den schwarzen Steckplatz). ein hochwertiges Gerät mit Freisprechfunktion und Hörer gekauft. 9. Jetzt kann das Frontcover aufgesetzt werden. Dazu halten Sie das Frontcover auf der rechten Seite an den Gehäuseboden und drücken es dann vorsichtig auf den Gehäuseboden auf. Sehen Sie VERPACKUNGSINHALT sich dazu auch Abbildung 2 an. Achten Sie darauf, dass die Taster 1x Inneneinheit mit Hörer nicht verklemmen und dass die Halteclips sicher einrasten. 1x Befestigungsmaterial 10. Verbinden Sie den Hörer mit dem Spiralkabel. Die Stecker des 1x Betriebs- und Montageanleitung Spiralkabels passen nur in eine Richtung in die Buchse des Hörers. 1x Bohrschablone 11. Verbinden Sie die andere Seite des Spiralkabels mit der Innenein- heit. Die Stecker des Spiralkabels passen nur in eine Richtung in die Buchse für den Hörer an der Inneneinheit. 12. Legen Sie den Hörer auf. LEGENDE 1) Inneneinheit 2) Hörer 4) Ruhetaste... -
Seite 4: Technische Daten
ADV-105 | DEUTSCH Sprechen Taste innerhalb von 60 Sekunden nach dem Klingeln gedrückt gehalten wird oder wenn die Sprechverbindung aufgebaut ist. Entweder nehmen Sie den Hörer ab und sprechen dann mit dem Besucher oder Sie drücken einmal auf die Interkom Sprech-Taste. Während die Sprechverbindung aktiv ist, leuchtet der Leuchtrahmen um die Sprechtaste dauerhaft blau. Sind mehrere Innenstationen parallel miteinander verbunden, kann Um das Gespräch zu beenden, legen Sie entweder den Hörer auf zwischen diesen Innenstationen gesprochen werden. oder betätigen die Sprech-Taste. Die Sprechverbindung kann jederzeit Drücken Sie im Standby auf die Alarm-Taste, klingeln alle parallel hergestellt werden. Es ist nicht nötig, dass vorher geklingelt wird. Dazu angeschlossenen Innenstationen. Wird an einer der klingelnden Innen- nehmen Sie einfach den Hörer ab. stationen der Hörer abgenommen oder auf die Sprechtaste gedrückt, ist die Sprechverbindung aktiv. Um das Gespräch zu beenden, legen Sie Tür öffnen entweder den Hörer auf oder betätigen die Sprech-Taste. Ein angeschlossener Türöffner wird durch kurzes Drücken der Türöffner- Taste für ca. 6 Sekunden oder 1 Sekunde aktiviert (siehe Anleitung für die verwendete Außenstation), die Türöffner-Taste muss nicht TECHNISCHE DATEN gedrückt gehalten werden. Zur Bestätigung wird ein doppelter Beep-Ton an Außen- und Inneneinheit abgegeben und zusätzlich leuchtet das Betriebsspannung: 15Volt DC Namensschild „grün“, solange der Türöffner aktiviert ist. Stromaufnahme: 220 ± 50 mA Temperaturbereich: -10 bis + 50°C Der Türöffner kann aktiviert werden, wenn Maximale Luftfeuchtigkeit: 85% 1. geklingelt wurde (ohne vorher ein Gespräch aufbauen zu müssen,... -
Seite 5: Sicherheitshinweise
DEUTSCH | ADV-105 irgendwelcher Art einschließlich der beiläufigen oder Folgeschäden haftbar, die direkt oder indirekt aus der Störung dieses Produktes resultieren. SICHERHEITSHINWEISE Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch! Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produkts nicht gestattet. Der Aufbau des Produkts entspricht der Schutzklasse 1. Als Spannungsquelle darf nur eine ordnungsgemäße Netzsteckdose (230V ~ /50Hz) des öffentlichen Versorgungsnetzes verwendet werden. Geräte, die an Netzspannung betrieben werden, gehören nicht in Kinderhände. Lassen Sie deshalb in Anwesenheit von Kindern besondere Vorsicht walten. Zerlegen Sie das Produkt nicht! Es besteht die Gefahr eines lebensge- fährlichen elektrischen Schlages! Lassen Sie das Verpackungsmaterial nicht achtlos liegen, Plastikfolien/- tüten, Styroporteile etc. könnten für Kinder zu einem gefährlichen Spielzeug werden. Die Inneneinheiten sind nur für trockene Innenräume geeignet (keine Badezimmer o.ä. Feuchträume). Vermeiden Sie das Feucht-oder Nasswerden der Geräte. Es besteht die Gefahr eines lebensgefährlichen elektrischen Schlages! In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten. Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Geräts haben. Gehen Sie vorsichtig mit dem Produkt um - durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt. Diese Bedienungsanleitung ist eine Publikation der... - Seite 15 | ADV-105 Abb. 1 DIAGRAM 1 ILLUSTRATION 1 AFBEELDING 1 Abb. 2 DIAGRAM 2 ILLUSTRATION 2 AFBEELDING 2 Abb. 3 DIAGRAM 3 ILLUSTRATION 3 AFBEELDING 3 ADV-105_I-Manual_Fin3+3mm.indd 15 30.08.12 16:54...
- Seite 16 “Hiermit erklärt die me GmbH modern-electronics, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen befindet.” KONFORMITÄTSERKLÄRUNG kann unter folgender Adresse gefunden werden: http://www.m-e.de/download/ce/adv105ce.pdf ADV-105_I-Manual_Fin3+3mm.indd 16 30.08.12 16:54...
