11.3

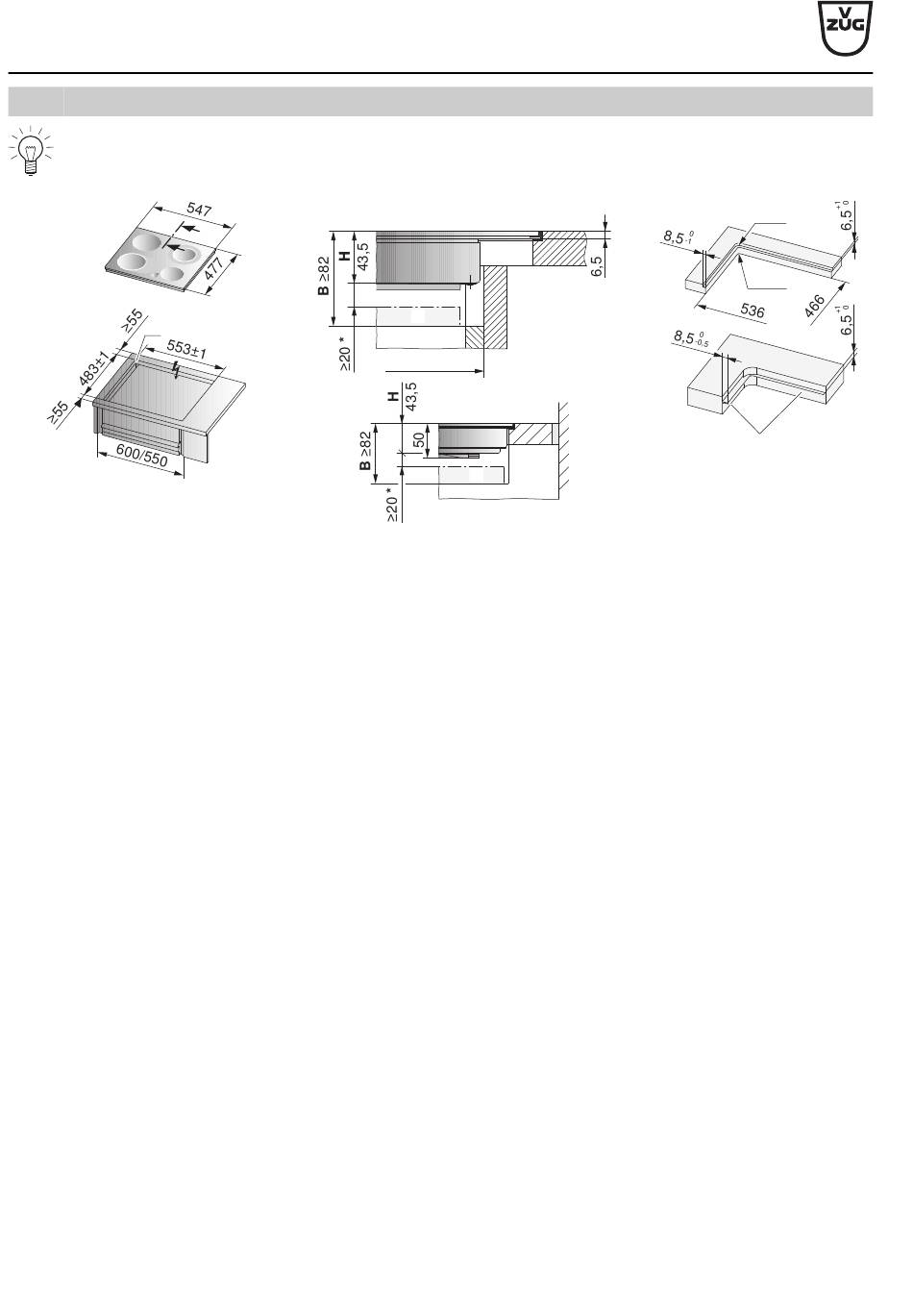

Geräte für den Ersatzmarkt: Quicklight, flächenbündiger Einbau
Für das Unterbauelement wird die Breite 600 mm empfohlen.
▪ Kochfeld-Unterteil muss nach unten ausbaubar sein!
▪ Gerät-Eckradien 11 mm
GK42H (31065), GK43 (527)
Z
* Empfohlener Freiraum
B Mindestmass für die Demontage der Kochfeldwanne im Bereich der Seitenwände
E Stahlwinkel geklebt oder geschraubt
F Seitenwand
H Mass von der Oberseite der Arbeitsplatte bis zur Unterseite der Kochfeldwanne
S Schublade/Möbel
106
Planungshilfe
Kollektion Schweiz
Küchengeräte
Y
Y
X – X
S
F
550±1
Y – Y
S
F
Glaskeramik-Kochfelder für den Ersatzmarkt
J001054-52
01.12.23
Z
R14
R0–5
E
