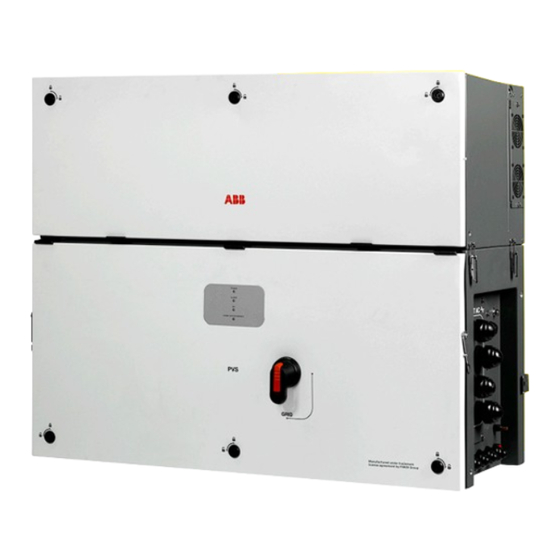

ABB - PVS 100-TL / 120-TL /
175-TL (Sunspec über
RS485)
Auswählbar unter Bus 1,2,10
„ABB"
Anschlussanleitung
Terminierung Adressierung Schnittstelle
Terminierung
Schalter
Übersicht
Die Schnittstelle ist integriert.
Anschlussort: RS485-Terminalblock, innen auf der Kommunikations- und Steuerungskarte
des Wechselrichters.
Die Verkabelung erfolgt mit drei Adern.
Eine Kommunikationsadresse muss vergeben werden.
Arbeitsschritte:
Adressierung
Ja
Schnittstelle
RS485

Werbung

loading

Inhaltszusammenfassung für ABB PVS 100-TL

  • Seite 1 ABB - PVS 100-TL / 120-TL / 175-TL (Sunspec über RS485) Auswählbar unter Bus 1,2,10 „ABB“ Anschlussanleitung Terminierung Adressierung Schnittstelle Terminierung Adressierung Schnittstelle Schalter RS485 Übersicht Die Schnittstelle ist integriert. Anschlussort: RS485-Terminalblock, innen auf der Kommunikations- und Steuerungskarte des Wechselrichters.
  • Seite 2 1. Wechselrichter und SmartDog stromlos schalten. 2. Wechselrichter an den SmartDog anschließen. 3. Wechselrichter untereinander verbinden. 4. Kommunikationsadresse vergeben (gemäß Anleitung zum Wechselrichter). Wechselrichter an den SmartDog anschließen Die Verkabelung erfolgt über ein selbstkonfektioniertes RS485-Datenkabel. Vorgehen: 1. Wechselrichter gemäß Anleitung zum Wechselrichter öffnen. 2.
  • Seite 3 5. Wenn kein weiterer Wechselrichter angeschlossen wird, den Wechselrichter terminieren: Den DIP-Schalter für Endwiderstand auf “On” setzen. 6. Wechselrichter wieder schließen. Kommunikationsadresse vergeben 1. Empfehlung: Verwenden Sie eine fortlaufende Nummerierung, beginnend mit 2. Adressbereich 2-63. 2. Einstellung: Gemäß Anleitung zum Wechselrichter. ℹ️...
  • Seite 4 Revision #2 Created 18 November 2024 09:54:06 by Philipp Kreutzer Updated 18 November 2024 10:56:31 by Philipp Kreutzer...
