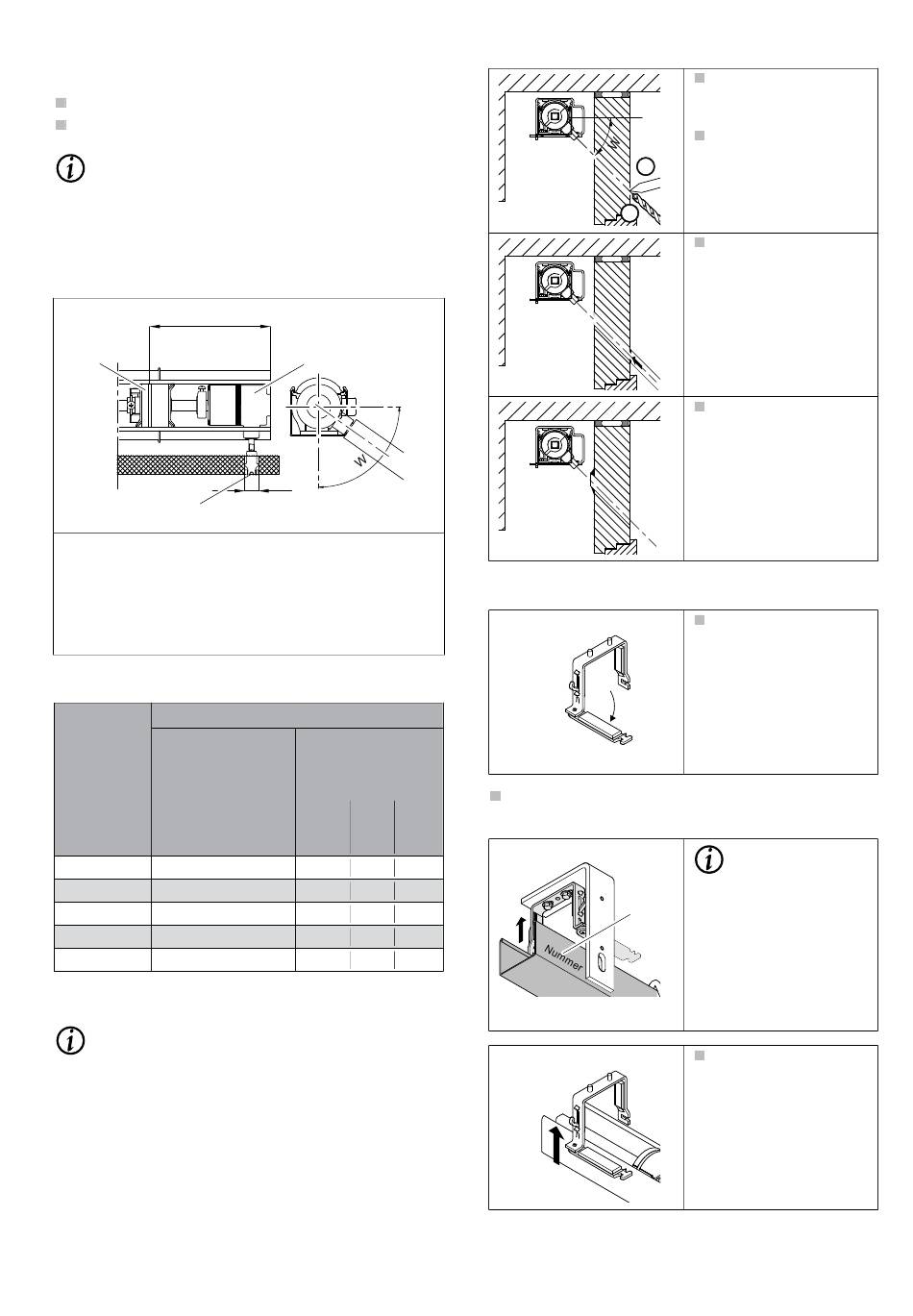

Durchführung Netzleitung (bauseitig)
Die Durchführung ausmessen und anzeichnen.
Die Durchführung mit Bohrer ∅ 16 mm bohren.
INFO
Nach dem Verlegen des bauseitigen Anschlusses ist
die Öffnung nach den geltenden Richtlinien wieder
zu verschließen.
Durchführung Gelenklager
X
2
3
1 Getriebe
Lager
2
3 Durchführung
W Schwenkbereich Getriebe (abhängig von La-
mellenbreite und Getriebeabgang)
X Endabstand
Abb. 4: Durchführung für Getriebe innenliegend ausmessen
und anzeichnen (alle Maßangaben in mm)
Lamellen- Maximaler Schwenkbereich Getriebe W
breite [mm]
Getriebeab-
gang im Bereich
der Lamellen
50 52°
60 50°
73 50°
80 45°
90/93 42°
Tab. 10: Schwenkbereich des Getriebeabganges in Abhän-
gigkeit von der Lamellenbreite
INFO
Der Schwenkbereich des Getriebes [W] ist auch
noch abhängig vom ausgewählten Gelenklager.
816874 [Rev. 15 - de]/01.04.2024
1
0°
16
Getriebeabgang
im Bereich der
Führungsschiene
FSCH FSCH FSCH
Typ 1 Typ Typ
2 - 4 7 - 10
- - -
55° 47° 37°
55° 47° 37°
55° 47° 37°
55° 47° 37°
1
2
2.8 Oberschiene einhängen
Den Raffstore mit dem Fahrkabel mindestens auf Blen-
de- oder Schachthöhe + 500 mm tieffahren.
I
1
A
A = außen I = innen
Montage
Die Durchführung aus-
messen und anzeich-
nen.
Die Durchführung mit
Bohrer ∅ 16 mm boh-
ren.
Das Rohr ∅ 16 mm ein-
schieben.
Das Rohr bauseitig dau-
erelastisch abdichten.
Den Oberschienenträ-
ger öffnen.
INFO
Die Auftragsnummer
[1] auf der Ober-
schiene muss in
Richtung Gebäude-
inneres zeigen.
Die Oberschiene in die
Oberschienenträger ein-
hängen.
