Montage

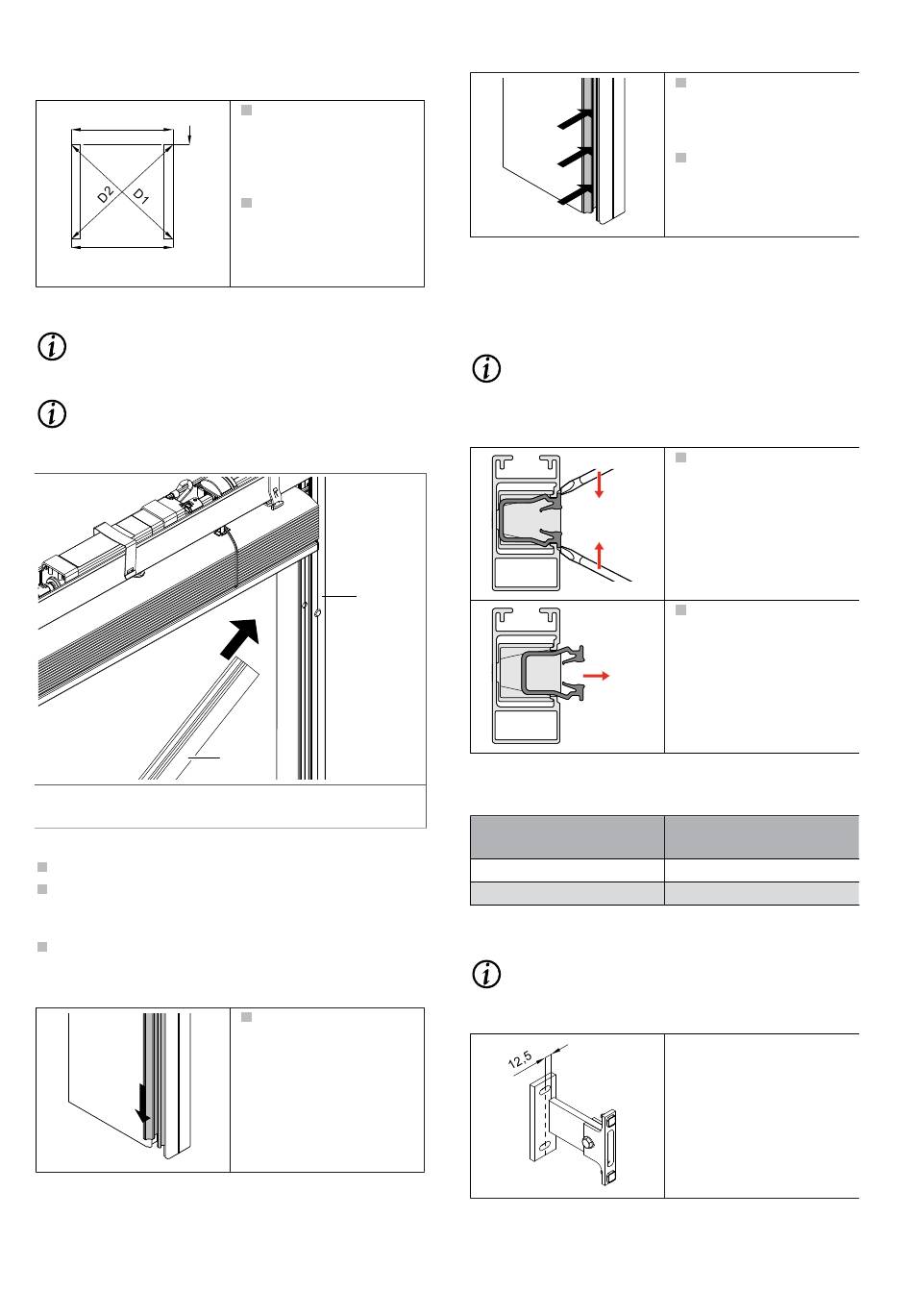

Führungsschienen ausrichten
B
X1
X2
2K-Kunststoff-Clipprofil montieren (nur Typ 74/75)
INFO
Separaten Montagehinweis für Zusatzausstattung
Raffstore in windstabiler Ausführung beachten.
INFO
Separaten Montagehinweis für Zusatzausstattung
akkugestütztes Notraff-Set beachten.
2K-Kunststoff-Clip-
1
profil
Abb. 9:
2K-Kunststoff-Clipprofil montieren
Den Raffstore in die obere Endlage hochfahren.
Das 2K-Kunststoff-Clipprofil [1] unterhalb der Endschie-
ne auf einer Länge von ca. 100 mm in Führungsprofil [2]
eindrücken.
Das 2K-Kunststoff-Clipprofil [1] nach oben schieben.
Darauf achten, dass alle Führungsnippel in das 2K-
Kunststoff-Clipprofil fassen.
Seite 18 | 28
Die Führungsschienen
auf "Höhengleichheit
(B) und auf Parallelität
(X1 = X2 ± 1 mm) über-
prüfen.
Die Diagonalen D1
und D2 messen. Wenn
D1 = D2 sind die Füh-
rungsschienen parallel
und rechtwinklig.
2
1
Führungsprofil
2
Das 2K-Kunststoff-Clip-
profil bis zur unteren
Kante des Führungspro-
fils nach unten schie-
ben.
2.16
Führungsschienen Typ 9/10/74/75 mit Hal-
ter H101/115 befestigen
2K-Kunststoff-Clipprofil demontieren (Führungsschiene
Typ 74/75)
INFO
Die 2K-Kunststoff-Clipprofile sind werkseitig in die
Führungsschienen eingeschoben und müssen vor
der Montage entfernt werden.
Befestigungspunkte der Führungsschienenhalter mar-
kieren und bohren
Länge Führungsschiene
bis 3000 mm
bis 5000 mm
Tab. 17:
Anzahl Führungsschienenhalter H101/115 in Abhän-
gigkeit der Führungsschienenlänge
INFO
Die Befestigungspositionen mittig anzeichnen, damit
ein nachträglicher Ausgleich möglich ist.
Das 2K-Kunststoff-Clip-
profil von unten begin-
nend in Führungsprofil
eindrücken.
Das 2K-Kunststoff-Clip-
profil komplett in Füh-
rungsprofil einrasten.
Die Außenkan-
ten des 2K-Kunst-
stoff-Clipprofils mit
Schlitz-Schraubendreher
zusammendrücken.
Das 2K-Kunststoff-Clip-
profile aus den Füh-
rungsschienen hebeln
bzw. entfernen.
Anzahl Führungsschie-
nenhalter
2 Stück
3 Stück
Besonderheit Halter
H115:
Beim Halter H115 sitzt das
Schwert um 12,5 mm aus
der Mitte versetzt.
