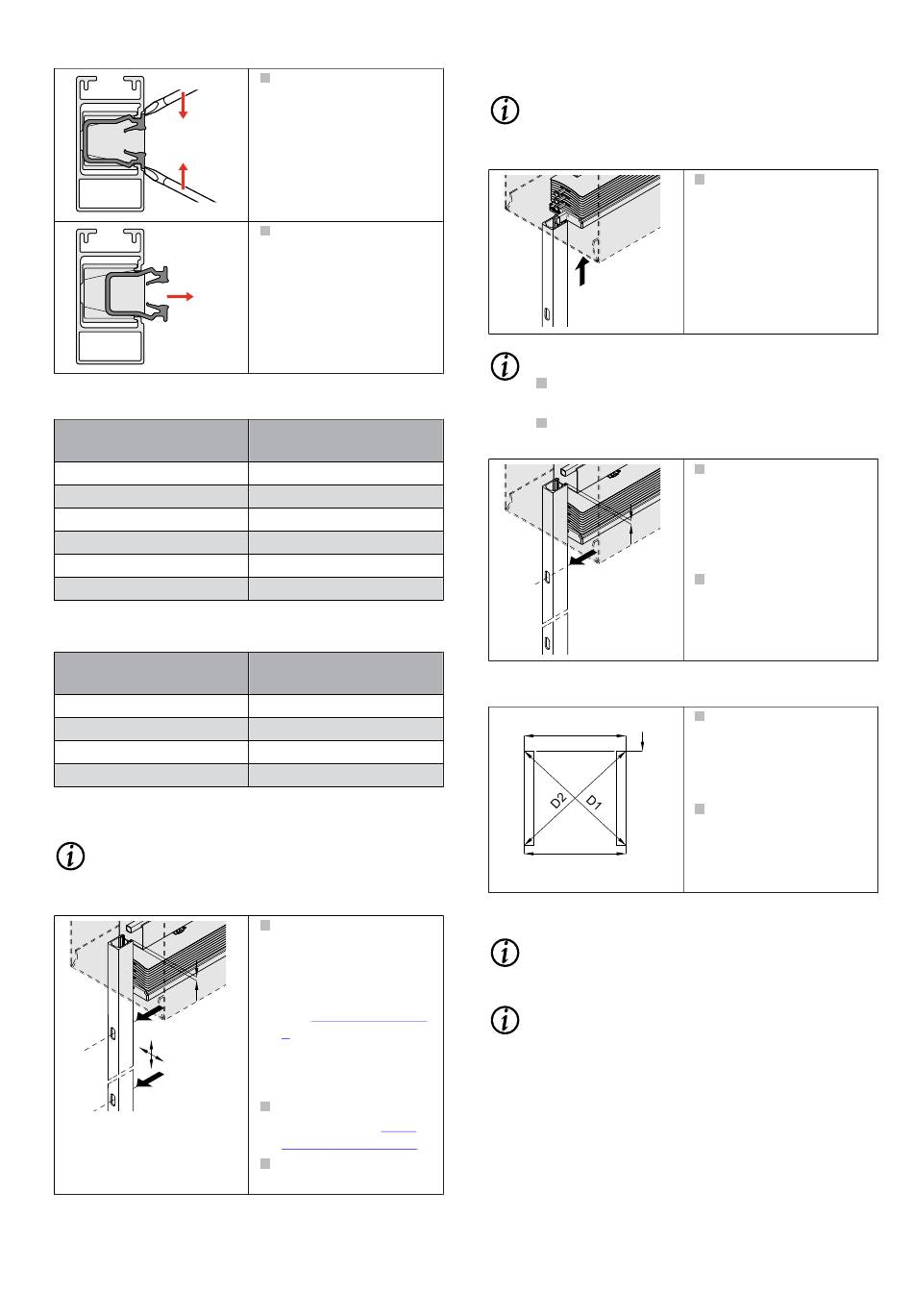

WAREMA Basis-Raffstore Montageanleitung Seite 11

Befestigungspunkte markieren und bohren
Länge Führungsschiene
bis 1400 mm
bis 2200 mm
bis 3000 mm
bis 3800 mm
bis 4600 mm
bis 5000 mm
Tab. 11: Anzahl Bohrungen in Abhängigkeit der Führungs-
schienenlänge
Länge Führungsschiene
bis 1450 mm
1451 bis 2500 mm
2501 bis 3550 mm
3551 bis 4600 mm
Tab. 12: Anzahl Bohrungen in Abhängigkeit der Führungs-
schienenlänge
INFO
Die Befestigungspositionen mittig anzeichnen, damit
ein nachträglicher Ausgleich möglich ist.
< 5
GA = Außen GI = Innen
816874 [Rev. 15 - de]/01.04.2024
Die Außenkan-
ten des 2K-Kunst-
stoff-Clipprofils mit
Schlitz-Schraubendreher
zusammendrücken.
Das 2K-Kunststoff-Clip-
profile aus den Füh-
rungsschienen hebeln
bzw. entfernen.
Anzahl Befestigungs-
punkte
2 Stück
3 Stück
4 Stück
5 Stück
6 Stück
7 Stück
Anzahl Befestigungs-
punkte
3 Stück
4 Stück
5 Stück
6 Stück
Die Führungsschienen
am Montageuntergrund
senkrecht und waage-
recht ausgerichtet hal-
ten. Maßskizze beach-
ten (siehe Tab. 8/Seite
6). Die Führungs-
schiene darf max. 5 mm
zur Unterkante Ober-
schiene überstehen.
Das Bohrbild über-
tragen (Anzahl siehe
Tab. 11siehe Tab. 12).
Die Befestigungslöcher
bohren.
Führungsschiene befestigen
INFO
Beim Aufschieben der Führungsschiene nicht gegen
die Wendewelle in der Oberschiene drücken.
INFO
Den Montageuntergrund auf Unebenheit über-
prüfen.
Ggf. Unebenheiten ausgleichen.
< 5
Führungsschienen ausrichten
B
X1
X2
2K-Kunststoff-Clipprofil montieren (nur Typ 23/70)
INFO
Separaten Montagehinweis für Zusatzausstattung
Raffstore in windstabiler Ausführung beachten.
INFO
Separaten Montagehinweis für Zusatzausstattung
akkugestütztes Notraff-Set beachten.
Montage
Die Führungsschiene
von unten leicht schräg
auf die Führungsnippel
der Endschiene und al-
ler Lamellen aufschie-
ben.
Die Führungsschiene
in der Höhe ausrichten.
Die Führungsschiene
darf max. 5 mm zur Un-
terkante Oberschiene
überstehen.
Führungsschiene auf
dem Montageunter-
grund befestigen!
Die Führungsschienen
auf "Höhengleichheit
(B) und auf Parallelität
(X1 = X2 ± 1 mm) über-
prüfen.
Die Diagonalen D1
und D2 messen. Wenn
D1 = D2 sind die Füh-
rungsschienen parallel
und rechtwinklig.
Seite 11 | 28
