Montage
INFO
Bei gekuppelten Anlagen
23 beachten.

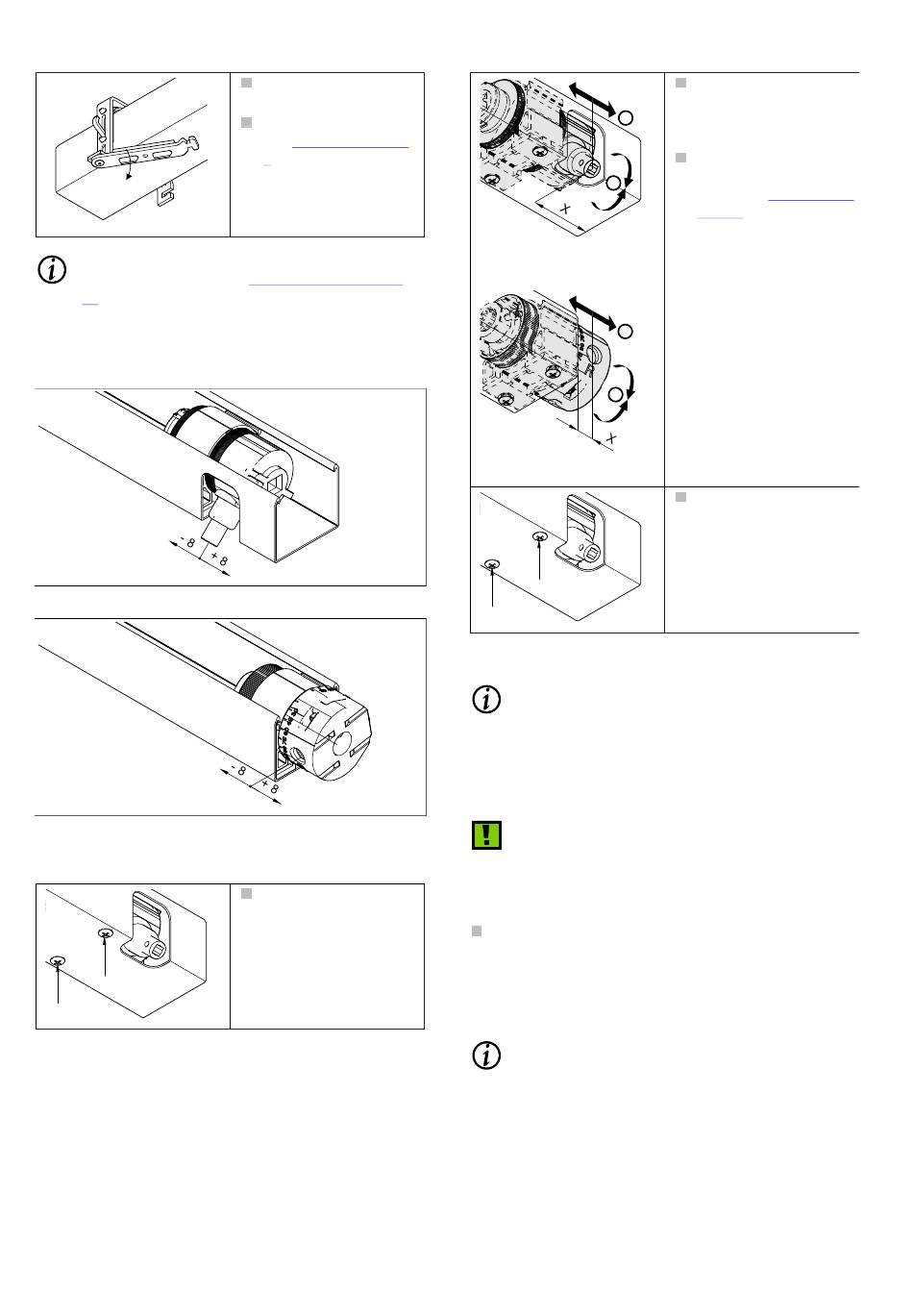

2.9 Getriebe verschieben und/oder Schwenk-
bereich ändern
Abb. 5: innenliegendes Getriebe (alle Maßangaben in mm)
Abb. 6: außenliegendes Getriebe (alle Maßangaben in mm)
Getriebe einstellen
Seite 10 | 28
Die Oberschienenträger
schließen.
Die Ausrichtung prü-
fen (siehe Tab. 8/Seite
6).
siehe Kapitel 2.19/Seite
Die Schrauben für Be-
festigung Getriebe lö-
sen.
1
2
Innenliegendes Getriebe
1
2
Außenliegendes Getriebe
2.10 Führungsschienen kürzen
INFO
Führungsschienen kürzen, falls erforderlich.
Wenn Führungsschienen gekürzt werden, muss
auch der Raffstore gekürzt werden. Die Endschiene
des Raffstore muss in tiefgefahrenem Zustand frei
hängen.
HINWEIS
Produktbeschädigung!
Die Führungsschienen sind bis max. 5 mm vor der
Prägestelle kürzbar.
Die Führungsschiene kürzen.
2.11 Führungsschienen Typ 1/23/70/71 montie-
ren
2K-Kunststoff-Clipprofil demontieren (nur Typ 23/70)
INFO
Die 2K-Kunststoff-Clipprofile sind werkseitig in die
Führungsschienen eingeschoben und müssen vor
der Montage entfernt werden.
Das Lamellenpaket an-
heben und das Getrie-
be auf das gewünschtes
Maß X ausschieben.
Das Getriebe auf den
gewünschten Winkel
einstellen (siehe Abb. 4/
Seite 9).
Die Schrauben für die
Befestigung Getriebe
anziehen.
816874 [Rev. 15 - de]/01.04.2024
