< 5
1
2

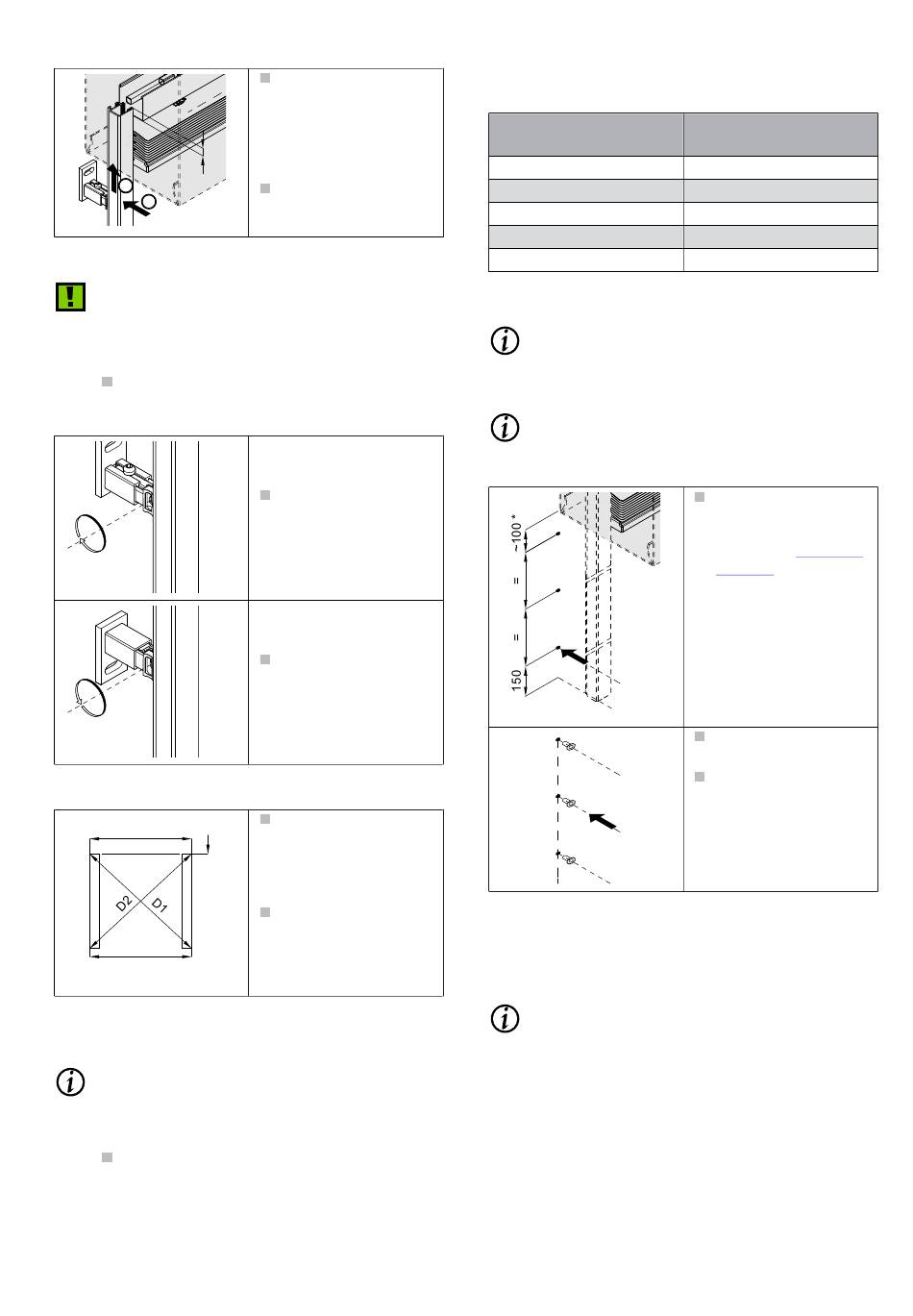

Führungsschienen fixieren
HINWEIS
Produktbeschädigung durch falsches Vorgehen!
Die Drehung der Innensechskantschraube im
Spreizkeil ist auf max. 180° begrenzt.
Die Innensechskantschraube im Spreizkeil um
180° verdrehen.
Führungsschienen ausrichten
B
X1
X2
2.13
Führungsschienen Typ 2/3 mit Halter H2
befestigen
INFO
Die Befestigung der Schiene mittels Führungsschie-
nenhalter H2 ist nur auf stabilen Metallflächen zuläs-
sig!
Den Montageuntergrund auf Richtigkeit der An-
gaben überprüfen.
816874 [Rev. 15 - de]/01.04.2024
Die Führungsschiene
in der Höhe ausrichten.
Die Führungsschiene
darf max. 5 mm zur Un-
terkante Oberschiene
überstehen.
Die Führungsschiene in
die Führungsschienen-
halter drücken.
Befestigung Führungs-
schienenhalter oben:
Den Spreizkeil mit 4er
Innensechskantschlüs-
sel um 180° von oben
in Richtung Führungs-
schiene drehen.
Befestigung Führungs-
schienenhalter unten:
Den Spreizkeil mit 4er
Innensechskantschlüs-
sel um 180° von unten
in Richtung Führungs-
schiene drehen.
Die Führungsschienen
auf "Höhengleichheit
(B) und auf Parallelität
(X1 = X2 ± 1 mm) über-
prüfen.
Die Diagonalen D1
und D2 messen. Wenn
D1 = D2 sind die Füh-
rungsschienen parallel
und rechtwinklig.
Befestigungspunkte der Führungsschienenhalter mar-
kieren und bohren
Länge Führungsschiene
bis 1400 mm
bis 2500 mm
bis 3500 mm
bis 4500 mm
bis 5000 mm
Tab. 14:
Anzahl Führungsschienenhalter H2 in Abhängigkeit
der Führungsschienenlänge
INFO
Überprüfen, ob Einnietmuttern an der Metallfassade
bereits bauseitig vorhanden sind, ggf. nachfolgende
Arbeitsschritte durchführen.
INFO
Die Befestigungspositionen mittig anzeichnen, damit
ein nachträglicher Ausgleich möglich ist.
*
Erster Führungsschienenhalter von oben muss ca.
100 mm unterhalb der Blende oder des Schachtes-
sitzen.
Führungsschienen aufschieben
INFO
Beim Aufschieben der Führungsschiene nicht gegen
die Wendewelle in der Oberschiene drücken.
Die Führungsschiene ist erst fixiert, wenn der Füh-
rungsschienenhalter eingedreht worden ist.
Montage
Anzahl Führungsschie-
nenhalter
2 Stück
3 Stück
4 Stück
5 Stück
6 Stück
Die Position der Füh-
rungsschienenhalter auf
den Montageuntergrund
übertragen
(siehe Tab.
8/Seite
6).
Die Befestigungslöcher
(∅9,1 mm) bohren.
Die Einnietmuttern in
die Bohrungen stecken
und bündig in die Me-
tallfassade einpressen.
Seite 13 | 28
