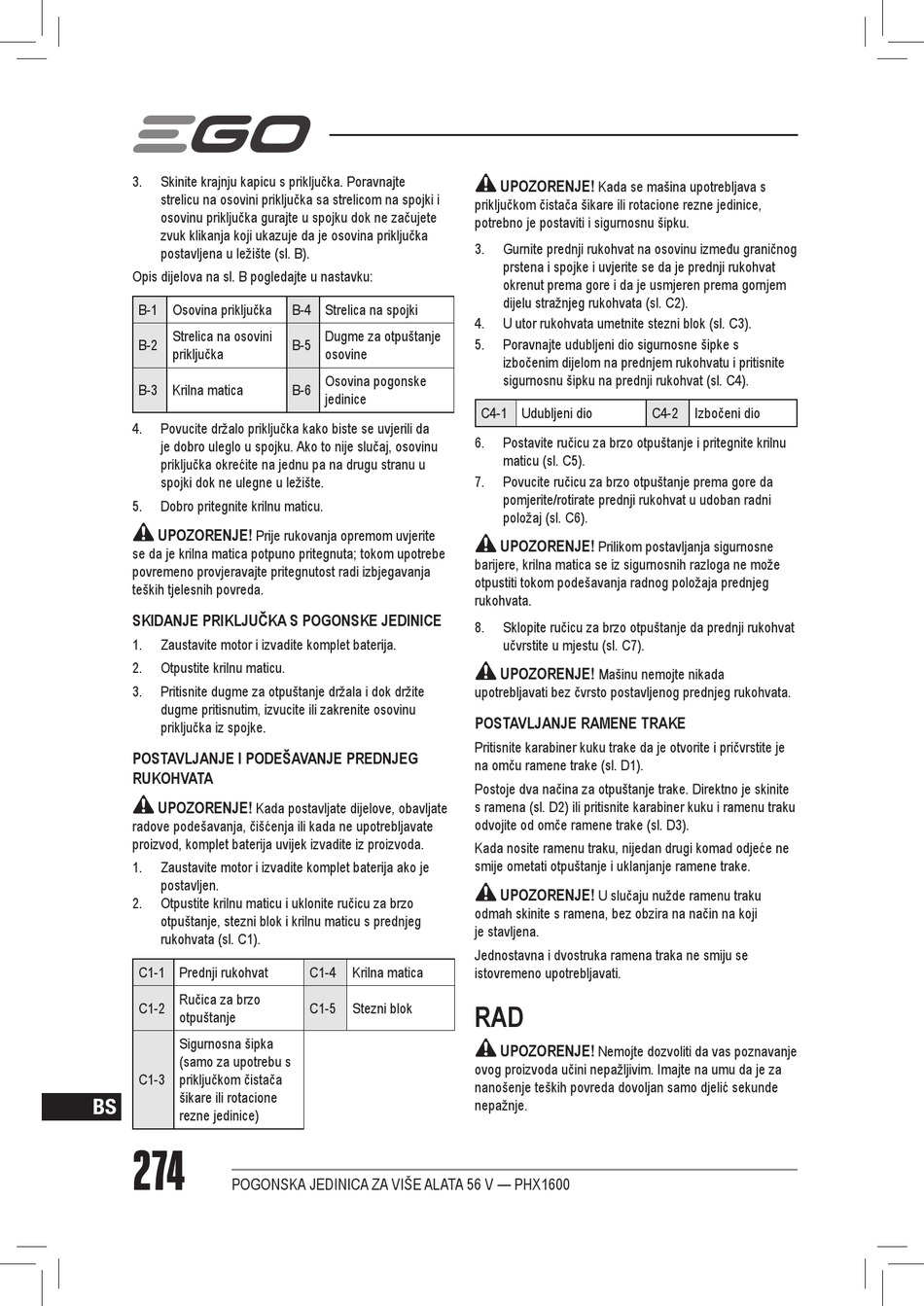

3.
Skinite krajnju kapicu s priključka. Poravnajte
strelicu na osovini priključka sa strelicom na spojki i
osovinu priključka gurajte u spojku dok ne začujete
zvuk klikanja koji ukazuje da je osovina priključka
postavljena u ležište (sl. B).
Opis dijelova na sl. B pogledajte u nastavku:
B-1 Osovina priključka
Strelica na osovini
B-2
priključka
B-3 Krilna matica
4.
Povucite držalo priključka kako biste se uvjerili da
je dobro uleglo u spojku. Ako to nije slučaj, osovinu
priključka okrećite na jednu pa na drugu stranu u
spojki dok ne ulegne u ležište.
5.
Dobro pritegnite krilnu maticu.
UPOZORENJE!
Prije rukovanja opremom uvjerite
se da je krilna matica potpuno pritegnuta; tokom upotrebe
povremeno provjeravajte pritegnutost radi izbjegavanja
teških tjelesnih povreda.
SKIDANJE PRIKLJUČKA S POGONSKE JEDINICE
1.
Zaustavite motor i izvadite komplet baterija.
2.
Otpustite krilnu maticu.
3.
Pritisnite dugme za otpuštanje držala i dok držite
dugme pritisnutim, izvucite ili zakrenite osovinu
priključka iz spojke.
POSTAVLJANJE I PODEŠAVANJE PREDNJEG
RUKOHVATA
UPOZORENJE!
Kada postavljate dijelove, obavljate
radove podešavanja, čišćenja ili kada ne upotrebljavate
proizvod, komplet baterija uvijek izvadite iz proizvoda.
1.
Zaustavite motor i izvadite komplet baterija ako je
postavljen.
2.
Otpustite krilnu maticu i uklonite ručicu za brzo
otpuštanje, stezni blok i krilnu maticu s prednjeg
rukohvata (sl. C1).
C1-1 Prednji rukohvat
Ručica za brzo
C1-2
otpuštanje
Sigurnosna šipka
(samo za upotrebu s
C1-3
priključkom čistača
šikare ili rotacione
BS
rezne jedinice)
274
POGONSKA JEDINICA ZA VIŠE ALATA 56 V — PHX1600
B-4 Strelica na spojki
Dugme za otpuštanje
B-5
osovine
Osovina pogonske
B-6
jedinice
C1-4
Krilna matica
C1-5
Stezni blok
UPOZORENJE!
Kada se mašina upotrebljava s
priključkom čistača šikare ili rotacione rezne jedinice,
potrebno je postaviti i sigurnosnu šipku.
3.
Gurnite prednji rukohvat na osovinu između graničnog
prstena i spojke i uvjerite se da je prednji rukohvat
okrenut prema gore i da je usmjeren prema gornjem
dijelu stražnjeg rukohvata (sl. C2).
4.
U utor rukohvata umetnite stezni blok (sl. C3).
5.
Poravnajte udubljeni dio sigurnosne šipke s
izbočenim dijelom na prednjem rukohvatu i pritisnite
sigurnosnu šipku na prednji rukohvat (sl. C4).
C4-1 Udubljeni dio
6.
Postavite ručicu za brzo otpuštanje i pritegnite krilnu
maticu (sl. C5).
7.
Povucite ručicu za brzo otpuštanje prema gore da
pomjerite/rotirate prednji rukohvat u udoban radni
položaj (sl. C6).
UPOZORENJE!
Prilikom postavljanja sigurnosne
barijere, krilna matica se iz sigurnosnih razloga ne može
otpustiti tokom podešavanja radnog položaja prednjeg
rukohvata.
8.
Sklopite ručicu za brzo otpuštanje da prednji rukohvat
učvrstite u mjestu (sl. C7).
UPOZORENJE!
Mašinu nemojte nikada
upotrebljavati bez čvrsto postavljenog prednjeg rukohvata.
POSTAVLJANJE RAMENE TRAKE
Pritisnite karabiner kuku trake da je otvorite i pričvrstite je
na omču ramene trake (sl. D1).
Postoje dva načina za otpuštanje trake. Direktno je skinite
s ramena (sl. D2) ili pritisnite karabiner kuku i ramenu traku
odvojite od omče ramene trake (sl. D3).
Kada nosite ramenu traku, nijedan drugi komad odjeće ne
smije ometati otpuštanje i uklanjanje ramene trake.
UPOZORENJE!
U slučaju nužde ramenu traku
odmah skinite s ramena, bez obzira na način na koji
je stavljena.
Jednostavna i dvostruka ramena traka ne smiju se
istovremeno upotrebljavati.
RAD
UPOZORENJE!
Nemojte dozvoliti da vas poznavanje
ovog proizvoda učini nepažljivim. Imajte na umu da je za
nanošenje teških povreda dovoljan samo djelić sekunde
nepažnje.
C4-2
Izbočeni dio
