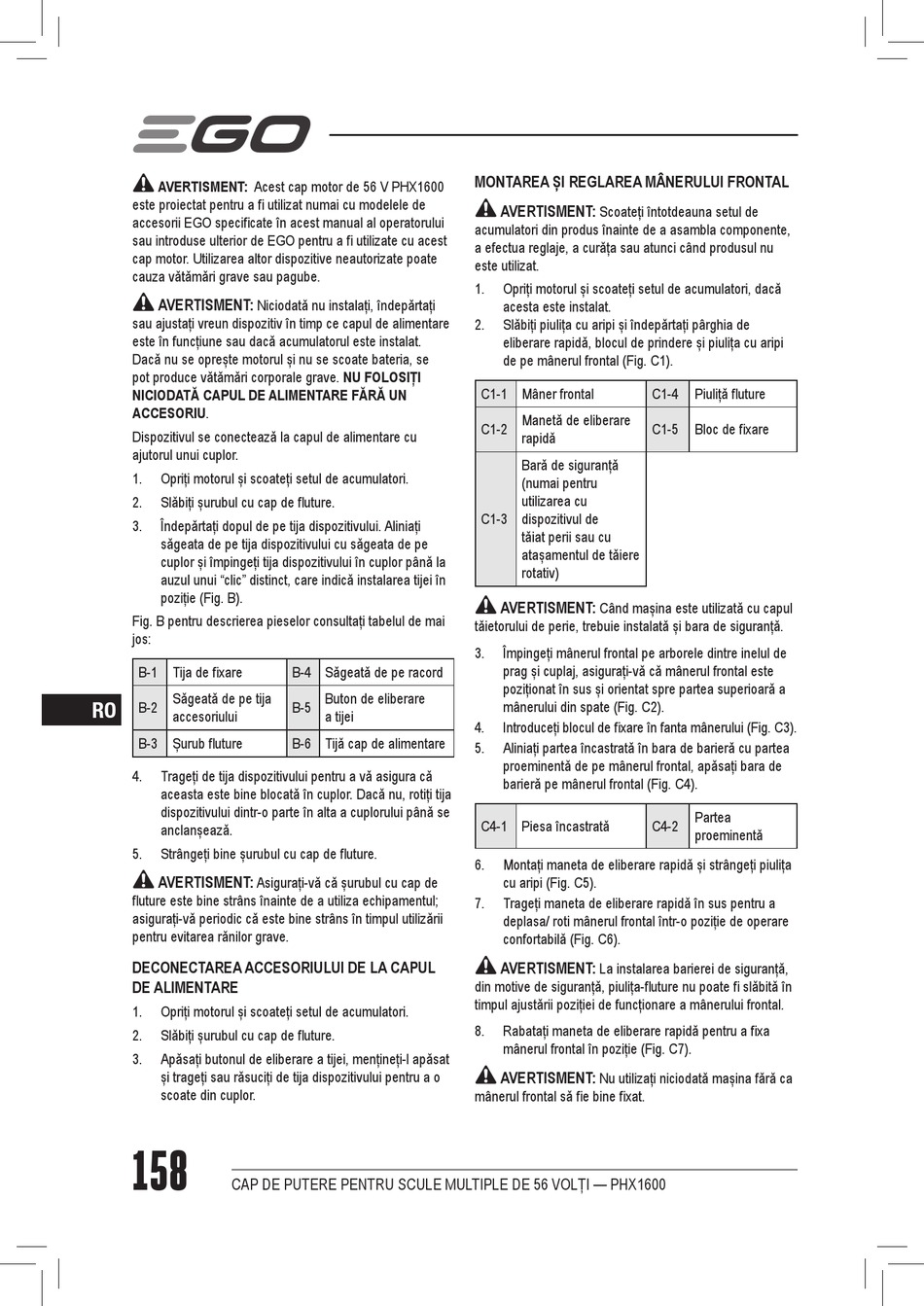

AVERTISMENT: Acest cap motor de 56 V PHX1600
este proiectat pentru a fi utilizat numai cu modelele de
accesorii EGO specificate în acest manual al operatorului
sau introduse ulterior de EGO pentru a fi utilizate cu acest
cap motor. Utilizarea altor dispozitive neautorizate poate
cauza vătămări grave sau pagube.
AVERTISMENT:
Niciodată nu instalați, îndepărtați
sau ajustați vreun dispozitiv în timp ce capul de alimentare
este în funcțiune sau dacă acumulatorul este instalat.
Dacă nu se oprește motorul și nu se scoate bateria, se
pot produce vătămări corporale grave. NU FOLOSIȚI
NICIODATĂ CAPUL DE ALIMENTARE FĂRĂ UN
ACCESORIU.
Dispozitivul se conectează la capul de alimentare cu
ajutorul unui cuplor.
1.
Opriți motorul și scoateți setul de acumulatori.
2.
Slăbiți șurubul cu cap de fluture.
3.
Îndepărtați dopul de pe tija dispozitivului. Aliniați
săgeata de pe tija dispozitivului cu săgeata de pe
cuplor și împingeți tija dispozitivului în cuplor până la
auzul unui "clic" distinct, care indică instalarea tijei în
poziție (Fig. B).
Fig. B pentru descrierea pieselor consultați tabelul de mai
jos:
B-1 Tija de fixare
Săgeată de pe tija
RO
B-2
accesoriului
B-3 Șurub fluture
4.
Trageți de tija dispozitivului pentru a vă asigura că
aceasta este bine blocată în cuplor. Dacă nu, rotiți tija
dispozitivului dintr-o parte în alta a cuplorului până se
anclanșează.
5.
Strângeți bine șurubul cu cap de fluture.
AVERTISMENT:
Asigurați-vă că șurubul cu cap de
fluture este bine strâns înainte de a utiliza echipamentul;
asigurați-vă periodic că este bine strâns în timpul utilizării
pentru evitarea rănilor grave.
DECONECTAREA ACCESORIULUI DE LA CAPUL
DE ALIMENTARE
1.
Opriți motorul și scoateți setul de acumulatori.
2.
Slăbiți șurubul cu cap de fluture.
3.
Apăsați butonul de eliberare a tijei, mențineți-l apăsat
și trageți sau răsuciți de tija dispozitivului pentru a o
scoate din cuplor.
158
CAP DE PUTERE PENTRU SCULE MULTIPLE DE 56 VOLȚI — PHX1600
B-4 Săgeată de pe racord
Buton de eliberare
B-5
a tijei
B-6 Tijă cap de alimentare
MONTAREA ȘI REGLAREA MÂNERULUI FRONTAL
AVERTISMENT:
Scoateți întotdeauna setul de
acumulatori din produs înainte de a asambla componente,
a efectua reglaje, a curăța sau atunci când produsul nu
este utilizat.
1.
Opriți motorul și scoateți setul de acumulatori, dacă
acesta este instalat.
2.
Slăbiți piulița cu aripi și îndepărtați pârghia de
eliberare rapidă, blocul de prindere și piulița cu aripi
de pe mânerul frontal (Fig. C1).
C1-1 Mâner frontal
Manetă de eliberare
C1-2
rapidă
Bară de siguranță
(numai pentru
utilizarea cu
C1-3
dispozitivul de
tăiat perii sau cu
atașamentul de tăiere
rotativ)
AVERTISMENT:
Când mașina este utilizată cu capul
tăietorului de perie, trebuie instalată și bara de siguranță.
3.
Împingeți mânerul frontal pe arborele dintre inelul de
prag și cuplaj, asigurați-vă că mânerul frontal este
poziționat în sus și orientat spre partea superioară a
mânerului din spate (Fig. C2).
4.
Introduceți blocul de fixare în fanta mânerului (Fig. C3).
5.
Aliniați partea încastrată în bara de barieră cu partea
proeminentă de pe mânerul frontal, apăsați bara de
barieră pe mânerul frontal (Fig. C4).
C4-1 Piesa încastrată
6.
Montați maneta de eliberare rapidă și strângeți piulița
cu aripi (Fig. C5).
7.
Trageți maneta de eliberare rapidă în sus pentru a
deplasa/ roti mânerul frontal într-o poziție de operare
confortabilă (Fig. C6).
AVERTISMENT:
La instalarea barierei de siguranță,
din motive de siguranță, piulița-fluture nu poate fi slăbită în
timpul ajustării poziției de funcționare a mânerului frontal.
8.
Rabatați maneta de eliberare rapidă pentru a fixa
mânerul frontal în poziție (Fig. C7).
AVERTISMENT:
Nu utilizați niciodată mașina fără ca
mânerul frontal să fie bine fixat.
C1-4
Piuliță fluture
C1-5
Bloc de fixare
Partea
C4-2
proeminentă
