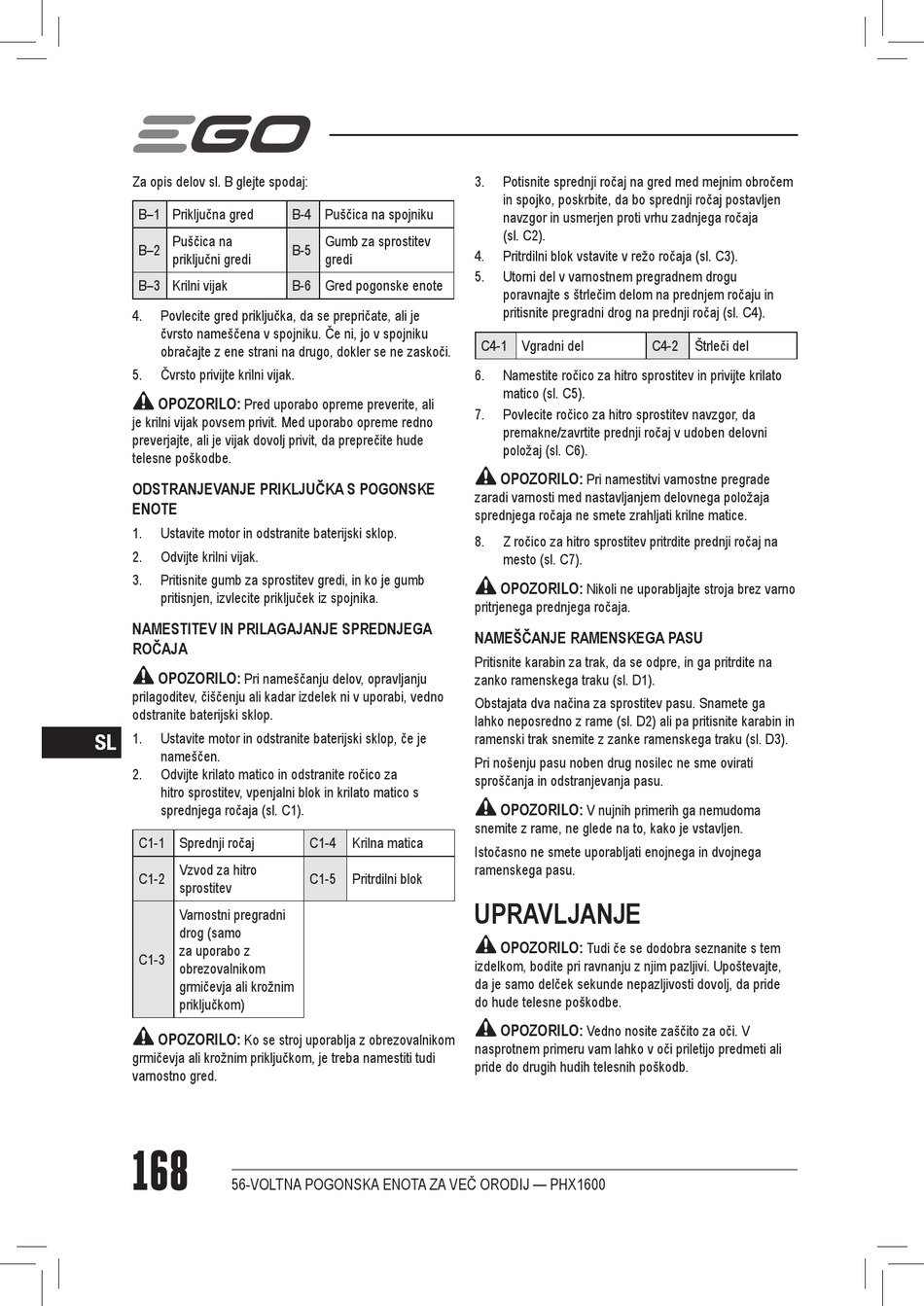

Za opis delov sl. B glejte spodaj:
B–1 Priključna gred
Puščica na
B–2
priključni gredi
B–3 Krilni vijak
4.
Povlecite gred priključka, da se prepričate, ali je
čvrsto nameščena v spojniku. Če ni, jo v spojniku
obračajte z ene strani na drugo, dokler se ne zaskoči.
5.
Čvrsto privijte krilni vijak.
OPOZORILO:
Pred uporabo opreme preverite, ali
je krilni vijak povsem privit. Med uporabo opreme redno
preverjajte, ali je vijak dovolj privit, da preprečite hude
telesne poškodbe.
ODSTRANJEVANJE PRIKLJUČKA S POGONSKE
ENOTE
1.
Ustavite motor in odstranite baterijski sklop.
2.
Odvijte krilni vijak.
3.
Pritisnite gumb za sprostitev gredi, in ko je gumb
pritisnjen, izvlecite priključek iz spojnika.
NAMESTITEV IN PRILAGAJANJE SPREDNJEGA
ROČAJA
OPOZORILO:
Pri nameščanju delov, opravljanju
prilagoditev, čiščenju ali kadar izdelek ni v uporabi, vedno
odstranite baterijski sklop.
1.
Ustavite motor in odstranite baterijski sklop, če je
SL
nameščen.
2.
Odvijte krilato matico in odstranite ročico za
hitro sprostitev, vpenjalni blok in krilato matico s
sprednjega ročaja (sl. C1).
C1-1 Sprednji ročaj
Vzvod za hitro
C1-2
sprostitev
Varnostni pregradni
drog (samo
za uporabo z
C1-3
obrezovalnikom
grmičevja ali krožnim
priključkom)
OPOZORILO:
Ko se stroj uporablja z obrezovalnikom
grmičevja ali krožnim priključkom, je treba namestiti tudi
varnostno gred.
168
56-VOLTNA POGONSKA ENOTA ZA VEČ ORODIJ — PHX1600
B-4 Puščica na spojniku
Gumb za sprostitev
B-5
gredi
B-6 Gred pogonske enote
C1-4
Krilna matica
C1-5
Pritrdilni blok
3.
Potisnite sprednji ročaj na gred med mejnim obročem
in spojko, poskrbite, da bo sprednji ročaj postavljen
navzgor in usmerjen proti vrhu zadnjega ročaja
(sl. C2).
4.
Pritrdilni blok vstavite v režo ročaja (sl. C3).
5.
Utorni del v varnostnem pregradnem drogu
poravnajte s štrlečim delom na prednjem ročaju in
pritisnite pregradni drog na prednji ročaj (sl. C4).
C4-1 Vgradni del
6.
Namestite ročico za hitro sprostitev in privijte krilato
matico (sl. C5).
7.
Povlecite ročico za hitro sprostitev navzgor, da
premakne/zavrtite prednji ročaj v udoben delovni
položaj (sl. C6).
OPOZORILO:
Pri namestitvi varnostne pregrade
zaradi varnosti med nastavljanjem delovnega položaja
sprednjega ročaja ne smete zrahljati krilne matice.
8.
Z ročico za hitro sprostitev pritrdite prednji ročaj na
mesto (sl. C7).
OPOZORILO:
Nikoli ne uporabljajte stroja brez varno
pritrjenega prednjega ročaja.
NAMEŠČANJE RAMENSKEGA PASU
Pritisnite karabin za trak, da se odpre, in ga pritrdite na
zanko ramenskega traku (sl. D1).
Obstajata dva načina za sprostitev pasu. Snamete ga
lahko neposredno z rame (sl. D2) ali pa pritisnite karabin in
ramenski trak snemite z zanke ramenskega traku (sl. D3).
Pri nošenju pasu noben drug nosilec ne sme ovirati
sproščanja in odstranjevanja pasu.
OPOZORILO:
V nujnih primerih ga nemudoma
snemite z rame, ne glede na to, kako je vstavljen.
Istočasno ne smete uporabljati enojnega in dvojnega
ramenskega pasu.
UPRAVLJANJE
OPOZORILO:
Tudi če se dodobra seznanite s tem
izdelkom, bodite pri ravnanju z njim pazljivi. Upoštevajte,
da je samo delček sekunde nepazljivosti dovolj, da pride
do hude telesne poškodbe.
OPOZORILO:
Vedno nosite zaščito za oči. V
nasprotnem primeru vam lahko v oči priletijo predmeti ali
pride do drugih hudih telesnih poškodb.
C4-2
Štrleči del
