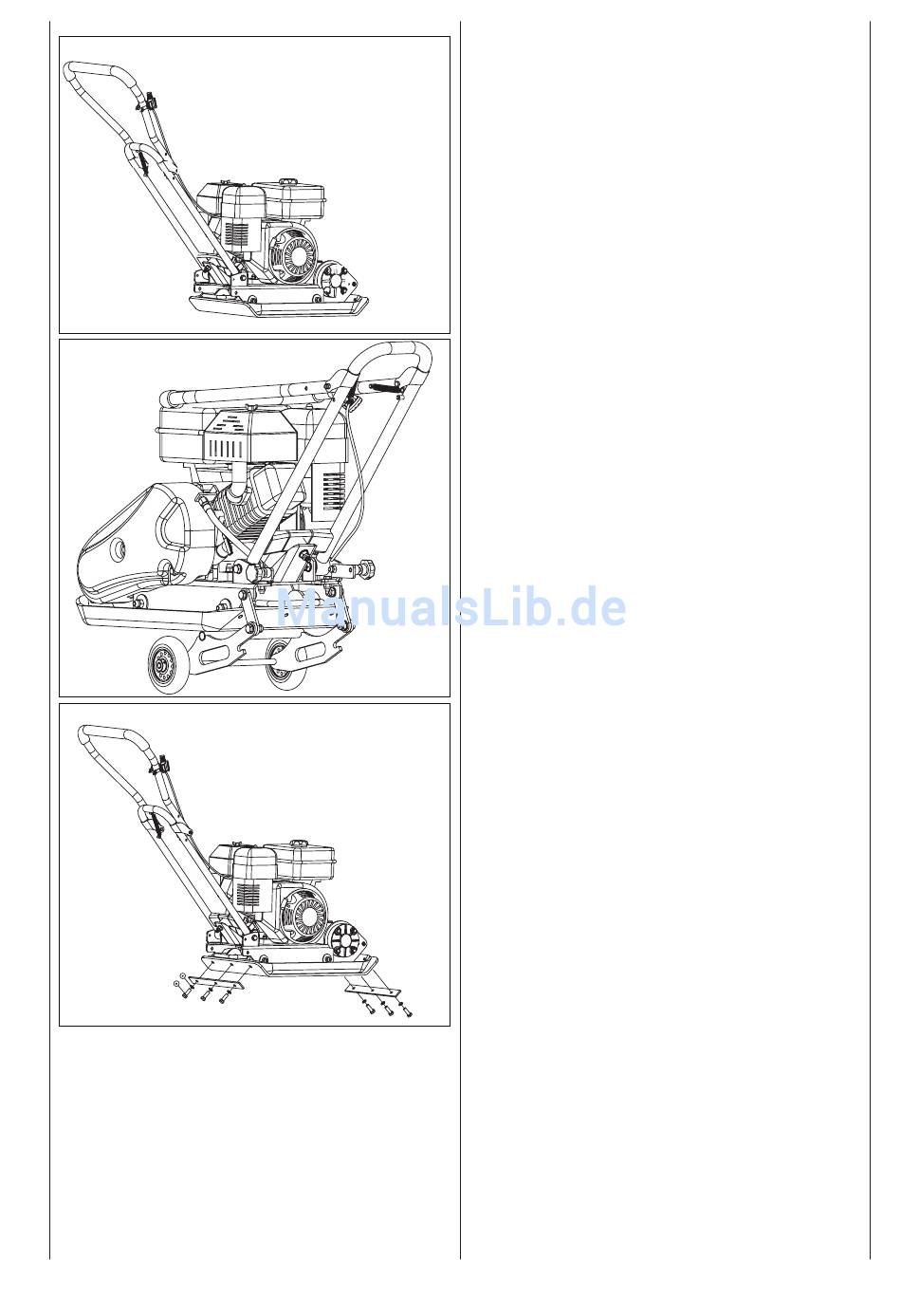

Fig. 2.4
Fig. 2.5
Fig. 2.6
20
Arbeitsstellung Fig. 2.4
In Arbeitsstellung wird das kpl. Fahrgestell hochgeklappt,
in die Rasterung eingehängt und beidseitig mit den Dreh-
griffen gesichert.
Transport Fig. 2.5
Zum Transport wird der Obere Handgriff abgeklappt, bei-
de Drehgriffe gelöst und das Fahrgestell durch anheben
unter die Maschine geschwenkt.
Nun kann die Rüttelplatte bewegt werden.
Montage Gummimatte Fig. 2.6
Befestigungsteile:
6 St. Sechskantschraube M 10 x 30
6 St. Federringe A 10mm
Zur Montage der Gummimatte die Maschine mit der Rüt-
telplatte auf die Gummimatte stellen.
Die Gummimatte mit den Befestigungsleisten beidseitig
mit je 3 Sechskantschrauben M 10 x 30, 3 Scheiben
D10mm befestigen. Alle Schrauben gut anziehen.
Achtung! Die Gummimatte nur zum Einrütteln von Beton-
steinen, Betonplatten u, ähnlichem zu verwenden.
Bei Rüttelarbeiten mit Kies, Split und ähnlichem ist die
Gummimatte zu entfernen.
