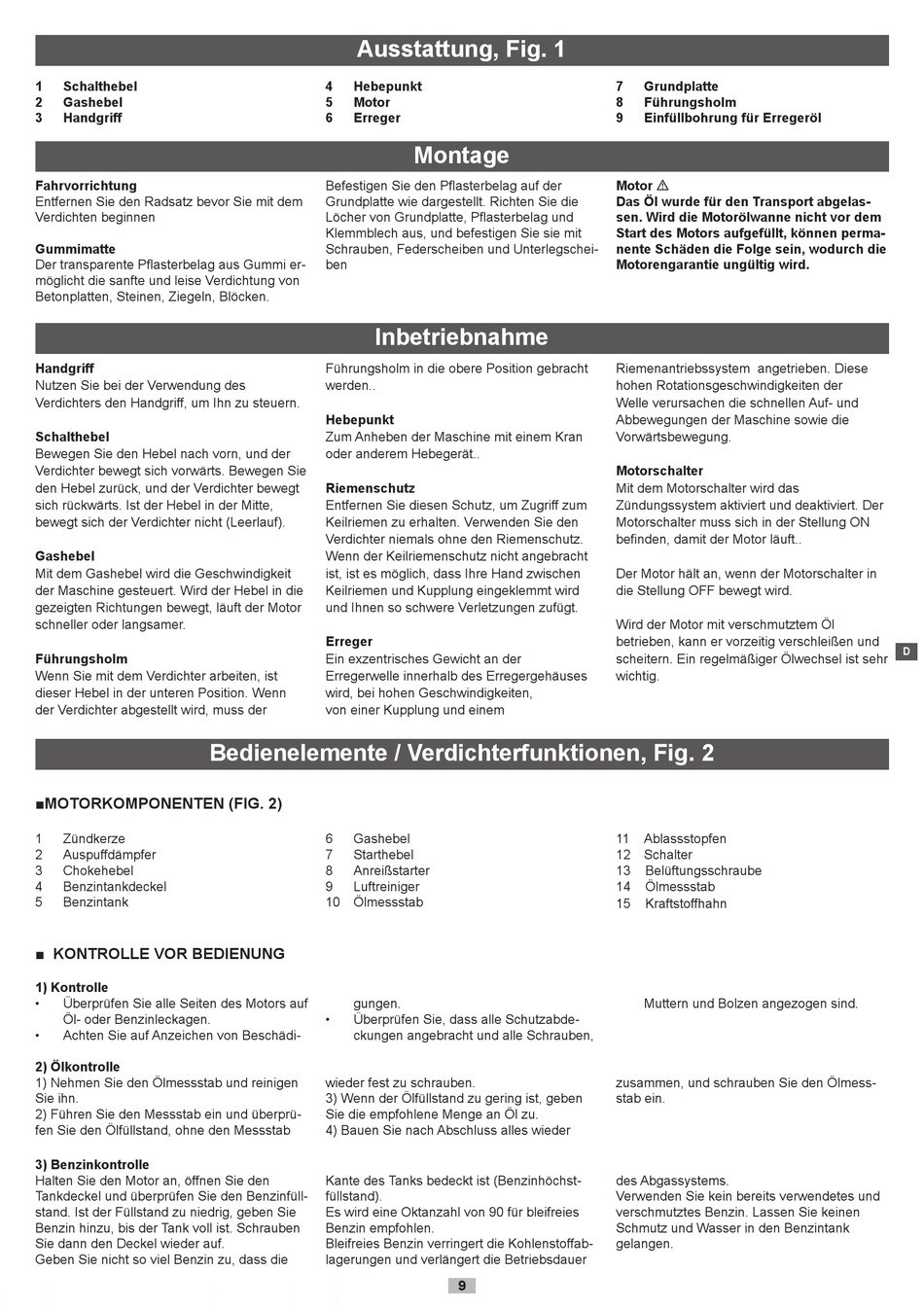

Scheppach HP3000S Originalbetriebsanleitung Seite 9

1 Schalthebel
2 Gashebel
3 Handgriff
Fahrvorrichtung
Entfernen Sie den Radsatz bevor Sie mit dem
Verdichten beginnen
Gummimatte
Der transparente Pflasterbelag aus Gummi er-
möglicht die sanfte und leise Verdichtung von
Betonplatten, Steinen, Ziegeln, Blöcken.
Handgriff
Nutzen Sie bei der Verwendung des
Verdichters den Handgriff, um Ihn zu steuern.
Schalthebel
Bewegen Sie den Hebel nach vorn, und der
Verdichter bewegt sich vorwärts. Bewegen Sie
den Hebel zurück, und der Verdichter bewegt
sich rückwärts. Ist der Hebel in der Mitte,
bewegt sich der Verdichter nicht (Leerlauf).
Gashebel
Mit dem Gashebel wird die Geschwindigkeit
der Maschine gesteuert. Wird der Hebel in die
gezeigten Richtungen bewegt, läuft der Motor
schneller oder langsamer.
Führungsholm
Wenn Sie mit dem Verdichter arbeiten, ist
dieser Hebel in der unteren Position. Wenn
der Verdichter abgestellt wird, muss der
Bedienelemente / Verdichterfunktionen, Fig. 2
■MOTORKOMPONENTEN (FIG. 2)
1 Zündkerze
2 Auspuffdämpfer
3 Chokehebel
4 Benzintankdeckel
5 Benzintank
■ KONTROLLE VOR BEDIENUNG
1) Kontrolle
• Überprüfen Sie alle Seiten des Motors auf
Öl- oder Benzinleckagen.
• Achten Sie auf Anzeichen von Beschädi-
2) Ölkontrolle
1) Nehmen Sie den Ölmessstab und reinigen
Sie ihn.
2) Führen Sie den Messstab ein und überprü-
fen Sie den Ölfüllstand, ohne den Messstab
3) Benzinkontrolle
Halten Sie den Motor an, öffnen Sie den
Tankdeckel und überprüfen Sie den Benzinfüll-
stand. Ist der Füllstand zu niedrig, geben Sie
Benzin hinzu, bis der Tank voll ist. Schrauben
Sie dann den Deckel wieder auf.
Geben Sie nicht so viel Benzin zu, dass die
Ausstattung, Fig. 1
4 Hebepunkt
5 Motor
6 Erreger
Montage
Befestigen Sie den Pflasterbelag auf der
Grundplatte wie dargestellt. Richten Sie die
Löcher von Grundplatte, Pflasterbelag und
Klemmblech aus, und befestigen Sie sie mit
Schrauben, Federscheiben und Unterlegschei-
ben
Inbetriebnahme
Führungsholm in die obere Position gebracht
werden..
Hebepunkt
Zum Anheben der Maschine mit einem Kran
oder anderem Hebegerät..
Riemenschutz
Entfernen Sie diesen Schutz, um Zugriff zum
Keilriemen zu erhalten. Verwenden Sie den
Verdichter niemals ohne den Riemenschutz.
Wenn der Keilriemenschutz nicht angebracht
ist, ist es möglich, dass Ihre Hand zwischen
Keilriemen und Kupplung eingeklemmt wird
und Ihnen so schwere Verletzungen zufügt.
Erreger
Ein exzentrisches Gewicht an der
Erregerwelle innerhalb des Erregergehäuses
wird, bei hohen Geschwindigkeiten,
von einer Kupplung und einem
6 Gashebel
7 Starthebel
8 Anreißstarter
9 Luftreiniger
10 Ölmessstab
gungen.
• Überprüfen Sie, dass alle Schutzabde-
ckungen angebracht und alle Schrauben,
wieder fest zu schrauben.
3) Wenn der Ölfüllstand zu gering ist, geben
Sie die empfohlene Menge an Öl zu.
4) Bauen Sie nach Abschluss alles wieder
Kante des Tanks bedeckt ist (Benzinhöchst-
füllstand).
Es wird eine Oktanzahl von 90 für bleifreies
Benzin empfohlen.
Bleifreies Benzin verringert die Kohlenstoffab-
lagerungen und verlängert die Betriebsdauer
9
7 Grundplatte
8 Führungsholm
9 Einfüllbohrung für Erregeröl
Motor m
Das Öl wurde für den Transport abgelas-
sen. Wird die Motorölwanne nicht vor dem
Start des Motors aufgefüllt, können perma-
nente Schäden die Folge sein, wodurch die
Motorengarantie ungültig wird.
Riemenantriebssystem angetrieben. Diese
hohen Rotationsgeschwindigkeiten der
Welle verursachen die schnellen Auf- und
Abbewegungen der Maschine sowie die
Vorwärtsbewegung.
Motorschalter
Mit dem Motorschalter wird das
Zündungssystem aktiviert und deaktiviert. Der
Motorschalter muss sich in der Stellung ON
befinden, damit der Motor läuft..
Der Motor hält an, wenn der Motorschalter in
die Stellung OFF bewegt wird.
Wird der Motor mit verschmutztem Öl
betrieben, kann er vorzeitig verschleißen und
scheitern. Ein regelmäßiger Ölwechsel ist sehr
wichtig.
11 Ablassstopfen
12 Schalter
13 Belüftungsschraube
14 Ölmessstab
15 Kraftstoffhahn
Muttern und Bolzen angezogen sind.
zusammen, und schrauben Sie den Ölmess-
stab ein.
des Abgassystems.
Verwenden Sie kein bereits verwendetes und
verschmutztes Benzin. Lassen Sie keinen
Schmutz und Wasser in den Benzintank
gelangen.
D
