Stellerbetrieb: (Nur für Betrieb mit Einzelpumpen!)
Anwendung: in Verbindung mit einer externen Regelung bzw. Drehzahlvorgabe.
In dieser Anwendung ist die interne HYDROVAR Regelung deaktiviert. Der HYDROVAR
regelt nicht mehr auf den eingestellten Sollwert. Es wird lediglich ein definiertes
Drehzahlsignal (über das Eingangssignal, welches proportional zur Drehzahl ist) zum Motor
weitergegeben.
Anschlussmöglichkeiten eines externen Drehzahlsignales:
X3/13: Spannungssignal Eingang (Sollwert 1)
X3/15: Spannungssignal Eingang (Sollwert 2)
X3/18: Stromsignal Eingang (Sollwert 1)
X3/23: Stromsignal Eingang (Sollwert 2)
• Ein manuelles Umschalten zwischen den Referenzsignalen ist über definierte Digital-
eingänge möglich.
• Die Frequenzänderung erfolgt anhand der programmierten Rampe 1 (Beschleunigung)
und 2 (Bremsen).
• Die Funktion extern EIN/AUS bleibt trotzdem aktiv.
• "Motor Übertemperatur", "Wassermangel" und alle anderen internen Schutzfunktionen
bleiben in Funktion.
Im Stellerbetrieb ist es auch möglich, den HYDROVAR mit zwei fix eingestellten Frequenzen
zu betreiben.
Im Submenü SOLLWERT [0800] können diese verschiedenen Frequenzen eingestellt werden.
Ein Wechsel zwischen den Frequenzen kann im Parameter UMSCHALT SW [0815] erfolgen.

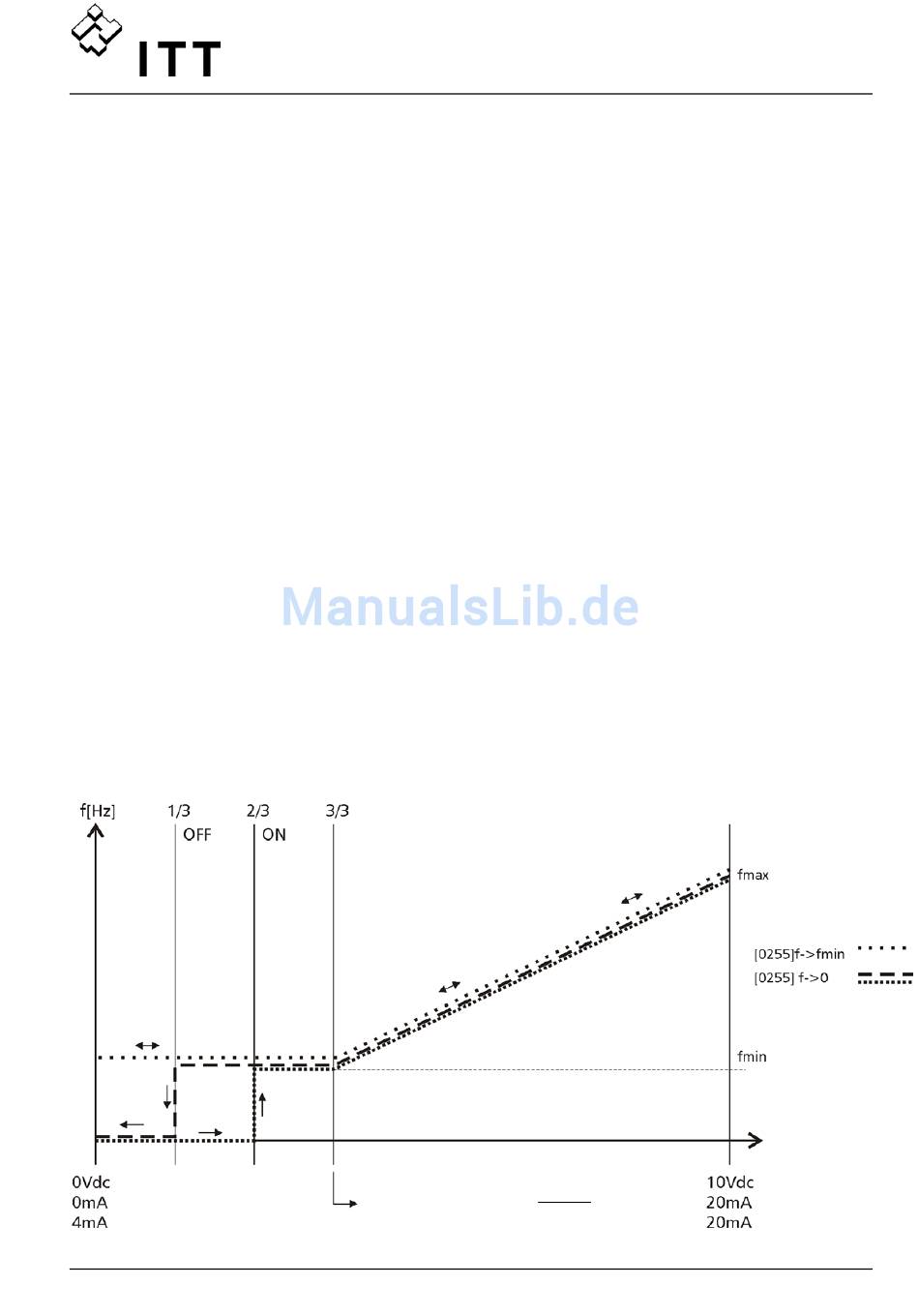

0-10V
0-10V
4-20mA
0-20mA
4-20mA
0-20mA
Regelbereich
=
Signalwert ebereich *
60
0 - MAX.FREQ.[245]
0 - MAX.FREQ.[245]
0 - MAX.FREQ.[245]
0 - MAX.FREQ.[245]
0 - MAX.FREQ.[245]
0 - MAX.FREQ.[245]
f min
+
Nullpunkt
f max
