9.4.4 Steuereinheit

Je nach Ausführung sind zwei verschiedene Steuerkarten verfügbar.
Die gesamte Steuereinheit des HYDROVAR Master Inverters besteht aus der Steuerkarte und
kann aber zusätzlich noch mit optionalen Modulen (über Steckplätze) aufgerüstet werden.
Diese Konfiguration unterstützt den gesamten Funktionsumfang.
Für den HYDROVAR Single Inverter (nur für Einzelpumpenanlage) ist eine eigene
Steuerkarte verfügbar. Diese spezielle Karte unterstützt nur die für
Einzelpumpenanwendungen notwendigen Parameter und kann nicht mit optionalen
Modulen aufgerüstet werden.

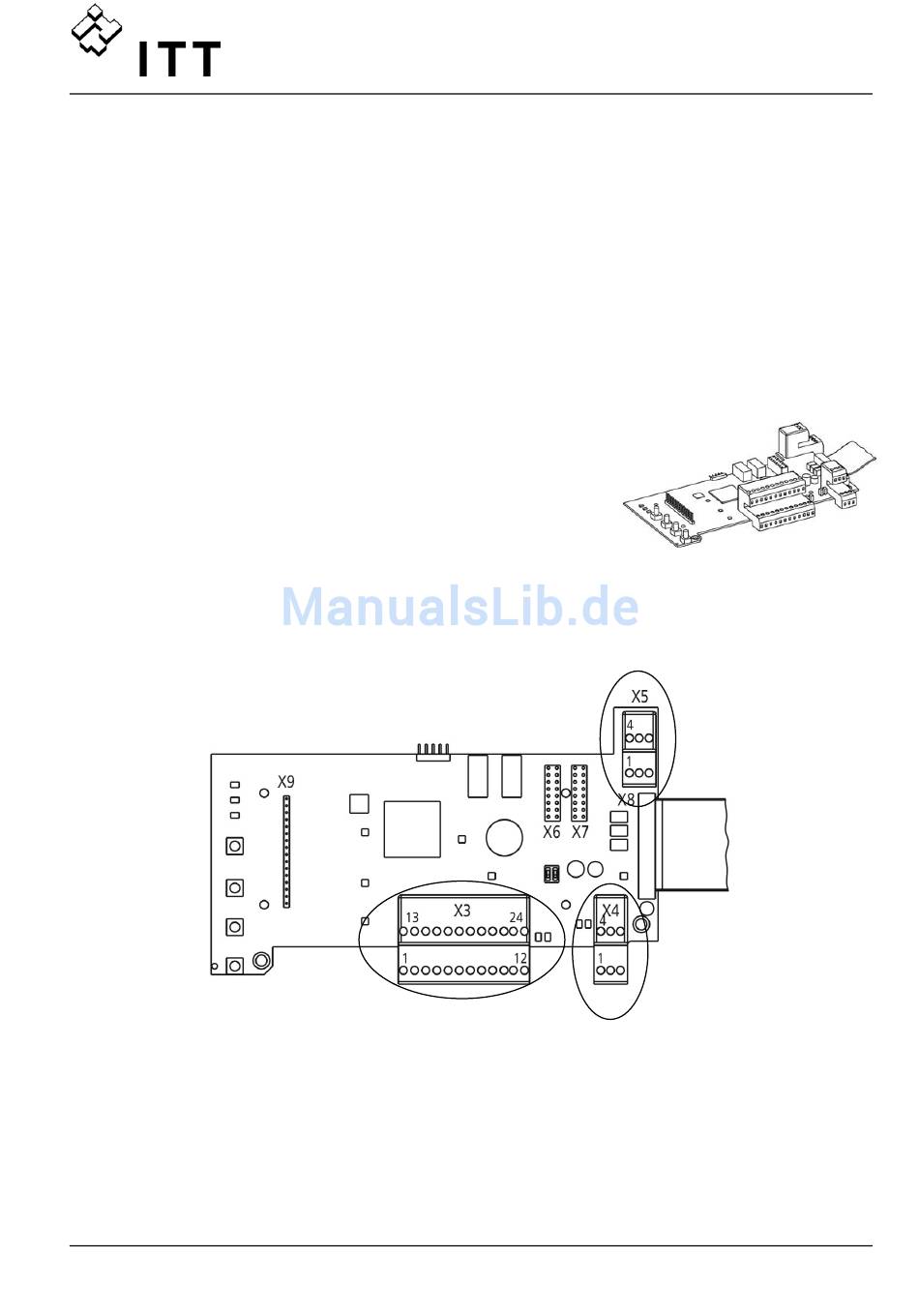

9.4.4.1 Steuerkarte – HYDROVAR Master Inverter
Die Steuerkarte ist über ein Flachbandkabel (Stecker X8) mit
dem Leistungsteil verbunden.
Die Displayeinheit ist über Stecker X9 verbunden.
(je nach Montageposition kann die Anzeige 0° bzw. 180°
versetzt erfolgen).
Die Steckplätze X6 und X7 sind für optionale Module vorgesehen, z.B. Verwendung einer
zusätzlichen Relaiskarte für spezielle Anwendungen (Steckplatz X6).
X5- Status- Relais
X3- Digital / Analog –I /O
X4- RS485 - Stecker
