3.2.4 Kaskade Seriell/Synchron

In diesen Betriebsarten können einzelne HYDROVAR mit MASTER oder BASIC Konfiguration
über die interne Schnittstelle zu einem System (Mehrpumpenanlage) zusammengefasst
werden.
Grundsätzlich ist eine Kombination von „Master Inverter" und „Basic Inverter" möglich, es
muß jedoch mindestens ein „Master Inverter" im System vorhanden sein.
Somit ist jede der einzelnen Pumpen mit eigenem HYDROVAR ausgestattet, welche über die
interne RS485 Schnittstelle verbunden (Kommunikation über MODBUS-Protokoll
9600 Baud, RTU, N81).
Aufgrund des internen Datenaustauschs ist ein "Master Inverter" auch immer über den
aktuellen Status von einzelnen "Basic Inverter" informiert. Alle Fehler der Anlage werden
dadurch an einem oder mehrere „Master Inverter" mit Datum und Uhrzeit des Auftretens
angezeigt.
Die gesamte Regelung wird jeweils über die aktuelle Führungspumpe (Master Inverter)
abgewickelt. Eine automatische, zyklische Umreihung der Folgepumpen ist inkludiert.
Fällt der letzte „Master Inverter" aus, können einzelne „Basic Inverter" manuell über einen
externen Schaltkontakt (z.B. Druckschalter) im Netzbetrieb gesteuert werden.
Anwendungsbeispiele
Die Kombination verschiedener HYDROVAR, welche in einem Mehrpumpensystem
verwendet werden hängt im Wesentlichen von der Systemanforderung ab (z.B. in einem 6
Pumpensystem können 2 "Master Inverter" und 4 "Basic Inverter" verwendet werden – um
ausreichende Betriebssicherheit zu gewährleisten).

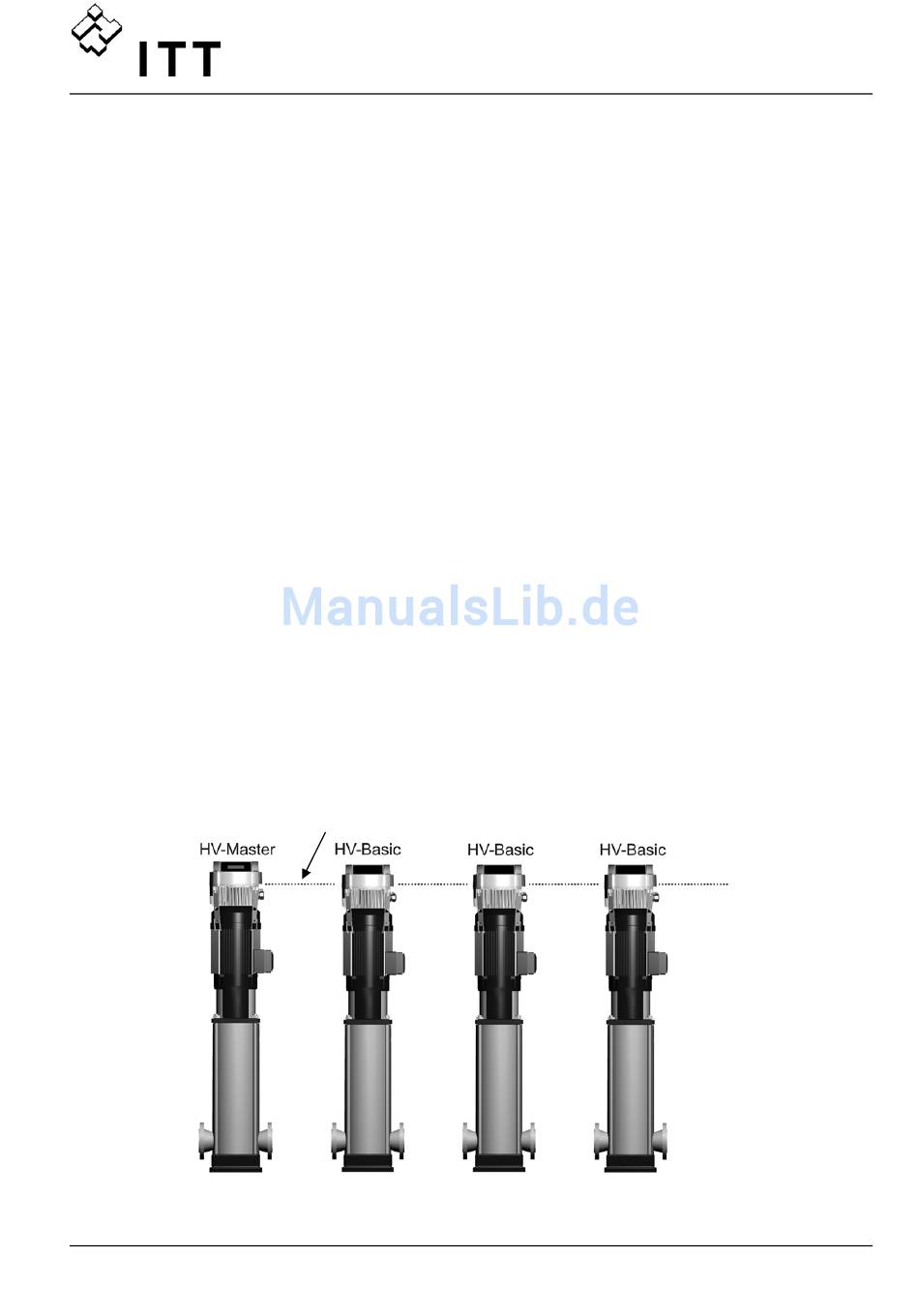

Minimum: 1 HYDROVAR "Master Inverter", die restlichen Pumpen mit "Basic Inverter"
RS 485
Verbindung
11
Bis zu 8
Pumpen
