9.4.3 Leistungsteil

Leistungsteil in seiner Grundform; als Basic Inverter in einem Mehrpumpensystem oder als
einfacher Softstarter in einer Einzelpumpenanlage.

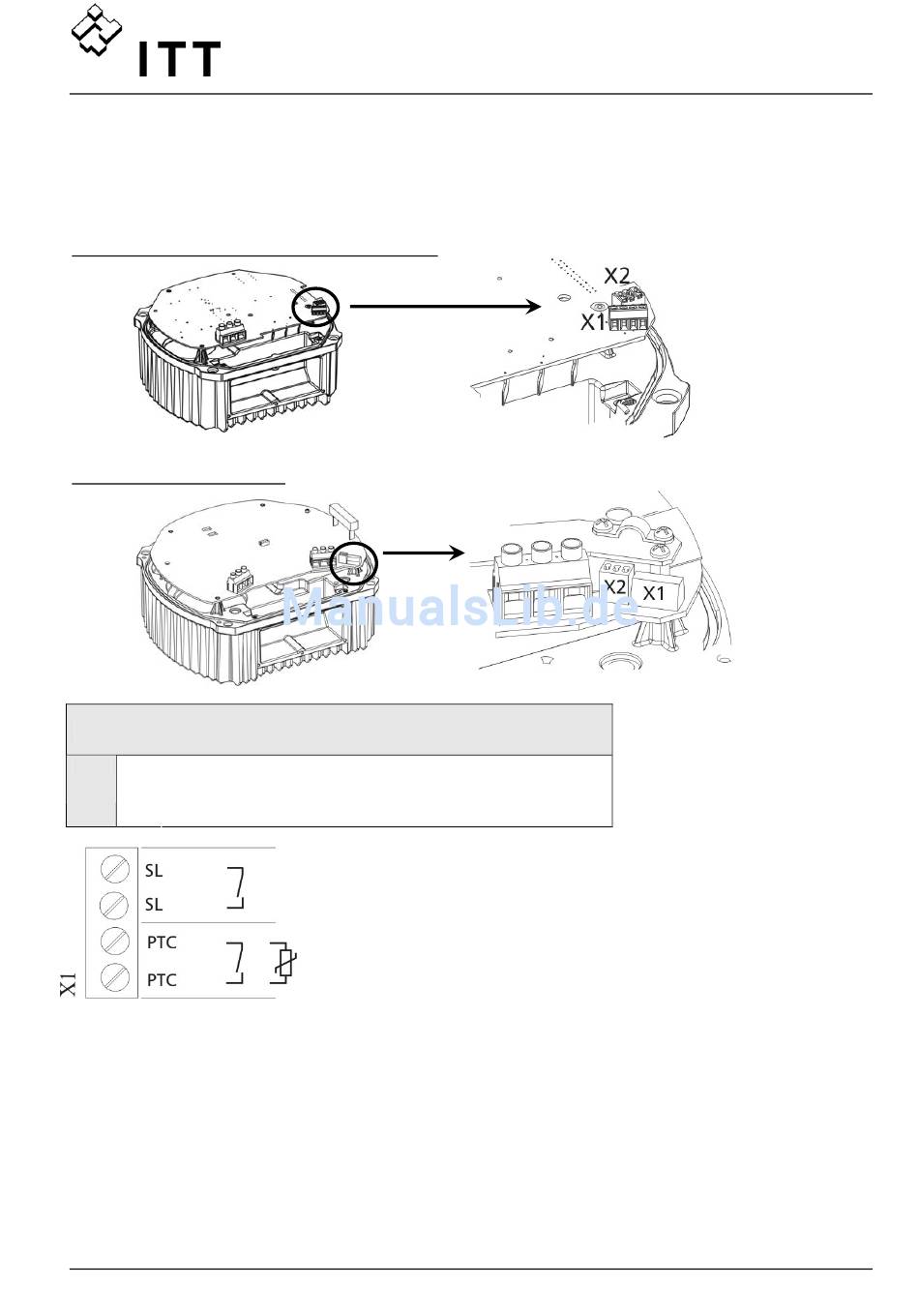

Leistungsteil ist mit zwei Steuerklemmenblöcken ausgestattet.
HV 2.015 / 2.022 / HV4.022 / 4.033/ 4.040
HV 4.055 / 4.075 / 4.110
X1 Steuerklemmen – Leistungsteil
PTC PTC oder Thermoschalter
START/STOPP bei Verwendung als „Basic Inverter"
SL SOLORUN
Zur Erkennung einer möglichen Übertemperatur am Motor muß ein Motorthermoschalter
oder PTC im Motor montiert werden.
Zusätzlich kann dieser Eingang über einen externen Schalter als Freigabekontakt verwendet
werden.
Bei Verwendung beider Signale (PTC und Freigabe) diese in Serie an X1/PTC anschließen.
Der HYDROVAR stoppt im Falle eines Fehlers! (Nach Bedarf kann auch ein
Wassermangelschalter oder jeder andere potentialfreie Schutzkontakt an diese Klemmen
gelegt werden!) Bei Nichtverwendung des Eingangs muss dieser gebügelt sein.
SOLORUN
START/STOPP_PTC
30
