ITT hydrovar HV 2.015 Bedienungsanleitung Seite 38

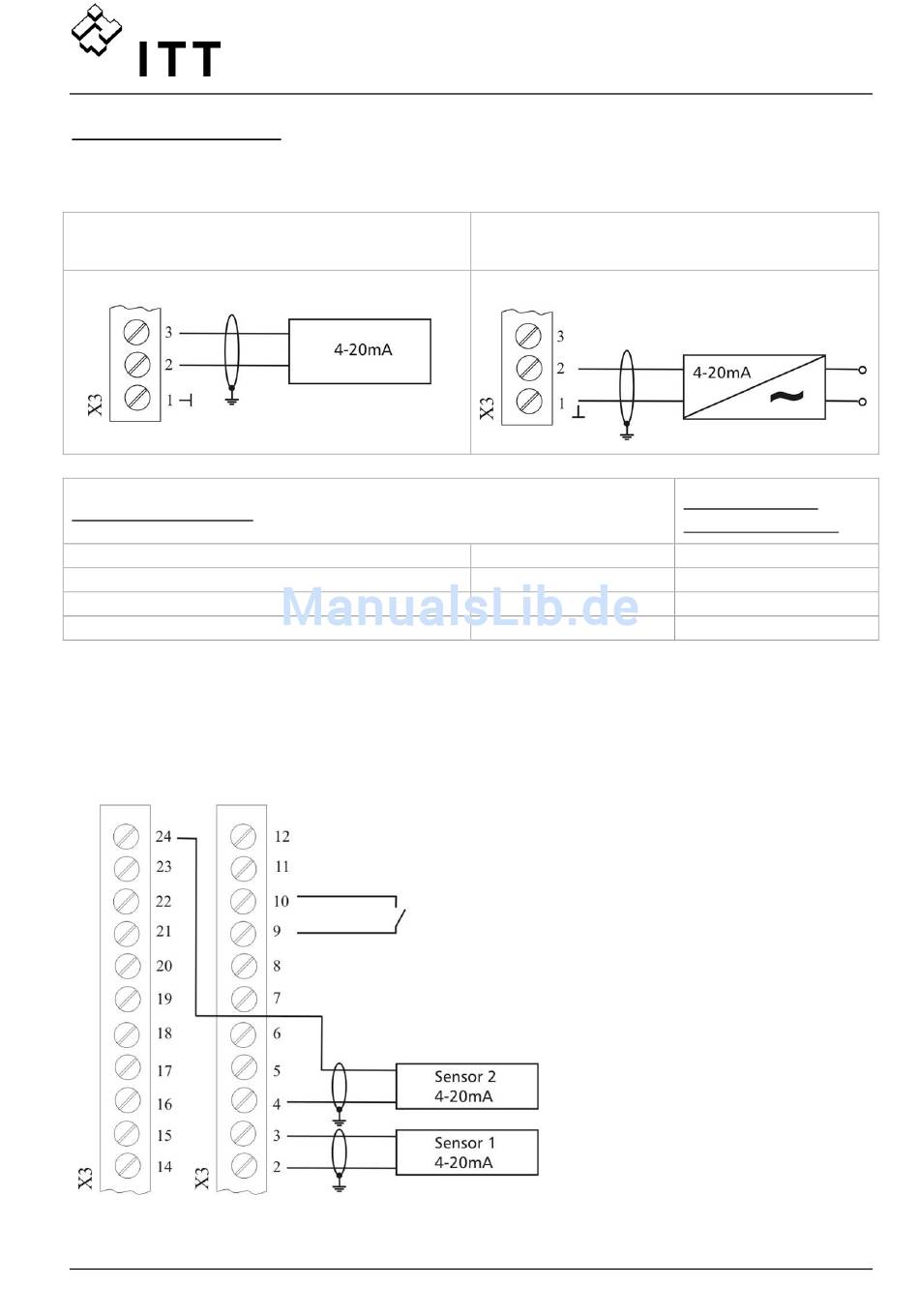

Beispiele Verkabelung:
• Istwert Eingang
Anschluss eines 2-Draht Transmitters
(z.B. Standard Drucktransmitter PA22)
Mögliche Anschlüße:
Istwertsignal Eingang 0/4-20mA
+24VDC Sensor Versorgung
Istwertsignal Eingang 0/4-20mA
Masse
• Umschalten zwischen zwei angeschlossenen Istwertsensoren
Externes Umschalten zwischen zwei Sensoren bei Verwendung des Digitaleingang 1 (X3/9-
10).
Programmierung siehe: SUBMENUE SENSOR [0400].
Anschluss eines aktiven Istwertsignals (z.B.
über Durchflussmessgerät)
X3/4 ... Sensor 2
X3/3
X3/2 ... Sensor 1
X3/1
Digital Eingang 1
38
Standard Druck
Transmitter PA22:
braun
weiß
