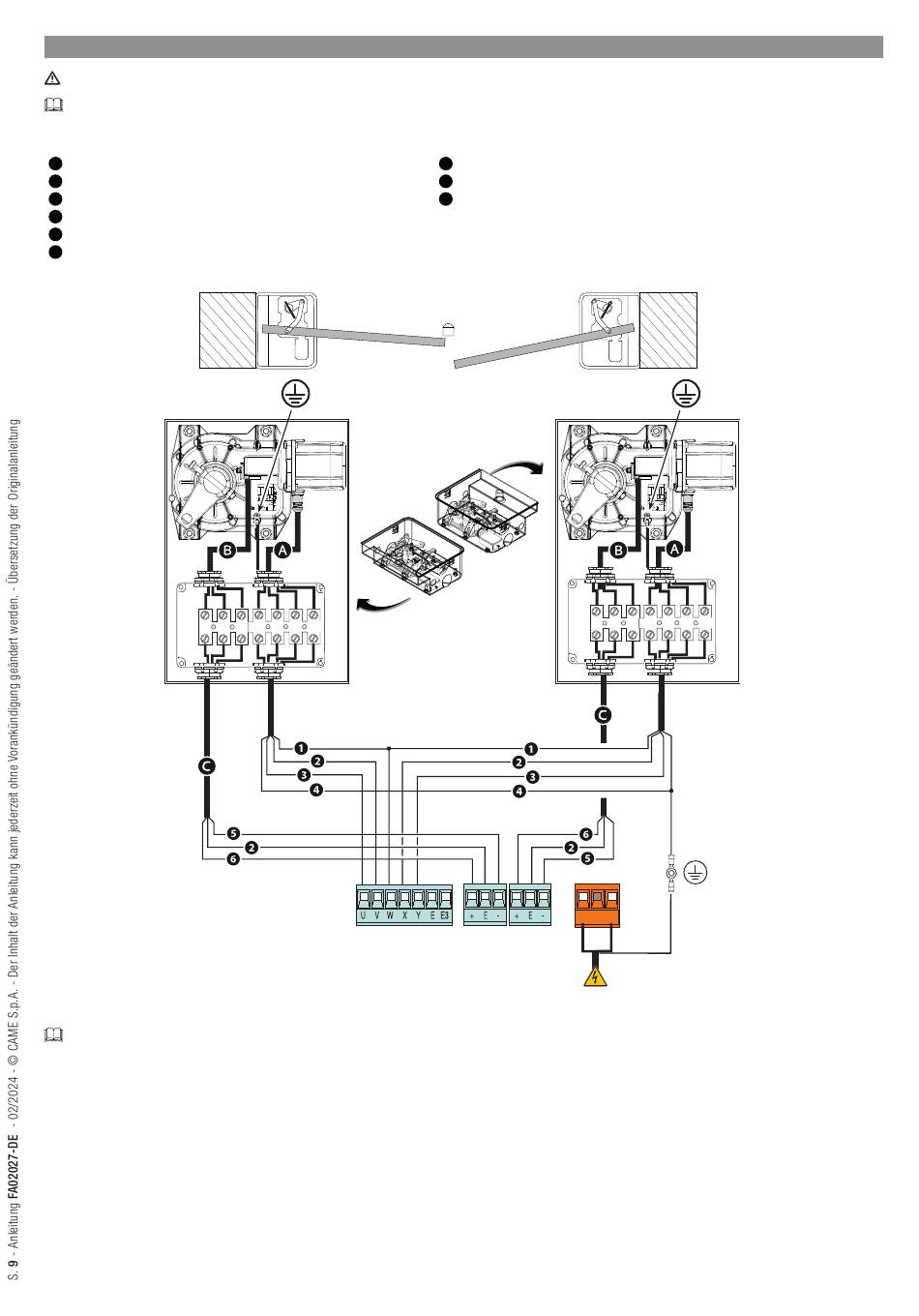

VERDRAHTUNG
Vor Eingriffen an der Steuerung die Stromzufuhr unterbrechen und die Notbatterien entfernen (sofern vorhanden).
Sehen Sie IP67 Anschlussdosen mit Anschlussklemmen vor.
Antrieb mit Encoder
1
Blauer Draht
2
Brauner Draht
3
Schwarzer Draht
4
Gelb-grüner Draht
5
Grüner Draht
6
Weißer Draht
Überprüfen Sie die korrekte Drehrichtung des Getriebemotors und kehren Sie ggf. den Anschluss des braunen und des schwarzen Leiters um.
A
Netzkabel
B
Kabel des Encoders
C
Kabel 801XA-0020
L
N
