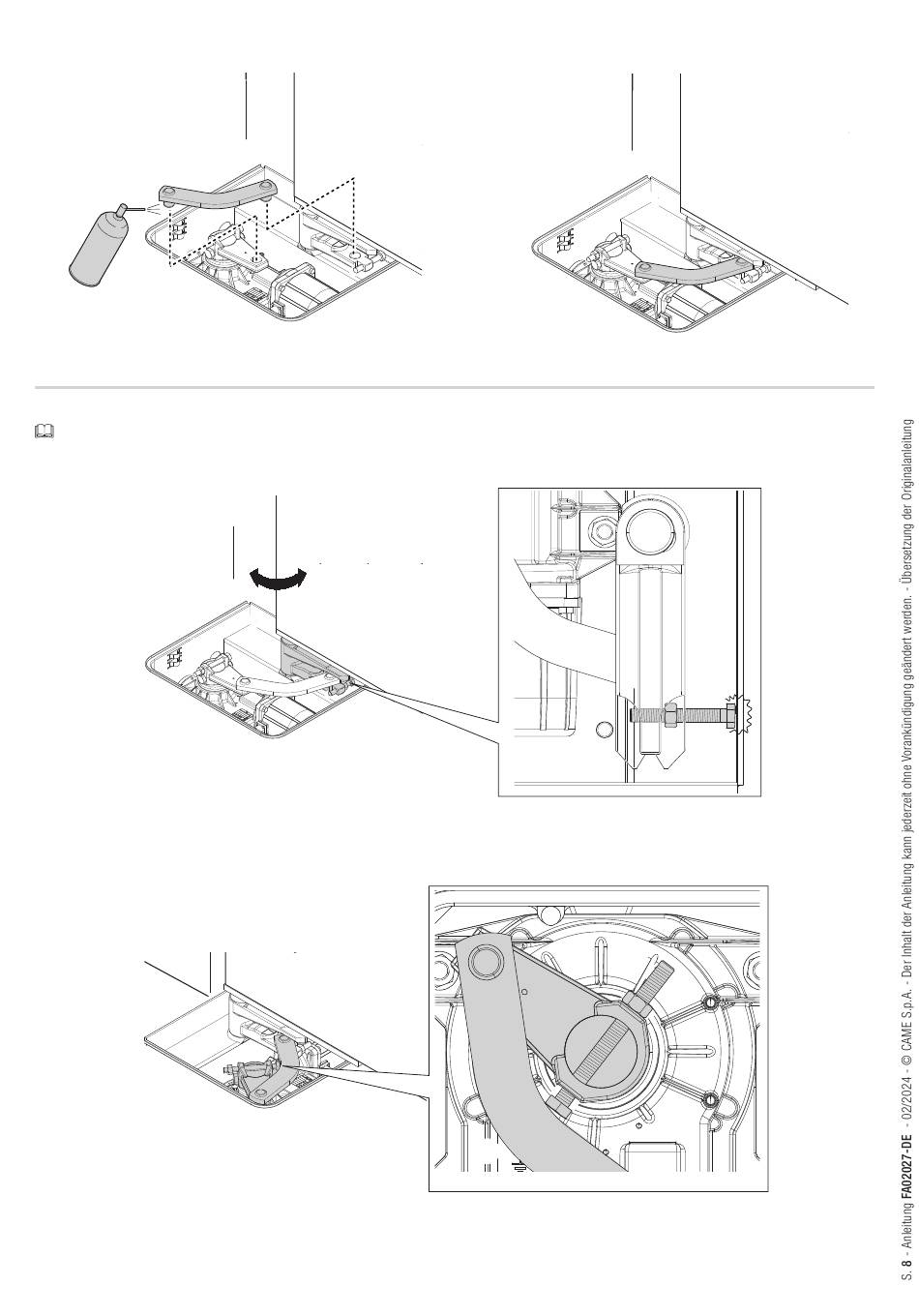

Übertragungshebel schmieren.
Den Übersetzungshebel, wie in den Abbildungen dargestellt, einlegen.
Einstellung der Endlagen (mit mechanischen Endschaltern)
Das Tor von Hand bis zum gewünschten Punkt öffnen.
Der maximale Öffnungswinkel beträgt 110°.
Lösen Sie die Einstellschraube der Endlage im Auflauf, bis sie den Fundamentkasten berührt.
Ziehen Sie die Mutter an, um die Einstellschraube zu sichern.
Schließen Sie das Tor von Hand.
Lösen Sie die Einstellschraube der Endlage im Zulauf, bis sie den Übertragungshebel berührt.
Ziehen Sie die Mutter an, um die Einstellschraube zu sichern.
