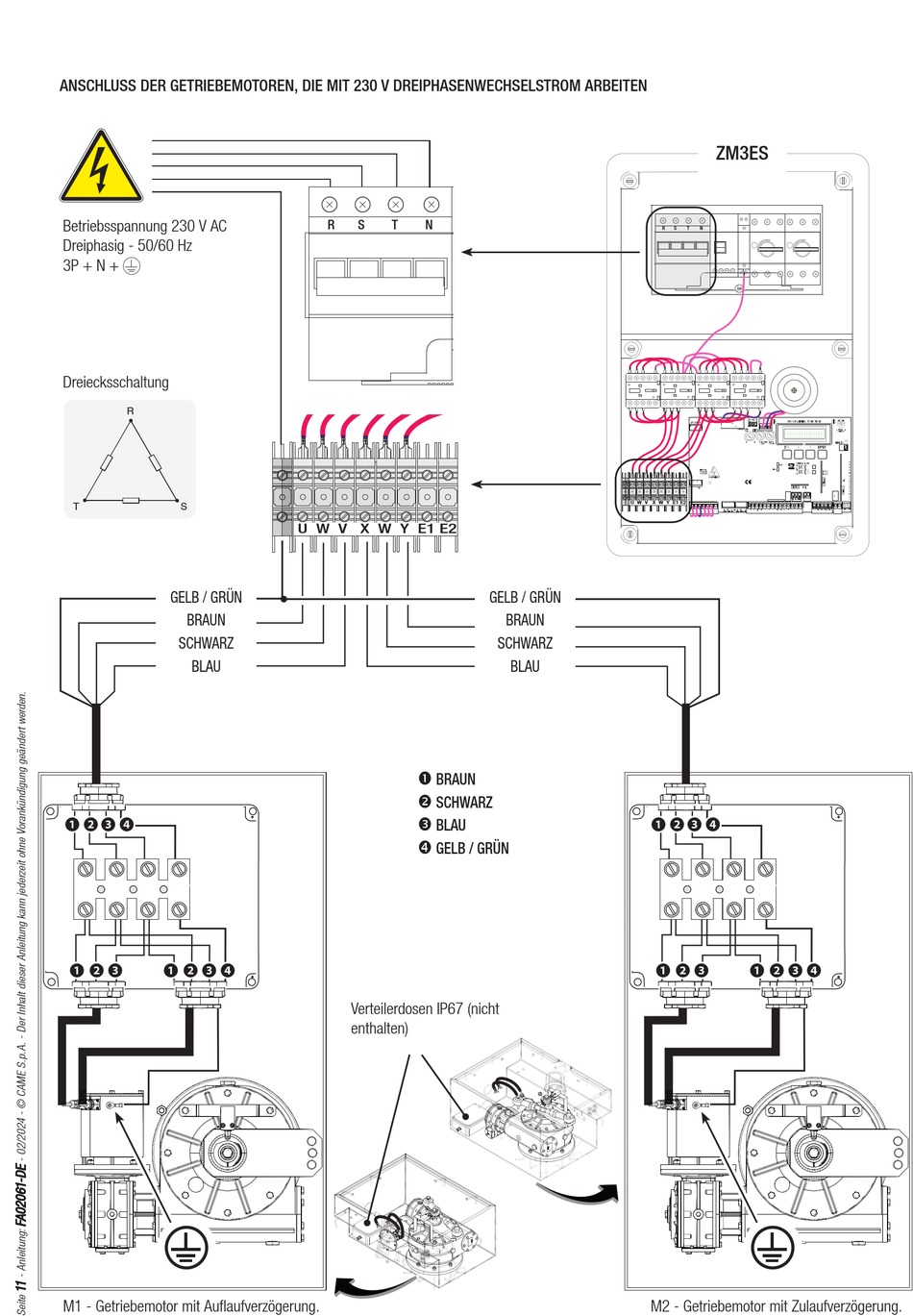

ANSCHLUSS DER GETRIEBEMOTOREN, DIE MIT 230 V DREIPHASENWECHSELSTROM ARBEITEN
Betriebsspannung 230 V AC
Dreiphasig - 50/60 Hz
3P + N +
Dreiecksschaltung
R
T
S
GELB / GRÜN
BRAUN
SCHWARZ
BLAU
M1 - Getriebemotor mit Aufl aufverzögerung.
R
S
T
N
U W V X W Y E1 E2
BRAUN
SCHWARZ
BLAU
GELB / GRÜN
Verteilerdosen IP67 (nicht
enthalten)
R
U W V X W Y E1 E2
GELB / GRÜN
BRAUN
SCHWARZ
BLAU
M2 - Getriebemotor mit Zulaufverzögerung.
ZM3ES
S
T
N
A B GND
