Inhaltszusammenfassung für CAME KRX1FXSO
- Seite 1 FA01936M4B 806LA-0010 806LA-0020 Deutsch 806LA-0030 Español Nederlands Português...
- Seite 2 806LA-0040 806LA-0040...
- Seite 3 806LA-0040 806LA-0040...
- Seite 4 Ø 10 max...
- Seite 7 10 E 120/230V...

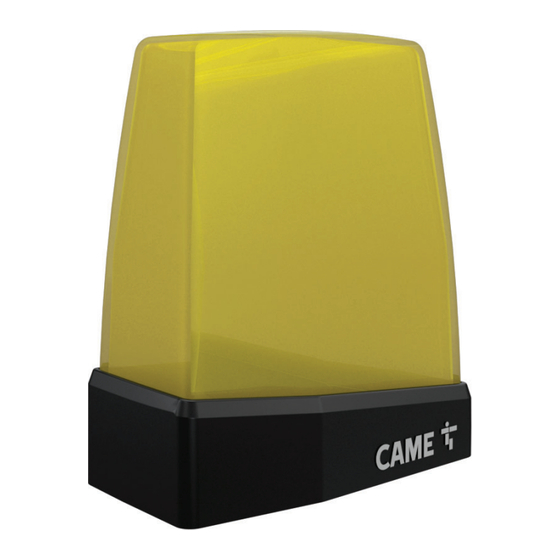

- Seite 8 JEDERZEIT UND OHNE VORANKÜNDIGUNG GEÄNDERT WERDEN. ALLE MASSANGABEN IN MM - SOFERN NICHT ANDERS ANGEGEBEN. Beschreibung KRX1FXSO - LED-Blinkleuchte (Spannungsversorgung 24 V AC-DC bis 230 V AC) mit orangefarbener Haube. KRX1FXSW - LED-Blinkleuchte (Spannungsversorgung 24 V AC-DC bis 230 V AC) mit weißer Haube.
- Seite 9 Technische Daten MODELLE KRX1FXSO KRX1FXSW KRX1FXSY Betriebsspannung 24 DC/AC - 230 AC 24 DC/AC - 230 AC 24 DC/AC - 230 AC (V - 50/60 Hz) 1,4 (24 V AC) / 1,8 1,4 (24 V AC) / 1,8 1,4 (24 V AC) / 1,8...
- Seite 10 Abmessungen Montagebeispiele Standard Mit Wandhalterung Installation Das Schutzband und die Haube von der Platte der Blinkleuchte entfernen. Die Steuerung von der Platte entfernen. Löcher in die Platte der Blinkleuchte bohren. Das Netzkabel und das Antennenkabel durch die Löcher in der Platte führen. Die Montageplatte mit Schrauben und Dübeln festmachen.
- Seite 11 LAS MEDIDAS, SALVO INDICACIÓN CONTRARIA, SON EN MILÍMETROS. Descripción KRX1FXSO - Luz intermitente indicadora led con alimentación desde 24 V CA - CC hasta 230 V CA con cúpula de color naranja. KRX1FXSW - Luz intermitente indicadora led con alimentación desde 24 V CA - CC hasta 230 V CA con cúpula de color blanco.
- Seite 12 Datos técnicos MODELOS KRX1FXSO KRX1FXSW KRX1FXSY Alimentación (V - 24 CC/CA - 230 CA 24 CC/CA - 230 CA 24 CC/CA - 230 CA 50/60 Hz) 1,4 (24 V CA) / 1,8 1,4 (24 V CA) / 1,8 1,4 (24 V CA) / 1,8...
- Seite 13 Medidas Ejemplos de instalación Estándar Con soporte para fi jación a pared Instalación Quitar la banda de protección y la cubierta de la base de la luz intermitente. Quitar la tarjeta electrónica de la base. Taladrar la base de la luz intermitente. Pasar el cable de alimentación y el cable de antena por los orifi...
- Seite 14 DE MATEN ZIJN, TENZIJ ANDERS VERMELD, IN MILLIMETERS. Beschrijving KRX1FXSO - Waarschuwingsknipperlicht met led dat werkt op 24 V AC - DC tot 230 V AC met oranje kap. KRX1FXSW - Waarschuwingsknipperlicht met led dat werkt op 24 V AC - DC tot 230 V AC met witte kap.
- Seite 15 Technische specificaties MODELLEN KRX1FXSO KRX1FXSW KRX1FXSY Voeding (V - 50/60 24 DC/AC - 230 AC 24 DC/AC - 230 AC 24 DC/AC - 230 AC 1,4 (24 V AC) / 1,8 1,4 (24 V AC) / 1,8 1,4 (24 V AC) / 1,8...
- Seite 16 Afmetingen Installatievoorbeelden Standaard Met houder voor muurbevestiging Installatie Verwijder de bescherming en de kap van de basis van het knipperlicht. Verwijder de printplaat van de basis. Boor een gat in de basis van het knipperlicht. Steek de stroomkabel en de kabel van de antenne in de gaten van de basis. Bevestig de basis met schroeven en pluggen.
- Seite 17 SE NÃO FOR DIVERSAMENTE INDICADO, AS MEDIDAS SÃO EM MILÍMETROS. Descrição KRX1FXSO - Pirilampo de sinalização de led com alimentação de 24 V AC - DC até 230 V AC com cúpula cor de laranja. KRX1FXSW - Pirilampo de sinalização de led com alimentação de 24 V AC - DC até 230 V AC com cúpula branca.
- Seite 18 Dados técnicos MODELOS KRX1FXSO KRX1FXSW KRX1FXSY Alimentação (V - 24 DC/AC - 230 AC 24 DC/AC - 230 AC 24 DC/AC - 230 AC 50/60 Hz) 1,4 (24 V AC) / 1,8 1,4 (24 V AC) / 1,8 1,4 (24 V AC) / 1,8...
- Seite 19 Dimensões Exemplos de instalação Standard Com suporte para fi xação na parede Instalação Remova a faixa de proteção e a cúpula da base do pirilampo. Remova a placa eletrónica da base. Fure a base do pirilampo. Passe o cabo de alimentação e o cabo da antena nos furos da base. Fixe a base com parafusos e buchas.
- Seite 20 CAME S.p.A. Via Martiri della Libertà, 15 31030 Dosson di Casier Treviso - Italy Tel. (+39) 0422 4940 Fax (+39) 0422 4941 info@came.com - www.came.com...
