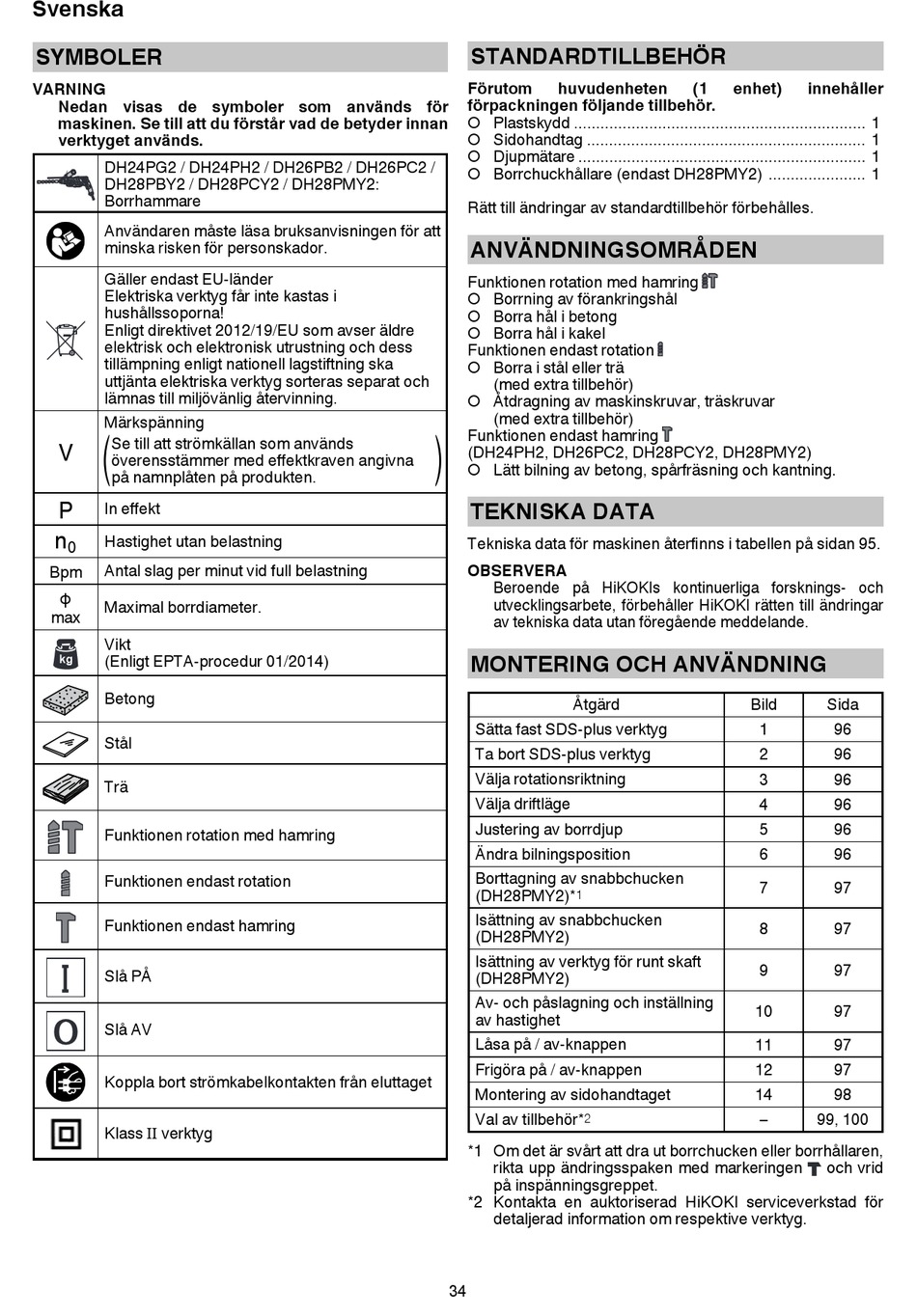

Svenska
SYMBOLER
VARNING
Nedan visas de symboler som används för
maskinen. Se till att du förstår vad de betyder innan
verktyget används.
DH24PG2 / DH24PH2 / DH26PB2 / DH26PC2 /
DH28PBY2 / DH28PCY2 / DH28PMY2:
Borrhammare
Användaren måste läsa bruksanvisningen för att
minska risken för personskador.
Gäller endast EU-länder
Elektriska verktyg får inte kastas i
hushållssoporna!
Enligt direktivet 2012/19/EU som avser äldre
elektrisk och elektronisk utrustning och dess
tillämpning enligt nationell lagstiftning ska
uttjänta elektriska verktyg sorteras separat och
lämnas till miljövänlig återvinning.
Märkspänning
Se till att strömkällan som används
V
överensstämmer med effektkraven angivna
på namnplåten på produkten.
P
In effekt
n
Hastighet utan belastning
0
Antal slag per minut vid full belastning
Bpm
φ
Maximal borrdiameter.
max
Vikt
kg (Enligt EPTA-procedur 01/2014)
Betong
Stål
Trä
Funktionen rotation med hamring
Funktionen endast rotation
Funktionen endast hamring
Slå PÅ
Slå AV
Koppla bort strömkabelkontakten från eluttaget
Klass II verktyg
STANDARDTILLBEHÖR
Förutom huvudenheten
förpackningen följande tillbehör.
○ Plastskydd .................................................................. 1
○ Sidohandtag ............................................................... 1
○ Djupmätare ................................................................. 1
○ Borrchuckhållare (endast DH28PMY2) ...................... 1
Rätt till ändringar av standardtillbehör förbehålles.
ANVÄNDNINGSOMRÅDEN
Funktionen rotation med hamring
○ Borrning av förankringshål
○ Borra hål i betong
○ Borra hål i kakel
Funktionen endast rotation
○ Borra i stål eller trä
(med extra tillbehör)
○ Åtdragning av maskinskruvar, träskruvar
(med extra tillbehör)
Funktionen endast hamring
(DH24PH2, DH26PC2, DH28PCY2, DH28PMY2)
○ Lätt bilning av betong, spårfräsning och kantning.
TEKNISKA DATA
Tekniska data för maskinen åternns i tabellen på sidan 95.
OBSERVERA
Beroende på HiKOKIs kontinuerliga forsknings- och
utvecklingsarbete, förbehåller HiKOKI rätten till ändringar
av tekniska data utan föregående meddelande.
MONTERING OCH ANVÄNDNING
Åtgärd
Sätta fast SDS-plus verktyg
Ta bort SDS-plus verktyg
Välja rotationsriktning
Välja driftläge
Justering av borrdjup
Ändra bilningsposition
Borttagning av snabbchucken
(DH28PMY2)* 1
Isättning av snabbchucken
(DH28PMY2)
Isättning av verktyg för runt skaft
(DH28PMY2)
Av- och påslagning och inställning
av hastighet
Låsa på / av-knappen
Frigöra på / av-knappen
Montering av sidohandtaget
Val av tillbehör*
2
*1 Om det är svårt att dra ut borrchucken eller borrhållaren,
rikta upp ändringsspaken med markeringen
på inspänningsgreppet.
*2 Kontakta en auktoriserad HiKOKI serviceverkstad för
detaljerad information om respektive verktyg.
34
(1 enhet) innehåller
Bild Sida
1 96
2 96
3 96
4 96
5 96
6 96
7 97
8 97
9 97
10 97
11 97
12 97
14 98
– 99, 100
och vrid
