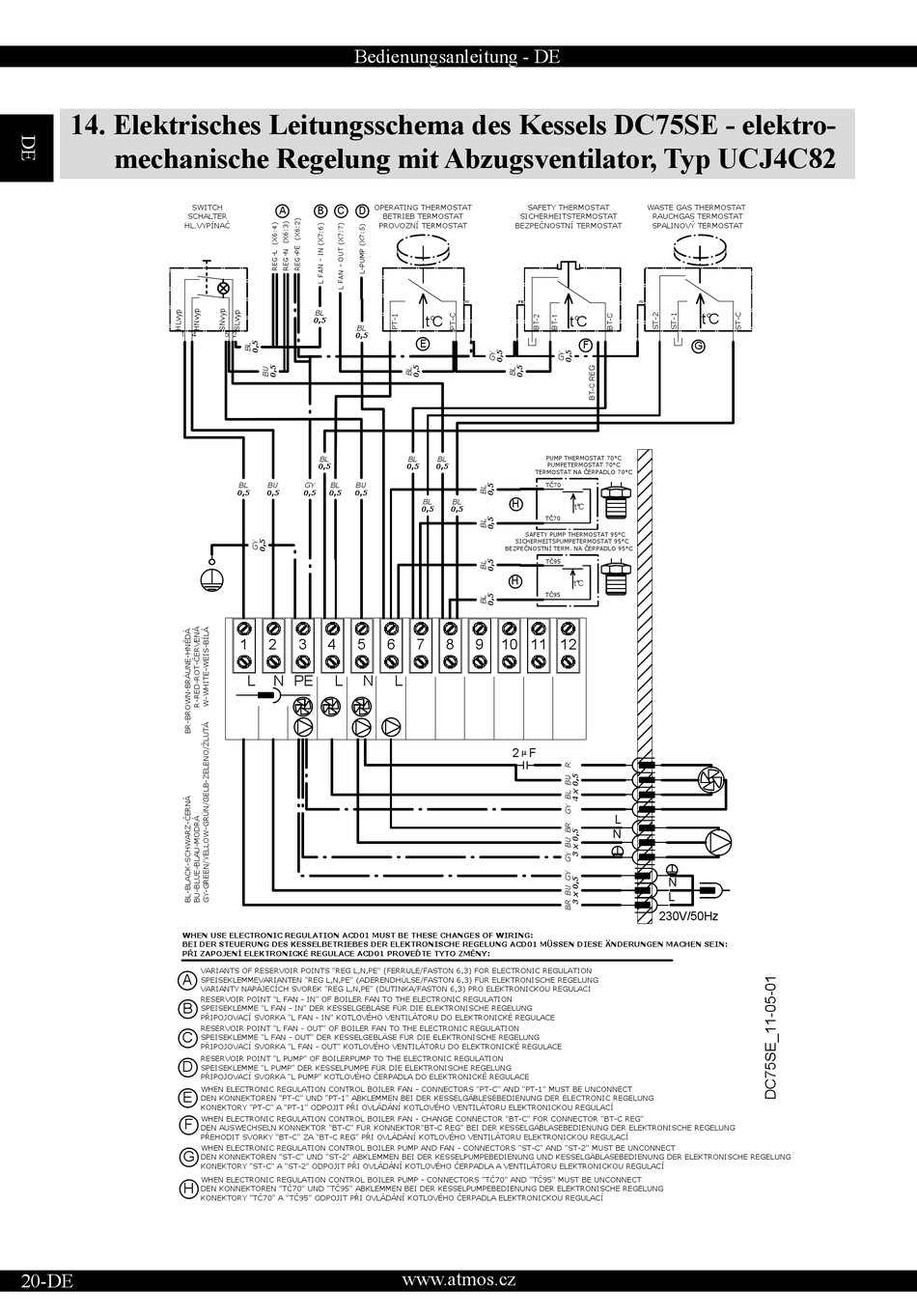

14. Elektrisches Leitungsschema des Kessels DC75SE - elektro-
mechanische Regelung mit Abzugsventilator, Typ UCJ4C82
SWITCH
SCHALTER
HL.VYPÍNAČ
1 4
WHEN USE ELECTRONIC REGULATION ACD01 MUST BE THESE CHANGES OF WIRING:
BEI DER STEUERUNG DES KESSELBETRIEBES DER ELEKTRONISCHE REGELUNG ACD01 MÜSSEN DIESE ÄNDERUNGEN MACHEN SEIN:
PŘI ZAPOJENÍ ELEKTRONICKÉ REGULACE ACD01 PROVEĎTE TYTO ZMĚNY:
A
B
C
D
E
F
G
H
20-DE
Bedienungsanleitung - DE
B C D OPERATING THERMOSTAT
A



5 2



    
    
1 2 3 4 5
L N PE L N
VARIANTS OF RESERVOIR POINTS "REG L,N,PE" (FERRULE/FASTON 6,3) FOR ELECTRONIC REGULATION
SPEISEKLEMMEVARIANTEN "REG L,N,PE" (ADERENDHÜLSE/FASTON 6,3) FÜR ELEKTRONISCHE REGELUNG
VARIANTY NAPÁJECÍCH SVOREK "REG L,N,PE" (DUTINKA/FASTON 6,3) PRO ELEKTRONICKOU REGULACI
RESERVOIR POINT "L FAN  IN" OF BOILER FAN TO THE ELECTRONIC REGULATION
SPEISEKLEMME "L FAN  IN" DER KESSELGEBLÄSE FÜR DIE ELEKTRONISCHE REGELUNG
PŘIPOJOVACÍ SVORKA "L FAN  IN" KOTLOVÉHO VENTILÁTORU DO ELEKTRONICKÉ REGULACE
RESERVOIR POINT "L FAN  OUT" OF BOILER FAN TO THE ELECTRONIC REGULATION
SPEISEKLEMME "L FAN  OUT" DER KESSELGEBLÄSE FÜR DIE ELEKTRONISCHE REGELUNG
PŘIPOJOVACÍ SVORKA "L FAN  OUT" KOTLOVÉHO VENTILÁTORU DO ELEKTRONICKÉ REGULACE
RESERVOIR POINT "L PUMP" OF BOILERPUMP TO THE ELECTRONIC REGULATION
SPEISEKLEMME "L PUMP" DER KESSELPUMPE FÜR DIE ELEKTRONISCHE REGELUNG
PŘIPOJOVACÍ SVORKA "L PUMP" KOTLOVÉHO ČERPADLA DO ELEKTRONICKÉ REGULACE
WHEN ELECTRONIC REGULATION CONTROL BOILER FAN  CONNECTORS "PTC" AND "PT1" MUST BE UNCONNECT
DEN KONNEKTOREN "PTC" UND "PT1" ABKLEMMEN BEI DER KESSELGÄBLESEBEDIENUNG DER ELECTRONIC REGELUNG
KONEKTORY "PTC" A "PT1" ODPOJIT PŘI OVLÁDÁNÍ KOTLOVÉHO VENTILÁTORU ELEKTRONICKOU REGULACÍ
WHEN ELECTRONIC REGULATION CONTROL BOILER FAN  CHANGE CONNECTOR "BTC" FOR CONNECTOR "BTC REG"
DEN AUSWECHSELN KONNEKTOR "BTC" FÜR KONNEKTOR"BTC REG" BEI DER KESSELGÄBLASEBEDIENUNG DER ELEKTRONISCHE REGELUNG
PŘEHODIT SVORKY "BTC" ZA "BTC REG" PŘI OVLÁDÁNÍ KOTLOVÉHO VENTILÁTORU ELEKTRONICKOU REGULACÍ
WHEN ELECTRONIC REGULATION CONTROL BOILER PUMP AND FAN  CONNECTORS "STC" AND "ST2" MUST BE UNCONNECT
DEN KONNEKTOREN "STC" UND "ST2" ABKLEMMEN BEI DER KESSELPUMPEBEDIENUNG UND KESSELGÄBLASEBEDIENUNG DER ELEKTRONISCHE REGELUNG
KONEKTORY "STC" A "ST2" ODPOJIT PŘI OVLÁDÁNÍ KOTLOVÉHO ČERPADLA A VENTILÁTORU ELEKTRONICKOU REGULACÍ
WHEN ELECTRONIC REGULATION CONTROL BOILER PUMP  CONNECTORS "TČ70" AND "TČ95" MUST BE UNCONNECT
DEN KONNEKTOREN "TČ70" UND "TČ95" ABKLEMMEN BEI DER KESSELPUMPEBEDIENUNG DER ELEKTRONISCHE REGELUNG
KONEKTORY "TČ70" A "TČ95" ODPOJIT PŘI OVLÁDÁNÍ KOTLOVÉHO ČERPADLA ELEKTRONICKOU REGULACÍ
SAFETY THERMOSTAT
BETRIEB TERMOSTAT SICHERHEITSTERMOSTAT
PROVOZNÍ TERMOSTAT BEZPEČNOSTNÍ TERMOSTAT
PE PE
t° C
E
  PUMP THERMOSTAT 70°C
  PUMPETERMOSTAT 70°C
TERMOSTAT NA ČERPADLO 70°C
TČ70
H
 
 
TČ70
SAFETY PUMP THERMOSTAT 95°C
SICHERHEITSPUMPETERMOSTAT 95°C
BEZPEČNOSTNÍ TERM. NA ČERPADLO 95°C
TČ95
H
TČ95
6 7 8 9 10 11 12
L
2 F
µ
www.atmos.cz
WASTE GAS THERMOSTAT
RAUCHGAS TERMOSTAT
SPALINOVÝ TERMOSTAT
PE
t° C
t° C
F
G
t°C
t°C
L
N
N
L
230V/50Hz
