3 Gerätebeschreibung
3 Gerätebeschreibung
DE
Die Computer Multi Control Top Concept Proces-
sing Unit II (im Folgenden CMC-TC PU genannt) ist
ein „intelligentes" Schaltschranküberwachungs-
System. In einem eigenen Gehäuse am Schalt-
schrank angebracht, führt sie mittels angeschlosse-
ner Sensoren unterschiedlichster Ausführung die
komplette physikalische Überwachung des Schalt-
schrankes durch, d.h. Temperatur, Feuchte, Er-
schütterung, Rauch, Spannung bis hin zur komplet-
ten Schrankverriegelung und Zutrittskontrolle. Alle
diese Information werden über SNMP an eine Ma-
nagementstation übertragen und können von dort
administriert werden.
Auf der mitgelieferten CD-ROM befindet sich eine
Software (CMC-TC Manager), mit der man eine
oder mehrere CMC-TC PUs überwachen und admi-
nistrieren kann. Die jeweils aktuelle Version des
CMC-TC Managers finden Sie auf
www.rimatrix5.de.
3.1 Gehäuse
Die CMC-TC Processing Unit ist in einem eigen-
ständigen Gehäuse untergebracht, das mit den im
Lieferumfang enthaltenen Klettbändern an der In-
nenseite der Seitenwand, am Systemchassis oder
an Fachböden des Schaltschrankes befestigt wer-
den kann. Mittels Montageeinheiten (siehe Abschnitt
3.7.1 Benötigtes Zubehör) lässt sich das Gehäuse
ebenfalls montieren.
1 2

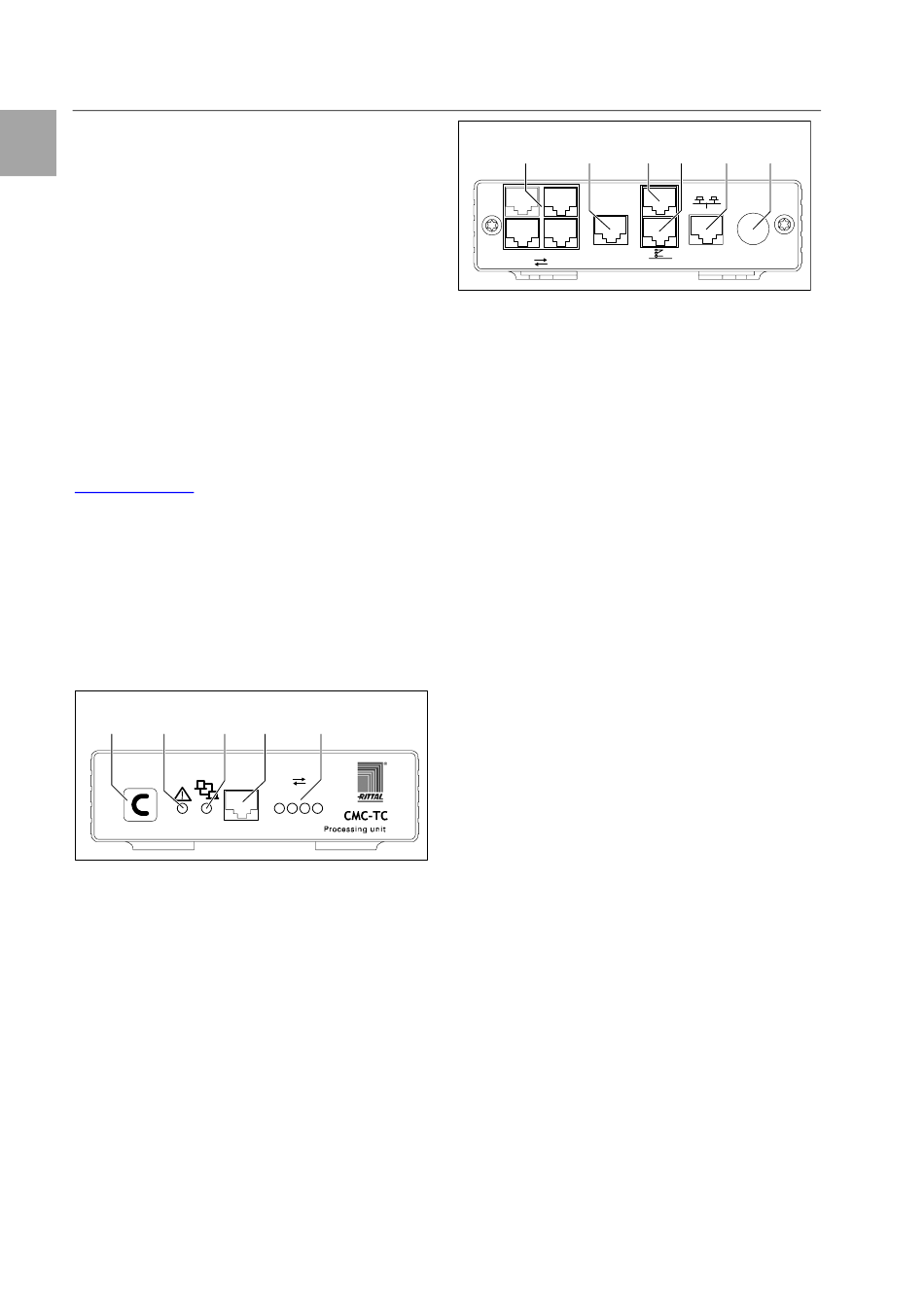

Abb. 1 CMC-TC PU Vorderseite
Legende
1 Quittier-Taste (C-Taste)
2 Status-LED
3 Netzwerk-LED
4 Serielle Schnittstelle (RS-232-Anschluss)
5 Status-LED für angeschlossene Sensoreinheiten
(Traffic-LED)
6
3 4 5
I 0I 0I
1 2 3 4
1 2
1 2
2
P-I C
3 4
Abb. 2 CMC-TC PU Rückseite
Legende
1 Anschlüsse Sensoreinheiten (1-4)
2 P-I²C-Anschluss
3 Alarmrelaisausgang (potenzialfreier Wechslerkon-
takt)
4 serielle Schnittstelle (IOIOI)
5 Netzwerkanschluss
6 Anschluss Spannungsversorgung (Power)

3.2 Stromversorgung

Die CMC-TC Processing Unit wird durch ein exter-
nes Netzteil mit Spannung versorgt. Das Anschluss-
kabel für das externe Netzteil ist in verschiedenen
Länderausführungen als Zubehör erhältlich. Wählen
Sie es nach den landesspezifischen Bestimmungen
aus. Eine Auswahl verschiedener Anschlusskabel
finden Sie in Abschnitt 3.7 Zubehör.
Alle angeschlossenen Sensoren werden über die
CMC-TC Processing Unit mit Spannung versorgt.
Die CMC-TC Processing Unit besitzt ein integriertes
Alarmrelais, das mit einem potentialfreien Wechs-
lerkontakt ausgestattet ist. Es dient zur optischen
oder akustischen Alarmierung. Hinzu kommt noch
ein Anschluss mit einer seriellen Schnittstelle, die
für verschiedene Sensoreinheiten und erweiternde
Units zur Verfügung steht.

3.3 Netzwerkeigenschaften

Die CMC-TC PU verfügt über einen Ethernet-
Netzwerkanschluss 10/100BaseT und unterstützt
folgende Protokolle:
− serielle Schnittstelle RS232: z.B. Hyperterminal
− im Ethernet-Netzwerk: z.B. TELNET
− SNMPv1, kompatibel mit gängigen Management-
systemen
− SNMPv3,
− HTTP, HTTPS
− FTP, SFTP
− NTP (Network Time Protocol)
− SSH (Secure Shell)
− SSL 3.0 (Secure Socket Layer)
− DHCP (Dynamic Host Configuration Protocol)
Optional kann die CMC-TC PU auch über eine Mas-
ter Unit oder über eine ISDN- bzw. GSM-Unit kom-
munizieren. Informationen hierzu finden Sie auf der
3 4 5 6
Power
24 VDC
1
max. 2,5 A
I0I0I
CMC-TC Processing Unit II
