vorher unter Setup – SMS-Unit
eingetragen haben, jeweils
getrennt durch ein Et-Zeichen
„&" (z.B. 1&2&3&4).
Send eMail Sie können bis zu vier E-Mail-
Adressen eintragen, die Sie
vorher unter Setup – eMail
(SMTP) eingetragen haben,
jeweils getrennt durch ein Et-
Zeichen „&" (z.B. 1&2&3&4).
Accept Übernehmen der Änderungen.
Reset Zurücksetzen aller Einstel-
lungen auf zuletzt gespeicherte
Werte, Änderungen werden
nicht übernommen.
Navigation
Hauptmenü – Status – 3. Position anklicken
Parameter Erklärung
1...n Anschlussnummer des Sensors
Type Sensortyp. Wird automatisch
erkannt.
Sensor Status Sensorstatus. Schwarz = Circu-
it 1, blau = Circuit 2
Trap Receiver Einstellen, an welche der ein-
getragenen Trap-Receiver A-
larmmeldungen gesendet wer-
den sollen. Eintragen der Trap-
Receiver unter 7.3.2 Trap-
Receiver konfigurieren.
Scheduled Einstellen, welche Alarmkonfi-
Alarm Off guration ein- bzw. ausgeschal-
tet sein soll. Die einzelnen
Funktionen können unter dem
Menüpunkt „Setup – Timer"
eingerichtet werden.
Send SMS Sie können bis zu vier Mobil-
funknummern eintragen, die Sie
vorher unter Setup – SMS-Unit
eingetragen haben, jeweils
getrennt durch ein Et-Zeichen
„&" (z.B. 1&2&3&4).
Send eMail Sie können bis zu vier E-Mail-
Adressen eintragen, die Sie
vorher unter Setup – eMail
(SMTP) eingetragen haben,
jeweils getrennt durch ein Et-
Zeichen „&" (z.B. 1&2&3&4).
Accept Übernehmen der Änderungen.
Reset Zurücksetzen aller Einstel-
lungen auf zuletzt gespeicherte
CMC-TC Processing Unit II
Werte, Änderungen werden
nicht übernommen.

7.13 Metered PSM

Hinweis!
Die Installation und Inbetriebnahme der
PSM Schiene mit Messung entnehmen
Sie bitte aus der Bedienungsanleitung
der Metered PSM.
7.14 LCP-Unit RTT-I/O-Unit überwachen
Der Anschluss der LCP/RTT-I/O Unit an die CMC-
TC Processing Unit II (kurz PU II) erfolgt über einen
der vier RJ45-Anschlüsse.
Hinweis!
Die Installation und Inbetriebnahme der
LCP- und RTT-I/O-Unit entnehmen Sie
bitte aus der Bedienungsanleitung der
LCP- bzw. RTT-I/O-Unit.
1
1 2
2
P-I C
3 4
I 0I 0I

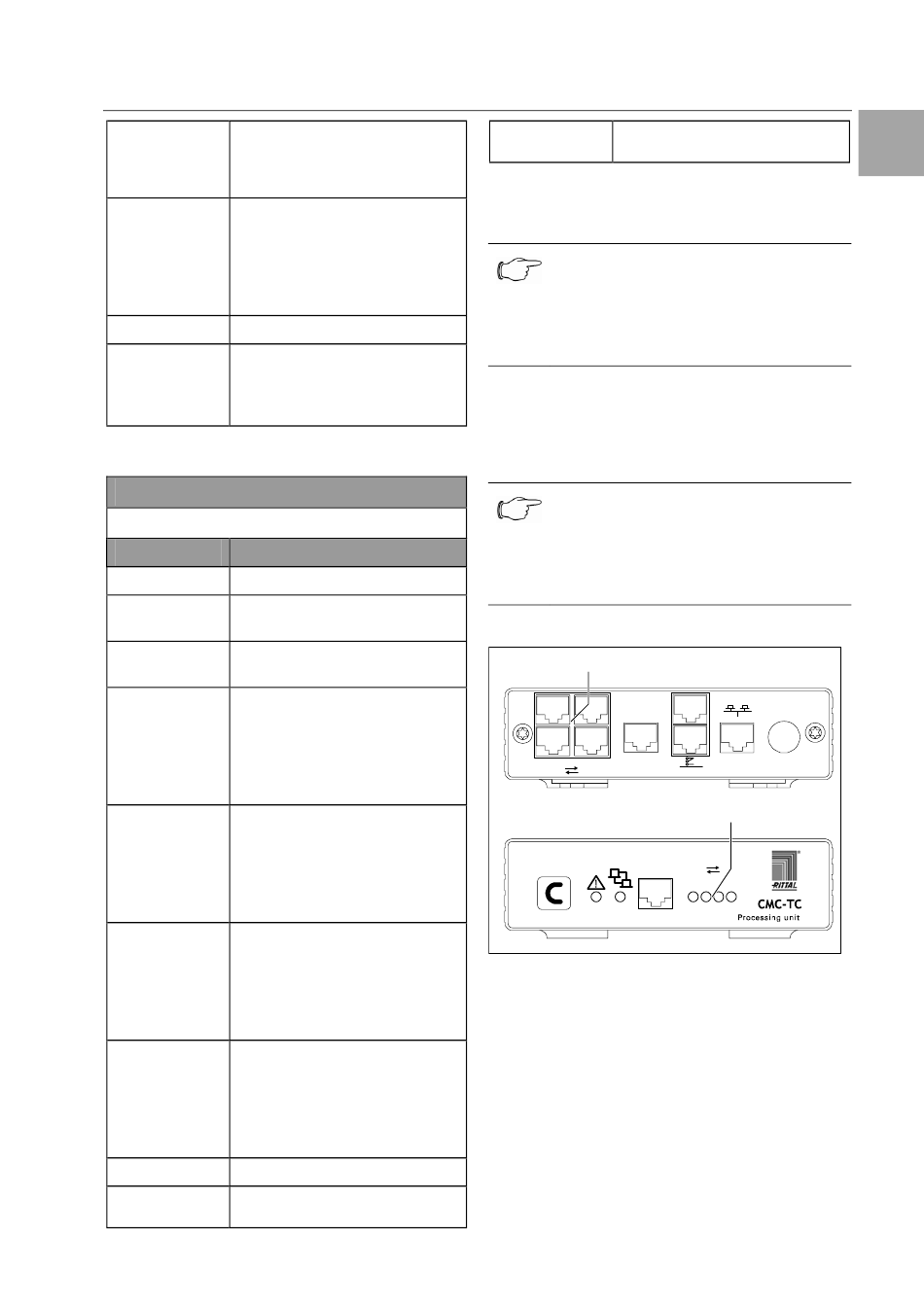

Abb. 36 Sensorverbindung herstellen
Legende
1 Anschlüsse Sensoreinheiten (1-4)
2 Status-LEDs für angeschlossene Sensoreinheiten
Die Netzwerkverbindung der PU II (Pos. 1) erfolgt
per Netzwerkkabel mit RJ 45-Stecker in die vorhan-
dene Ethernet-Netzwerkstruktur.
Sobald die entsprechende Link-LED (Pos. 2)
grün/orange leuchtet, besteht die Datenverbindung.
Der Verbindungsaufbau kann bei der RTT-I/O-Unit
bis zu 70 s dauern.
Bedienung 7
Power
24 VDC
1
max. 2,5 A
I0I0I
2
1 2 3 4
51
DE
