5 Installation

5.4 Sensorverbindung herstellen

DE
5.4.1 Sensor anschließen
1
1 2
3 4

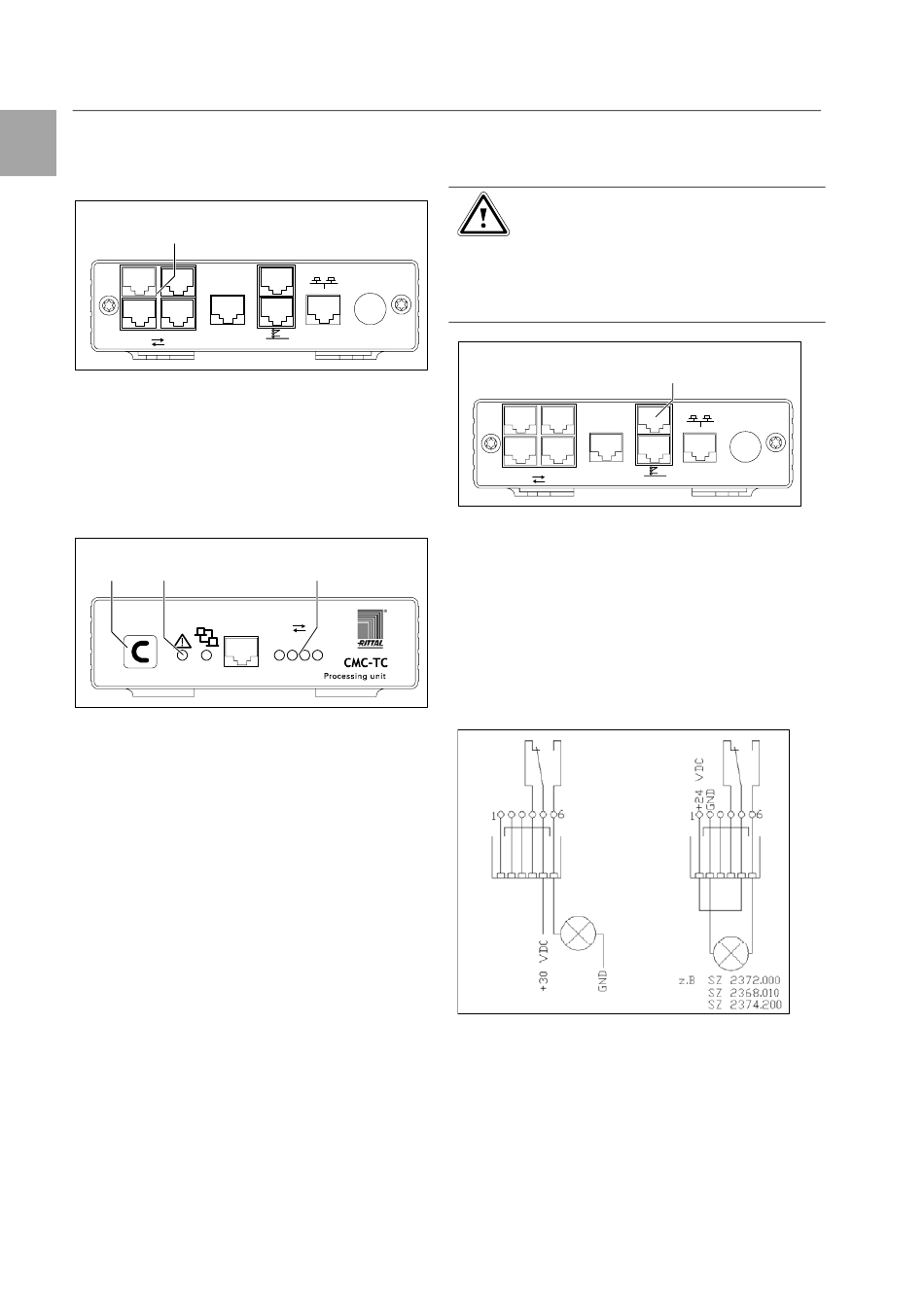

Abb. 10 Sensorverbindung herstellen
Legende
1 Anschlüsse Sensoreinheiten (1-4)
• Stecken Sie die Anschlussstecker der Sensor-
Einheiten beliebig in die vier Anschlüsse.
Die angeschlossenen Sensoren werden automa-
tisch durch die CMC-TC PU erkannt.
1 2
Abb. 11 Sensorverbindung kontrollieren
Legende
1 Quittiertaste (C-Taste)
2 Status-LED
3 Status-LEDs für angeschlossene Sensoreinheiten
Wenn die Sensoren angeschlossen und erkannt
werden, ertönt ein Signal und die Status-LED des
Anschlusses blinkt orange.
• Drücken Sie die C-Taste, um den Anschluss des
Sensors zu bestätigen.
Das akustische Signal wird beendet und die Status-
LED wechselt von orange auf grün.
Die CMC-TC Processing Unit fragt ständig die Ports
der Sensoreinheiten ab. Konfigurationsänderungen
betreffend Sensoren werden automatisch erkannt
und gemeldet. Die Anzeige erfolgt durch das akusti-
sche Signal sowie durch die Status-LEDs.
12
Power
24 VDC
1
P-I C 2
max. 2,5 A
I0I0I
3
I 0I 0I
1 2 3 4
5.5 Alarmrelais anschließen
Das Alarmrelais wird über den potenzialfreien
Wechslerkontakt angeschlossen.
Achtung!
Beschädigungsgefahr!
Beachten Sie die technische Spezifika-
tion des Alarmrelais, die in den techni-
schen Daten zu finden ist. Bei Nichtbe-
achtung kann das Alarmrelais zerstört
werden.
1 2
2
P-I C
3 4
Abb. 12 Alarmrelais anschließen
Legende
1 Alarmrelaisausgang (potenzialfreier Wechslerkon-
takt)
• Schließen Sie das Alarmrelais über die RJ-12-
Buchsen mittels RJ-12-Stecker an.
Nach dem Anschluss müssen Sie das Alarmrelais
über die Software konfigurieren (siehe 7.3.21
Allgemeinkonfiguration der Processing Unit). Nach-
folgend finden Sie die interne Beschaltung des A-
larmrelais:
Abb. 13 Spannungsbeschaltung des Alarmrelais
5.6 Spannungserweiterungseinheit an-
schließen
Sie können über den P-I²C Anschluss (RJ 45-
Buchse) max. 2 Spannungserweiterungseinheiten
(3-Phasen, DK 7200.520) in die CMC-TC PU
integrieren. Nähere Informationen dazu finden Sie in
der Bedienungsanleitung der Erweiterungseinheit
Spannung.
1
Power
24 VDC
1
max. 2,5 A
I0I0I
CMC-TC Processing Unit II
