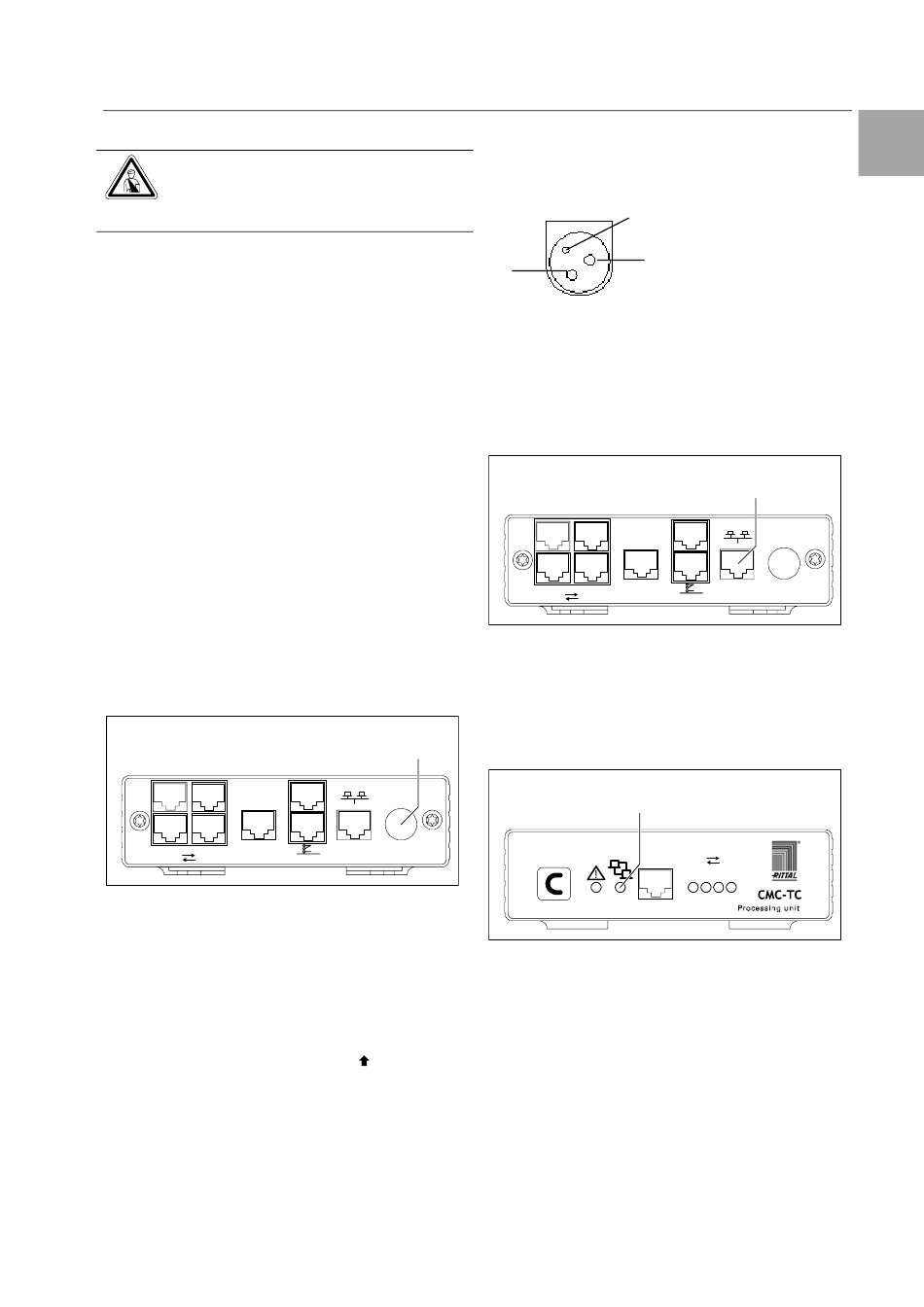

5 Installation
Gefahr!
Montage und Installation dürfen nur
durch ausgebildetes Fachpersonal
erfolgen.

5.1 Sicherheits- und andere Hinweise

− Die Rittal CMC-TC Processing Unit darf nur mit
Schutzleiteranschluss betrieben werden. Der
Schutzleiteranschluss erfolgt mit dem Einstecken
des Kaltgeräteanschlusskabels. Voraussetzung
hierfür ist, dass das Kaltgeräteanschlusskabel
netzseitig mit dem Schutzleiter verbunden ist.
− Die elektrische Anschlussspannung und -
frequenz muss den auf der Gehäuserückseite
bzw. in den technischen Daten (siehe S. 54) an-
gegebenen Nennwerten entsprechen.
− Vor dem Arbeiten an der Rittal CMC-TC PU ist
diese spannungsfrei zu schalten und gegen Wie-
dereinschalten zu sichern.
− Sichern Sie die Anschlussleitungen mittels Ka-
belbinder am eingesetzten Gehäuse bzw.
Schrank.
− Die verwendeten Leitungslängen dürfen die in
den technischen Daten (siehe Kapitel 11 auf Sei-
te 54) angegebenen Längen nicht überschreiten,
um Verluste durch unnötige Leitungslängen zu
vermeiden.
5.2 Spannungsversorgung anschließen
1 2
P-I C 2
3 4
Abb. 6 Spannungsversorgung anschließen
Legende
1 Anschluss Spannungsversorgung
Sie müssen die CMC-TC PU über die im Kapitel
3.7.1 Benötigtes Zubehör genannten Netzteile an
die Spannungsversorgung anschließen.
• Stecken Sie den Stecker des Netzteils in die
Buchse „Power" der CMC-TC PU ein. Achten Sie
darauf, dass der Markierungspfeil
senbezeichnung „Power" zeigt.
Der Stecker rastet selbstständig ein. Die CMC-TC
PU beginnt nach dem Anschluss an die Span-
nungsversorgung automatisch mit einem Bootvor-
gang, der ca. 3 min dauert. Sobald er abgeschlos-
sen ist, leuchtet die Alarm-LED grün.
Um den Anschlussstecker abnehmen zu können,
ziehen Sie den beweglichen Ring am Stecker zu-
CMC-TC Processing Unit II
1
Power
24 VDC
1
max. 2,5 A
I0I0I
auf die Buch-
rück und dann den gesamten Stecker aus der
Buchse.
2
3
1
Abb. 7 Pinbelegung (Stecker, von vorne)
Legende
1 Pin 1: Gnd
2 Pin 2: nicht belegt
3 Pin 3: +24V

5.3 Netzwerkverbindung herstellen

1 2
2
P-I C
3 4
Abb. 8 Netzwerkverbindung herstellen
Legende
1 Netzwerkanschluss
• Verbinden Sie die CMC-TC PU per RJ45-
Netzwerkkabel mit der vorhandenen Ethernet-
Netzwerkstruktur.
1
I 0I 0I
Abb. 9 Netzwerkverbindung kontrollieren
Legende
1 Netzwerk-LED
Sobald die Link LED grün oder orange leuchtet,
besteht die Netzwerkverbindung. Wenn der Daten-
austausch über das Netzwerk erfolgt, dann fängt die
Link-LED an der Vorderseite zusätzlich zu blinken
an:
Grünes Blinken: 10-Mbit-Übertragung
Oranges Blinken: 100-Mbit-Übertragung

Installation 5

1
Power
24 VDC
1
max. 2,5 A
I0I0I
1 2 3 4
