7 Bedienung
stellungen verändern, jedoch nicht die Unit 1 – 4
DE
schalten.
Read/Write/Switch: User erhält Lese-, Schreib- und
Schaltrechte. Angeschlossene Steckdosenleisten
sowie digitale und analoge Ein- und Ausgänge
können durch den User bedient werden.
6 General Setup:
No Access: Der User hat keinen Zugriff auf die
Unit.
Read: User erhält nur Leserechte. Einstellungen
können nicht verändert werden.
Read/Write: User erhält Lese- und Schreibrechte.
User hat Zugriff auf die Unit, er darf lesen und Ein-
stellungen verändern.
7 Timer Functions:
No Access: Der User hat keinen Zugriff auf die U-
nit.
Read: User erhält nur Leserechte. Einstellungen
können nicht verändert werden.
Read/Write: User erhält Lese- und Schreibrechte.
User hat Zugriff auf die Unit, er darf lesen und Ein-
stellungen verändern.
8 SMS Setup:
No Access: Der User hat keinen Zugriff auf die U-
nit.
Read: User erhält nur Leserechte. Einstellungen
können nicht verändert werden.
Read/Write: User erhält Lese- und Schreibrechte.
User hat Zugriff auf die Unit, er darf lesen und Ein-
stellungen verändern.
9 Alarm Logs:
No Access: Der User hat keinen Zugriff auf die
Event Logging Seite.
Own alarms: Wenn einem User nur der Zugriff auf
eine oder mehrere Units besitzt, wird er nur die
Alarmmeldungen seiner zugewiesenen Units se-
hen.
All alarms: Der angemeldete User darf alle Alarm-
meldungen sehen.
10 Timeout:
Wenn ein User für längere Zeit keine Aktivität im
Browserfenster vornimmt, wird er nach der einge-
stellten Zeit vom System abgemeldet.
11 Login Status:
Wenn Sie als Administrator angemeldet sind, kön-
nen Sie angemeldete User abmelden.
12 Accept- / Reset-Button:
Accept-Button: Einstellungen werden übernom-
men.
Reset-Button: Einstellungen werden nicht über-
nommen.
Hinweis!
Sollten Sie als User angemeldet sein, so
können Sie im Administrationsfenster nur
Ihr Passwort ändern.
Angemeldete User können nur das eigene Passwort
ändern.
28

7.7 Sensoren konfigurieren

Sie können bei jedem Sensor verschiedene Einstel-
lungen vornehmen. Die CMC-TC PU besitzt vier
Anschlüsse, an denen jeweils eine Sensoreinheit
(I/O-Unit, Access-Unit usw.) angeschlossen werden
kann.
Navigation
Hauptmenü
Das Sensor-Übersichtsfenster erscheint.
7.7.1 Allgemeine Übersicht (Statusfens-
ter)
2
1
4 5

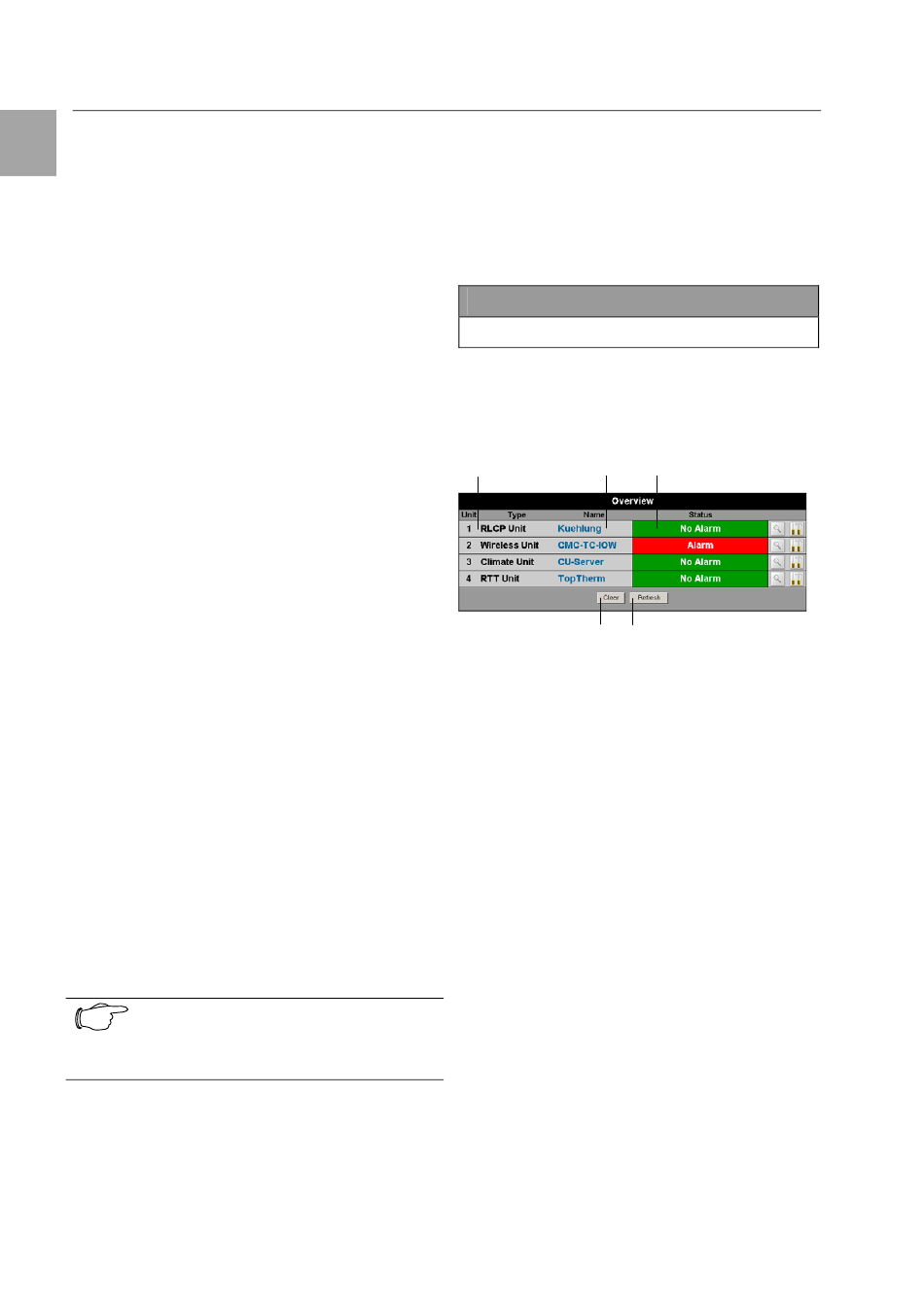

Abb. 31 Übersicht I/O-Units
Legende
1 Anschlussnummer und Typ der Sensoreinheit
2 Name der Sensoreinheit: Anklicken um zur Sensor-
übersicht (7.7.2) der I/O-Unit zu wechseln
3 Warn- bzw. Alarmstatus des Sensors
grün: keine Warnung/kein Alarm
gelb: Warnung
rot: Alarm (Fehlfunktion)
Unit detected: Neue Sensoreinheit wurde an die
PUII angeschlossen
Configuration changed: Neuer Sensor an I/O-Unit
angemeldet bzw. Konfigurationsänderung eines
Sensors
4 Quittieren von Ereignissen
Durch Klicken des Clear-Buttons können Timeouts
und Configuration Changes bestätigt werden. Hier-
durch wird die CMC-TC PU neu abgefragt und die
Webseite aktualisiert.
5 Refresh
Erzwingt eine sofortige Aktualisierung der CMC-TC
PU Webseite.
Die Sensorübersicht wird außerdem alle 10 Sekun-
den automatisch aktualisiert.
3
