7 Bedienung
DE Aktiv 8-fach
Aktiv 8-fach
Aktiv 6-fach
Aktiv 6-fach
Die hier beschriebenen Informationen zur Acti-
vePSM (4-fach) gelten auch für die vier anderen
aktiven Modultypen. Weitere Details zu den anderen
Modultypen finden Sie in den jeweiligen Bedie-
nungsanleitungen.
7.12.1 Modul-Anschlüsse kennen lernen
4
5
6

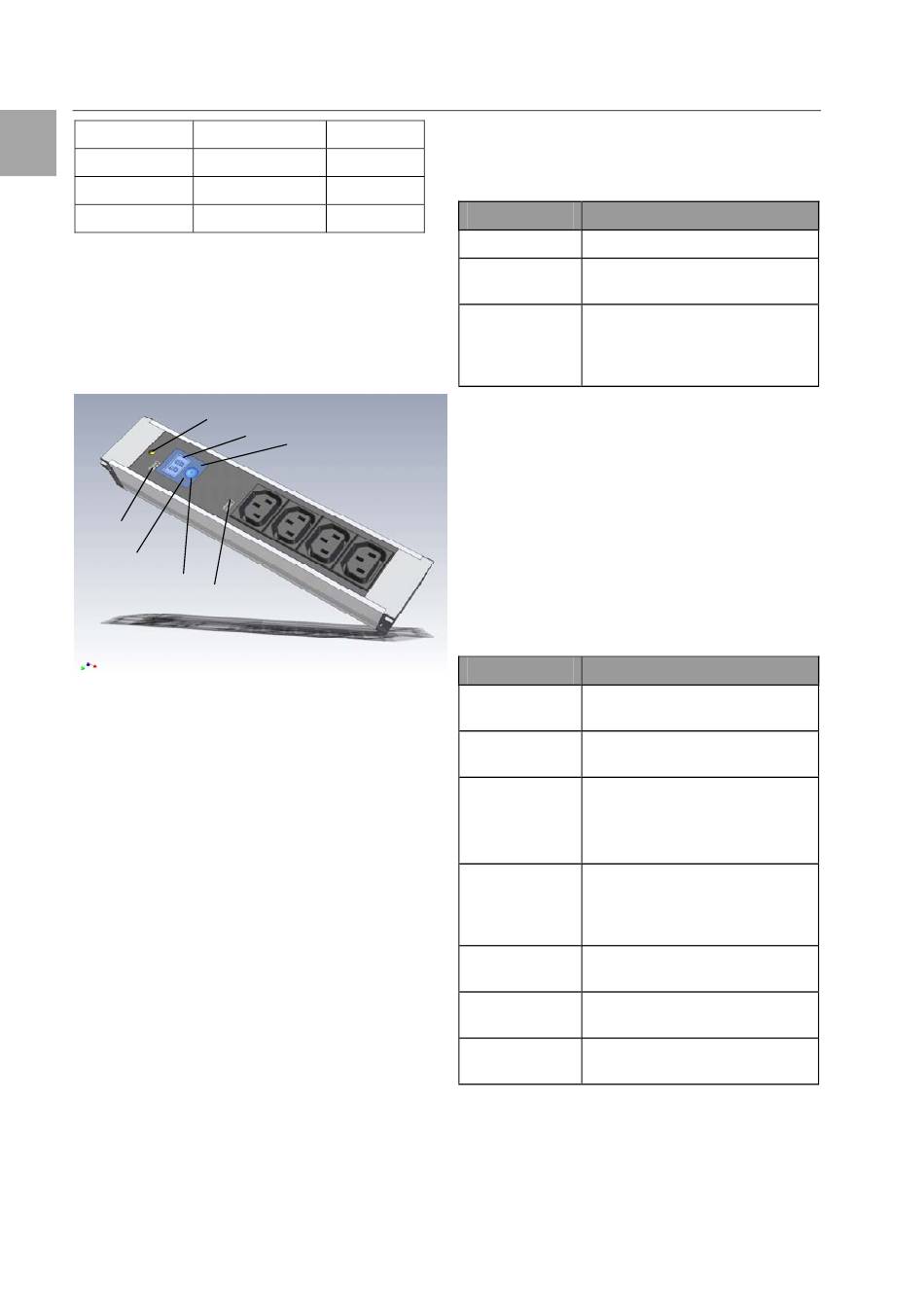

Abb. 34 ActivePSM (4-fach)
Legende:
1 Sicherung (Thermoschutzschalter 10A)
2 Anzeigeelement (Anzeige des aktuellen Stromwertes)
3 LED Stromkreis 2 (je nach Einbaulage und Konfigura-
tion leuchtet die LED)
4 Anschluss zur Processing Unit oder zum vorherigen
Modul
5 LED Stromkreis 1(je nach Einbaulage und Konfigura-
tion leuchtet die LED)
6 Taster (dient zur Konfiguration des Moduls)
7 Anschluss zum nächsten Modul (es können bis zu 4
Module kaskadiert werden)

7.12.2 Anzeige- und Bedienelemente

2-stellige 7-Segment-Anzeige, Ziffernhöhe 10 mm,
Farbe: Rot
Die 7-Segment-Anzeige zeigt den Strom-Istwert an.
Weiterhin zeigt sie den Einstellparameter im Ein-
stellmodus an.
Der Strom wird bis zu einem Wert von 9,9 A mit
einer Nachkommastelle und ab 10 A als zweistellige
ganze Zahl ohne Nachkommastelle dargestellt.
Im Fehlerfalle blinkt diese Anzeige.
Hierbei ist zu beachten, dass Änderungen an der
Einbaulage auch die Ableserichtung der 7-Segment-
Anzeige ändern.
48
8xC13 7856.201
8xC13 (19") 7200.001
2xC13, 4xC19 7856.204
2xC13, 4xSchuko 7856.203
1
2
3
7
Zwei 3-farbige LEDs (grün, orange, rot), beschriftet
mit „I" bzw. „II".
Diese LEDs blinken jeweils entsprechend der Ein-
baulage des Moduls.
Parameter Erklärung
Grün OK
Orange Warnung, Sicherung ausgelöst
oder Netzspannung fehlt
Rot Maximaler Stromwert über-
schritten oder
minimaler Stromwert unter-
schritten
Taster:
Der Taster dient zum Eingeben bzw. Ändern der
Grenzwerte, der BUS-Adresse sowie zur festen
Vorgabe der Ableserichtung der Anzeige.
Durch kurzen Tastendruck erfolgt ein Wechsel des
Einstellwertes oder der Einstellebene.
Durch langen Tastendruck (ca. 4 s) bestätigen Sie
den eingestellten Wert bzw. die vorgewählte Ein-
stellebene.

7.12.3 Display-Anzeigen

Parameter Erklärung
Anzeige blin- Stromgrenzwert über- oder
kend unterschritten
Anzeige zeigt es sind keine Verbraucher an
0,0 an das ActivePSM
Anzeige zeigt es sind Verbraucher ange-
z.B. 3,2 schlossen; der Stromwert, den
diese „verbrauchen", beträgt
3,2 A
Anzeige zeigt „no Power" heißt, dass die
n.P. an PSM-Schiene nicht mit Span-
nung versorgt wird oder die
Sicherung ausgelöst hat.
LED-Anzeige,
grün Alles in Ordnung
LED-Anzeige, Grenzwert über-/unterschritten
rot
LED-Anzeige, keine Spannung oder Siche-
orange rung ausgelöst
Eine detaillierte Beschreibung des Einstellmenüs
des ActivePSM finden Sie auf der nächsten Seite.
CMC-TC Processing Unit II
