1
1
2
2
P-I C
3
4
2

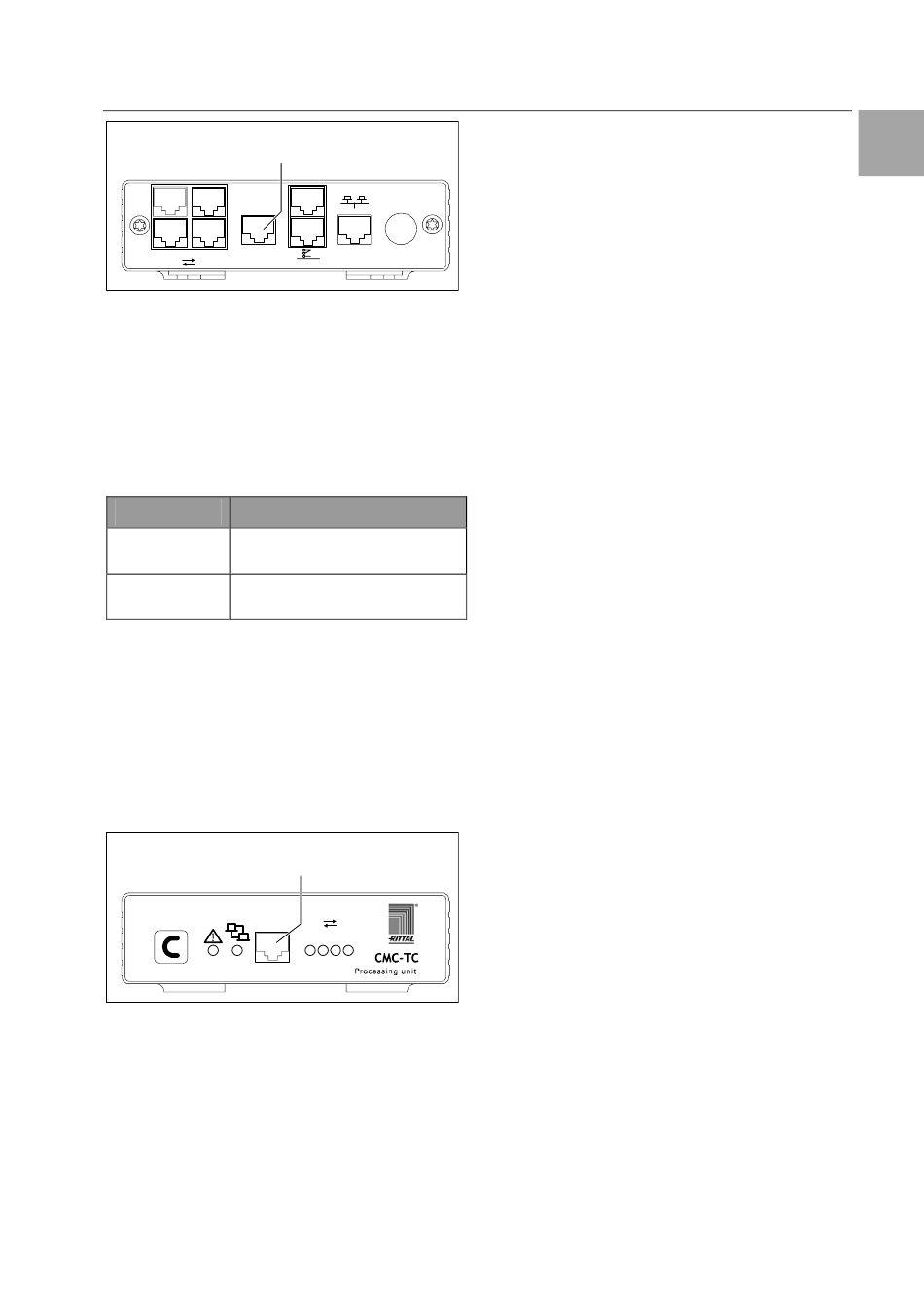

Abb. 14 P-I
C-Anschluss
Legende
1
Anschluss Spannungserweiterungseinheit (P-I²C-
Anschluss)
• Stellen Sie mit einem RJ45-Kabel die Verbindung
zwischen Spannungserweiterungseinheit und
dem P-I²C Anschluss der Processing Unit her.
• Stellen Sie den DIP-Schalter an der Spannungs-
erweiterungseinheit wie folgt ein, um die Span-
nungserweiterungseinheit zu adressieren:
Schaltstellung
Adressierung
DIP-Schalter
erste angeschlossene Erweite-
auf 1
rungseinheit
DIP-Schalter
zweite angeschlossene Erwei-
auf 2
terungseinheit
Tab. 5
Adressierung
5.7 Programmierschnittstelle
anschließen
Wenn Sie die Konfiguration der CMC-TC PU z. B.
mittels eines Notebooks durchführen möchten, kön-
nen Sie beide über die serielle Schnittstelle mitein-
ander verbinden. Die RS-232-Schnittstelle der
CMC-TC PU ist als RJ-10-Frontbuchse ausgeführt.
I 0I 0I
Abb. 15 RS-232-Anschluss
Legende
1
Serielle Schnittstelle (RS-232-Anschluss als RJ-10-
Frontbuchse)
• Verbinden Sie das Programmierkabel (DK
7200.221) mit der Frontbuchse RJ-10 und mit der
seriellen Schnittstelle Ihres PCs.
CMC-TC Processing Unit II
Power
24 VDC
1
max. 2,5 A
I0I0I
1
1
2
3
4
Inbetriebnahme 6
DE
13
