ten Tabelleneinträge entsprechen dem
aktuellen Status und den Port betreffen-
den Konfigurationseinstellungen.

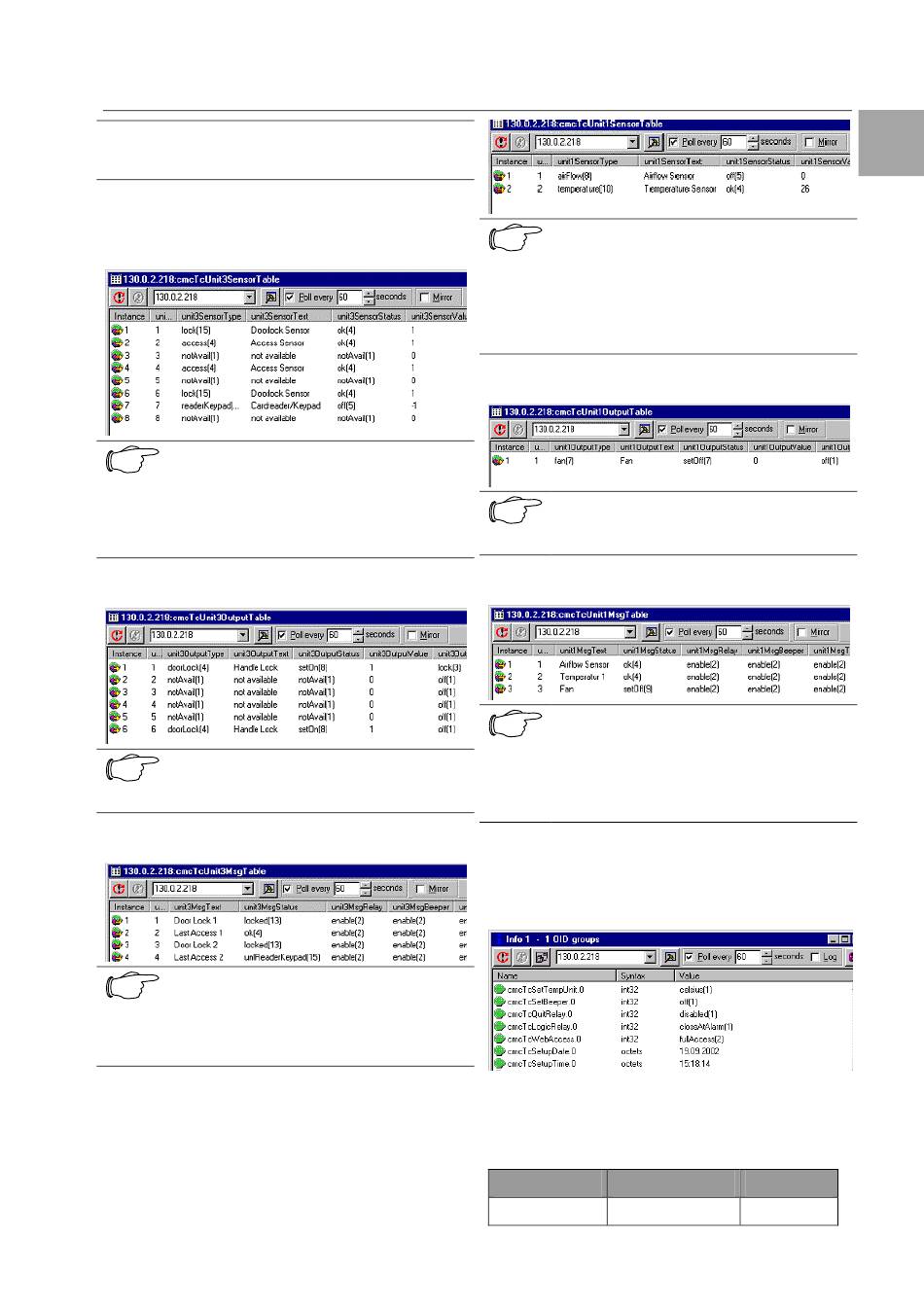

Darstellung der Tabelle und der exemplarischen
Tabelleneinträge der Access Unit
Sensoren:
Hinweis!
Die Spalte 2 weist darauf hin, an welchem
Port die Zubehörkomponenten ange-
schlossen sind. Die Ports 1, 2, 3 und 7
entsprechen Türsystem 1; die Ports 4, 5,
6, und 8 dem Türsystem 2.
Ausgänge:
Hinweis!
Die Spalte 2 weist auf den physikalischen
Anschluss der Portbelegung hin.
Meldungen:
Hinweis!
Die angezeigten Tabelleneinträge ent-
sprechen dem aktuellen Status und den
die Türschließsysteme 1 oder 2 betref-
fenden Konfigurationseinstellungen.
Darstellung der Tabelle und der exemplarischen
Tabelleneinträge der Climate Unit
Sensoren:
CMC-TC Processing Unit II
Hinweis!
Die Zahlen der Spalte 2 entsprechen den
Port-Nummern der Climate Unit. Die Sen-
soren werden entsprechend ihrem physi-
kalischen Anschluss zugeordnet. Aus-
gänge werden in dieser Tabelle nicht
angezeigt, siehe nachfolgende Tabelle.
Ausgänge:
Hinweis!
Die Spalte 2 weist auf den physikalischen
Anschluss und den Status des Ports hin.
Mitteilungen:
Hinweis!
Die Zahlen der Spalte 2 entsprechen den
Port-Nummern der Climate Unit. Die an-
gezeigten Tabelleneinträge entsprechen
dem aktuellen Status und die den Port
betreffenden Konfigurationseinstellungen.
Darstellung der generellen Setup-Tabelle und
exemplarischen Tabelleneinträge
Eine weitere Tabelle bilden die generellen Setup-
Einstellungen, die unten dargestellt werden.

7.12 ActivePSM (4-fach)

Die Active-PSM Module gibt es in unterschiedlichen
Konfigurationen.
PSM Modul Konfiguration
Aktiv 4-fach 4xC13
Bedienung 7
Best.-Nr.
7865.200
